冷凝水至泵组输送管道结构设计

　　这套管路结构主要应用于热力循环系统的冷凝水输送环节，承担将冷凝装置输出的低温冷凝水稳定输送至给水泵入口的功能，是热力系统中连接冷凝单元与给水升压单元的关键管路部件，常见于中小型蒸汽动力循环、工业余热回收系统、商用暖通冷凝水回收工段，在整个热力循环中起到介质导流、流态稳定、阻力适配的作用。

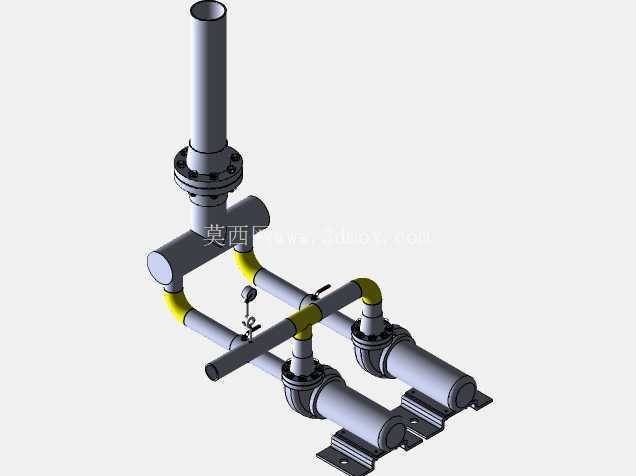

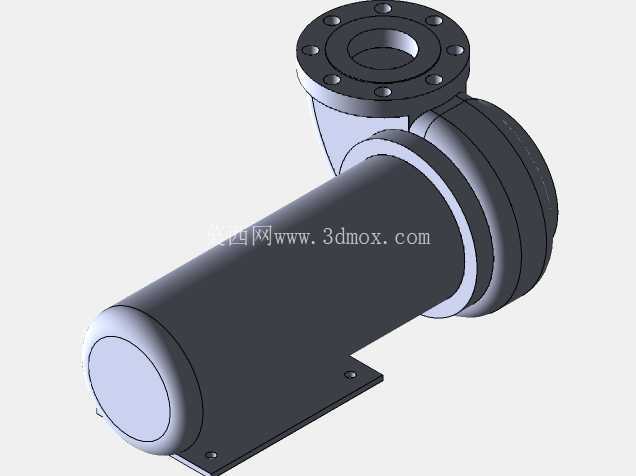

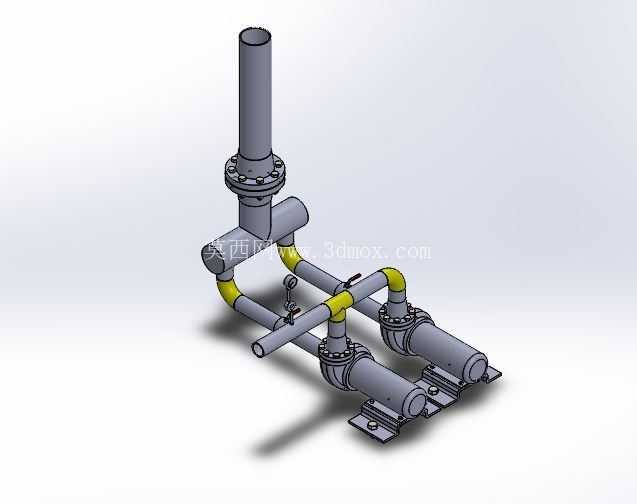

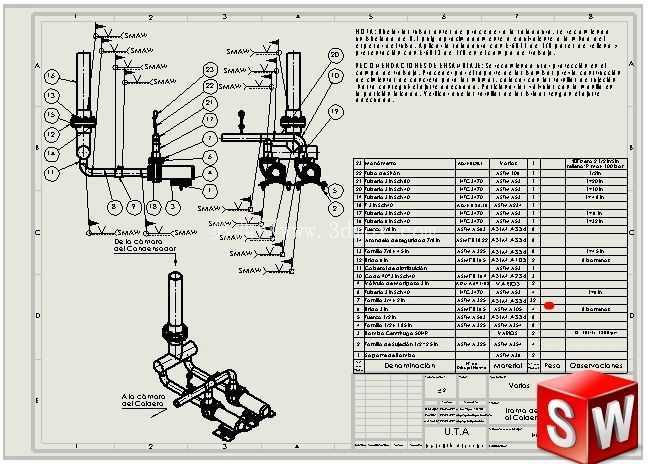

　　从实际运行逻辑来看，冷凝水从上方竖管进入管路系统后，通过带法兰连接的异径接头完成管径过渡，随后通过对称布置的分支管路将介质分配至两台并联的卧式离心泵入口，分支段设置的90度弯头采用大曲率半径设计，避免冷凝水在转向处形成局部涡流、压损过大的问题，弯头与直管段的连接位置预留了检修拆卸余量，不需要整体切割管路即可完成弯头密封件的更换。管路中设置的手动截止阀可以实现单台泵的隔离操作，当其中一台泵需要检修维护时，关闭对应分支的阀门即可切断该支路介质，不影响另一台泵的正常运行，满足系统不停机检修的实际工况需求。

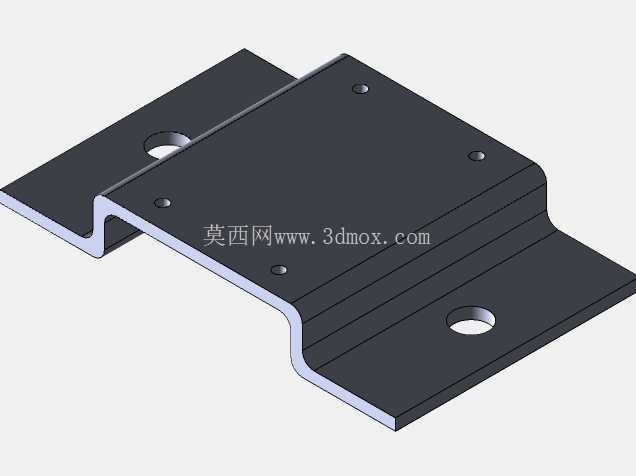

　　设计阶段首先核算了冷凝水的额定流量与允许压损，确定主管路与分支管路的管径配比，主管路通径匹配冷凝装置的出口流量，分支管路通径匹配单台泵的额定入口流量，避免管径过小导致泵入口气蚀、管径过大造成材料浪费。管路的支撑结构采用一体化安装底座，两台泵的安装面与管路支架面设置在同一底座基准面上，安装时可以先将底座找平固定，再依次安装泵体、管路、阀门部件，大幅降低现场安装的同轴度找正工作量，底座上的长圆形安装孔可以适配一定范围内的安装位置偏差，抵消基础施工带来的尺寸误差。

　　法兰连接全部采用凸面密封结构，匹配冷凝水系统的工作压力等级，法兰密封面的粗糙度、螺栓孔中心距都符合通用管路连接件的互换要求，后期更换密封垫片、紧固件时不需要单独定制配件。管路中的黄色标识段是介质流向标识的预留位置，现场安装后可以直接在该区域涂刷流向标识，不需要额外打磨管路表面。竖管顶端的法兰接口用于对接上游冷凝水出口，接口的端面垂直度经过设计校核，保证对接时管路不会出现额外的安装应力，避免长期运行后焊缝、法兰位置出现应力开裂。

　　安装边界方面，整套管路连同泵组的底座安装尺寸适配常规工业设备的混凝土基础预留孔位，横向总宽度控制在两台泵的检修操作空间范围内，纵向长度预留了阀门操作的手部空间，上方竖管的高度可以根据上游设备的出口位置进行一定范围的直管段调整，不需要改动整体管路布局。管路最低点没有设置额外的积液死角，停机时管路内的残留冷凝水可以顺着坡度自然流入泵腔，避免冬季低温环境下残留积水冻裂管路。并联管路的对称设计保证两台泵的入口阻力基本一致，运行时不会出现单台泵抢水、流量分配不均的问题，阀门的操作手柄朝向外侧，操作人员站在管路侧面即可完成阀门开闭操作，不需要探身到管路下方，符合工业设备的操作安全要求。
