带安装底座的立式铰接支撑轴承结构

　　这类带一体式安装底座的立式轴承支撑结构，在轻工输送设备、小型自动化工装、教学实验台架这类对安装空间要求紧凑的场景里十分常见，不同于标准外购的带座外球面轴承，该结构将安装底板与轴承支撑臂做了一体化成型设计，省去了额外的轴承座装配环节，在小负载、低转速的铰接传动场景下能有效减少装配累计误差。从实际使用场景来看，这类结构常用来作为小型摆臂的回转支撑，比如小型分拣设备的拨料摆杆转轴座、工位器具的翻转门铰接支座、教学演示教具的转动支撑点，负载等级普遍在几十牛到数百牛区间，适配的转轴直径通常在8-20mm范围，不需要承受大的径向冲击载荷，更多是承担回转过程中的径向支撑与少量轴向限位作用。

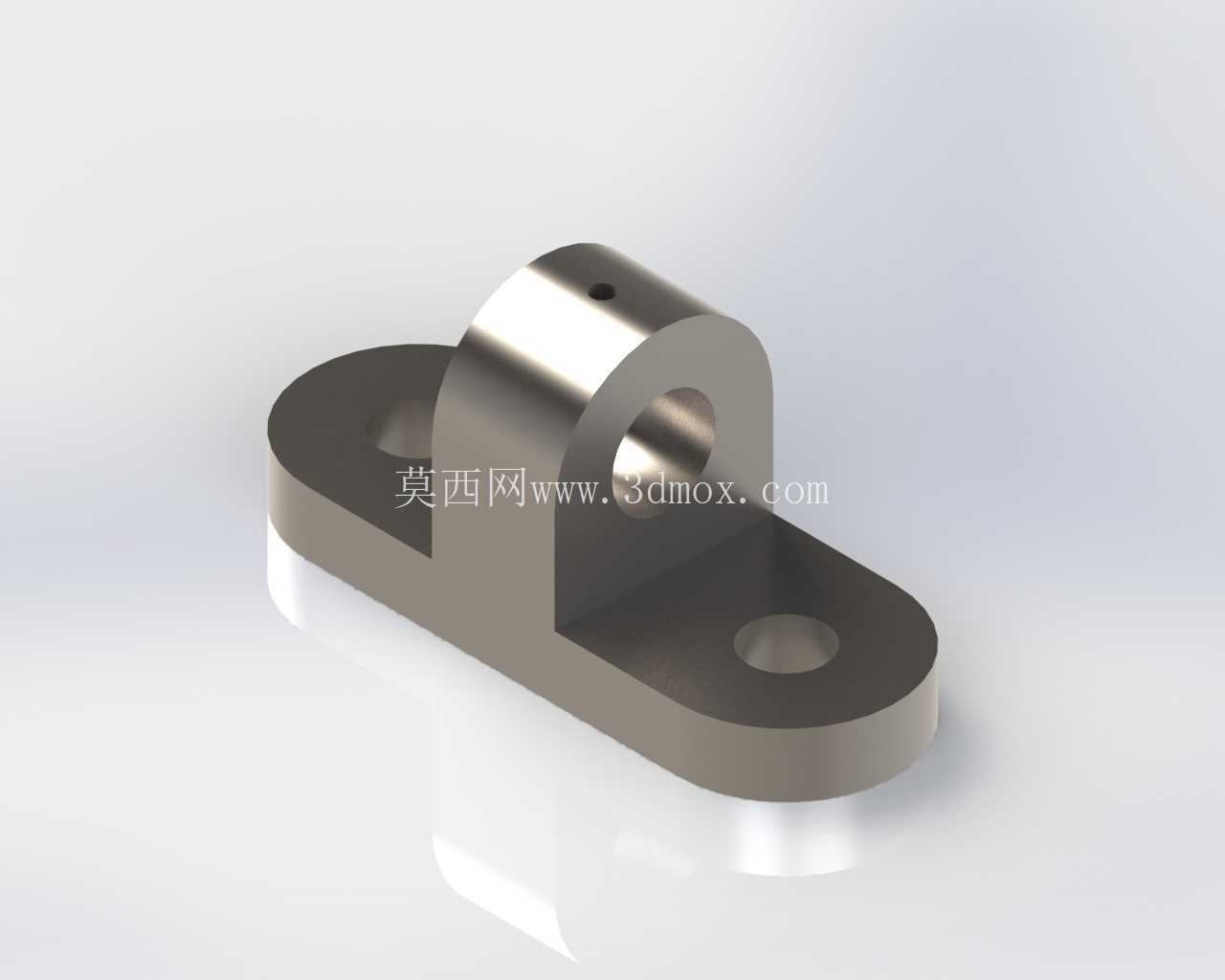

　　设计层面上，该结构采用了椭圆形的安装底板，底板两端开设沉头安装孔，沉孔的深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出底板平面，能保证整个支座底面与安装基面完全贴合，避免出现安装翘曲导致的轴承孔同轴度偏差。支撑臂从底板中部垂直向上延伸，与底板的过渡位置做了大圆角处理，这个圆角并非单纯的美观设计，实际是为了降低铣削加工过程中的应力集中，同时在承受摆臂带来的侧向弯矩时，能有效分散应力，避免支撑臂与底板衔接位置出现断裂风险。轴承孔为贯通式光孔设计，孔的内壁粗糙度要求控制在Ra1.6以内，保证与转轴或者配套轴套的配合间隙均匀，转动过程中不会出现卡滞；孔的顶端开设了一个小的径向螺纹孔，用来安装紧定螺钉，对穿入孔内的转轴进行轴向定位，防止转轴在回转过程中出现轴向窜动，这个螺纹孔的位置特意设置在轴承孔顶部的壁厚最厚区域，避免攻丝后壁厚不足导致螺纹滑牙。

　　安装边界方面，整个支座的底板长度通常控制在60-80mm区间，宽度在30-40mm，两个安装孔的中心距按照底板长度的60%左右设置，保证安装后螺钉的受力点分布合理，不会因为支撑点距离过近导致支座受侧向力时出现倾覆。支撑臂的高度根据实际需要的转轴安装高度确定，通常在30-50mm范围，保证穿入的转轴不会与底板平面发生干涉，同时轴承孔的中心到底板底面的高度公差控制在±0.1mm以内，保证同批次安装的多个支座转轴中心高度一致，避免出现转轴别劲的情况。建模过程中需要注意几个关键的公差配合点：首先是轴承孔与转轴的配合选择间隙配合，公差带选用H8/g7，既保证转动灵活，又不会因为间隙过大出现回转晃动；其次是安装沉孔的同轴度要控制在0.05mm以内，避免螺钉安装时出现偏斜，导致支座安装后受力不均；另外支撑臂两侧的平面与轴承孔的垂直度要满足0.02mm的要求，保证后续如果需要加装推力垫片或者端盖时，端面贴合平整。

　　实际选型使用时，这类一体式轴承支座不需要额外采购标准轴承座与轴套的组合件，直接采用铝合金或者45号钢整体铣削加工即可，小批量制作时加工周期短，成本也更低，尤其适合非标设备设计过程中，标准件无法满足安装空间要求的场景。需要注意的是，这类结构不适合高转速、大负载的传动场景，因为一体式的光孔支撑没有内置滚动体，摩擦阻力比滚动轴承大，长期高速运转会出现磨损过快的问题，仅适用于低速摆动、间歇性回转的工位。另外在表面处理上，如果采用45号钢加工，通常会做发黑处理提升防锈能力，如果采用铝合金加工则做阳极氧化处理，在提升表面硬度的同时也能兼顾外观整洁度。建模时还要注意底板底面的平面度要求，整个底面需要精铣加工，平面度控制在0.03mm以内，保证安装后与设备机架的基面完全贴合，不会因为底面不平导致轴承孔出现倾斜，进而加剧转轴的磨损。支撑臂与底板衔接的圆角半径通常设置为3-5mm，圆角过小无法起到应力分散的作用，圆角过大则会占用底板的安装空间，影响安装孔的布置位置。轴承孔顶端的紧定螺钉孔通常选用M3或者M4的规格，螺纹深度控制在8-10mm，保证紧定螺钉有足够的锁紧力，同时不会因为螺纹过深穿透轴承孔内壁，影响转轴的安装。
