手持扫描枪握把结构三维设计作品

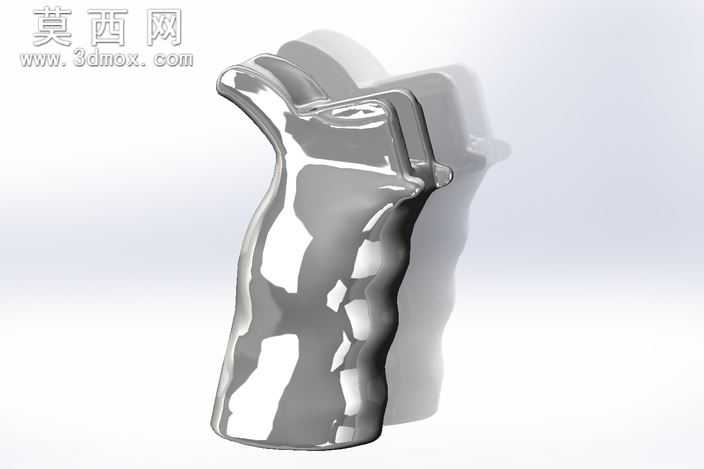

本作品为手持扫描枪的握把部件三维设计成果，整体采用逆向扫描结合正向建模优化的方式完成，依托NextEngine三维扫描设备获取实体握把的初始点云数据，经过点云去噪、特征线提取、曲面重构等步骤完成参数化模型搭建，还原了手持握持类部件的核心结构特征。建模过程中优先处理握把的人体工学曲面，针对人手握持时的指腹贴合区域、虎口支撑区域做了曲面连续性优化，保证G2连续的曲面过渡，避免出现生硬的棱角转折，还原实物表面的流畅弧度。材质渲染阶段采用高反光镀铬金属材质，调整材质的反射粗糙度、环境贴图采样参数，模拟金属抛光后的镜面反射效果，通过添加柔和的环境阴影与边缘高光，凸显曲面的起伏变化与造型张力，清晰呈现握把表面的指位凹陷、侧边加强筋、顶部衔接结构的细节特征。结构设计上，握把整体采用符合人手握持习惯的收腰造型，侧面设置多道符合手指自然弯曲弧度的凹陷指槽，提升握持时的贴合度与防滑性能，顶部预留与扫描枪主机衔接的安装定位结构，侧边设置便于卡扣装配的凸起限位结构，兼顾外观造型与实际装配需求。设计过程中针对扫描获取的原始点云存在的局部缺损、曲面凹凸瑕疵做了正向修复，在保留原始握持手感的基础上优化了曲面的顺滑度，消除扫描过程中产生的噪点与误差，让模型既还原实物的真实握持形态，又具备工业生产所需的规整曲面质量，可用于手持扫描设备的外观验证、结构装配校验、人机工程分析等场景，为同类手持设备的握把设计提供可参考的三维模型基础。
