手乱探空仪测量链结构三维设计

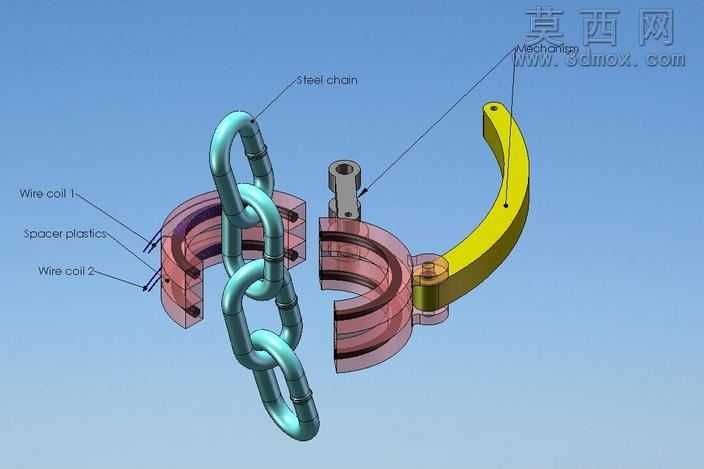

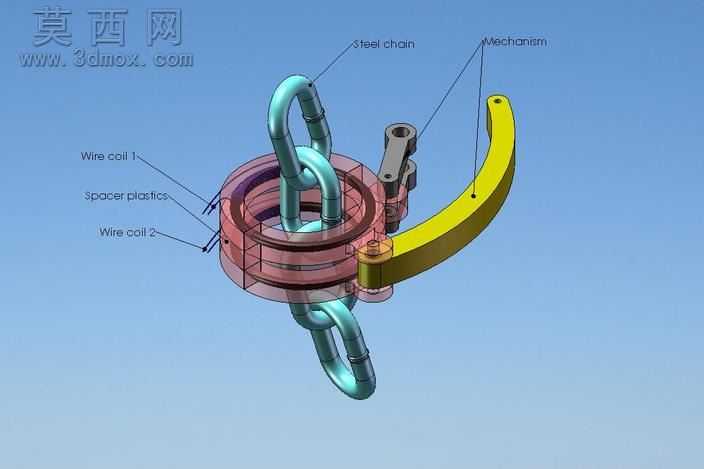

本作品为手乱探空仪配套测量链的三维结构设计，建模过程中先对整套组件的功能需求进行拆解，明确其作为探测设备连接传导部件的定位，依次完成各零件的特征建模与整体装配。首先针对链条部分，采用扫掠特征结合链节的实体布尔运算完成建模，还原金属链条的环扣嵌套结构，每节链环的衔接处预留合理的活动间隙，保证链条可实现自然弯折与转动，还原真实链条的活动自由度；针对半环形的基座部件，先绘制环形截面草图，通过拉伸生成半环基体，再对基座上的安装孔、定位槽进行细节刻画，区分上下两层半环的装配定位结构，其中半环内部的线圈安装位做了分层设计，分别预留两组线圈与塑料隔片的安装空间，清晰呈现内部零件的排布逻辑。材质渲染阶段，为金属链条赋予亮面金属材质，添加轻微的环境反射效果模拟钢制构件的质感；半环基座采用半透明的红棕色工程塑料材质，调整材质的透明度与折射参数，让内部的线圈、隔片结构可被直观观察；黄色的弯形操作手柄赋予哑光工程塑料材质，表面添加细微的磨砂质感，手柄端部的金属转轴采用金属材质，与手柄本体形成材质区分；内部的金属线圈采用深灰色金属材质，塑料隔片采用浅灰色哑光塑料材质，不同零件的材质差异清晰，可快速区分各部件的属性。结构设计上，整套组件通过半环基座的开合结构实现与探测部件的连接，链条通过端部的连接柱与半环基座固定，弯形手柄通过转轴与半环基座连接，可绕转轴实现转动，模拟真实探空仪测量链的开合操作逻辑；建模过程中对所有装配配合面做了公差预留，保证各活动部件不存在结构干涉，内部的隔片可将两组线圈完全分隔，避免线圈之间的位置干扰，端部的连接结构可实现与模数转换器的稳定对接，完整还原普林西比手乱探头测量链的结构特征与功能逻辑，整体模型结构完整，细节清晰，可直观呈现该测量部件的装配关系与工作原理。
