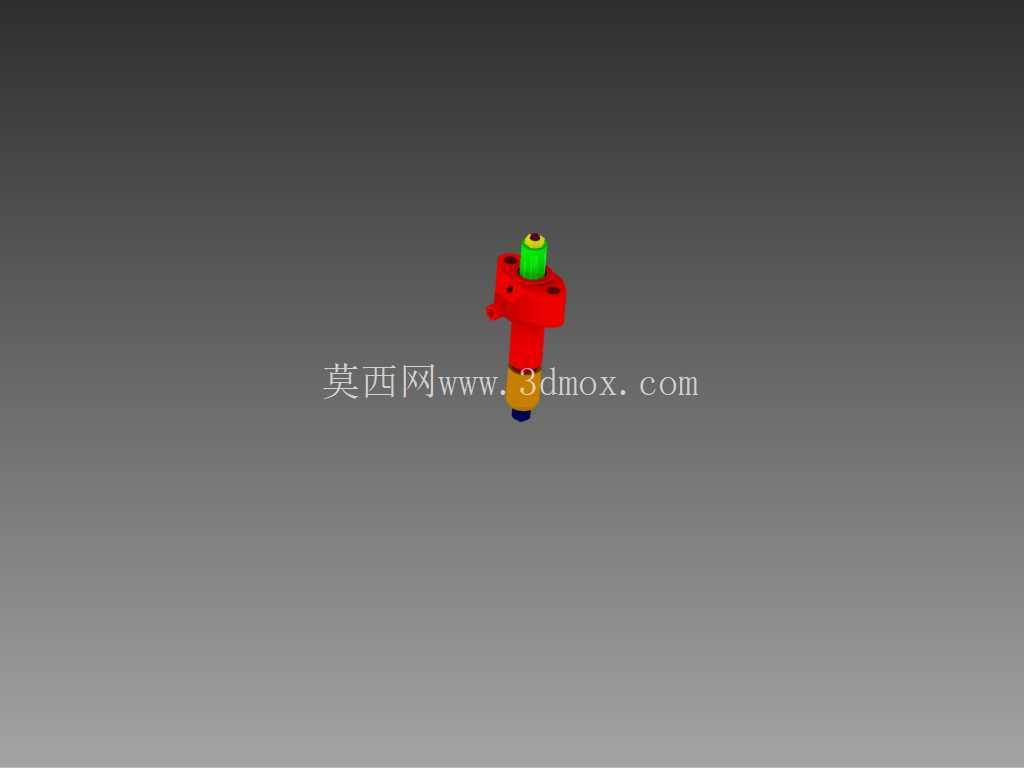

燃油喷射器结构设计三维数模

　　在车用内燃机、小型通用动力机组的燃油供给系统中，喷油器是决定燃油雾化效果、燃烧效率与排放表现的核心执行部件，这套三维数模完整还原了轴针式喷油器的典型结构，可直接用于教学演示、结构原理拆解、配套供油系统的匹配校核工作。从实际装车场景来看，这类喷油器多用于小排量单缸柴油机、通用汽油机的燃油供给回路，安装时需匹配缸盖的安装座孔，数模预留的安装定位段直径、密封锥面角度完全符合通用小功率动力的安装边界，上端进油接口的尺寸适配常规低压燃油管路的接头规格，下端喷油嘴突出高度匹配常见燃烧室的凹坑深度，不会出现安装后喷束落点偏移、密封面渗漏的问题。

　　设计过程中优先考虑了燃油通路的流畅性，内部进油道采用渐变截面设计，避免燃油流动过程中出现局部涡流导致的压力损失，针阀与针阀体的配合段预留了合理的滑动间隙，既保证针阀往复运动的顺畅性，又能在高压燃油作用下实现可靠密封，不会出现静态渗油的情况。顶部的调压结构采用弹簧预紧的经典方案，通过调整弹簧预紧力即可设定喷油开启压力，数模中完整保留了调压垫片的安装空间，方便后续根据不同机型的供油压力需求调整参数。针阀头部的轴针结构采用了多锥面过渡设计，喷出的燃油会形成均匀的锥状雾化束，能够与燃烧室内部的进气涡流充分混合，避免局部燃油过浓导致的燃烧不充分、积碳堆积问题。

　　从结构拆分来看，整套模型包含喷油器本体、针阀偶件、调压弹簧、进油接头、密封垫圈等全部核心零件，各零件之间的装配关系完全按照实际装配工艺设置，配合间隙、定位止口的尺寸都经过工程化校核，不存在干涉问题。在配套系统设计时，可直接将该数模导入装配环境，匹配喷油泵的供油压力参数、燃油管路的布置走向，也可用于维修培训场景下的拆装演示，帮助从业者直观理解喷油器的工作原理：当喷油泵输出的高压燃油进入喷油器内腔，燃油压力作用在针阀承压锥面上产生向上的推力，当推力超过调压弹簧的预紧力时，针阀向上抬起，高压燃油通过针阀头部的喷孔喷入燃烧室，与压缩后的高温空气混合燃烧；当供油结束、内腔燃油压力下降后，调压弹簧推动针阀复位，喷孔被封闭，供油停止。

　　外形尺寸方面，模型整体长度、最大外径都参考了通用小功率内燃机的配套喷油器规格，安装法兰的螺栓孔位置符合常规安装尺寸，不需要额外修改安装座即可适配多数同类型机型。设计时也考虑了零件的加工工艺性，本体部分采用规则的外圆结构，适合采用无心磨、外圆磨的常规加工工艺，针阀偶件的配合面采用圆柱面加锥面密封的形式，加工精度容易保证，也便于后续的磨损修复与配件更换。密封部位全部采用金属锥面密封加铜垫圈辅助密封的方案，能够耐受燃油长期浸泡与高温工作环境，不会出现橡胶密封件老化失效的问题。在做整机性能仿真时，可基于该模型提取内部流道的几何特征，开展燃油流动仿真、雾化效果仿真，验证不同喷油压力下的喷束形态、燃油粒径分布，为供油系统的参数匹配提供准确的几何依据。对于三维建模从业者来说，这套模型的建模逻辑也具备参考价值，整体采用自顶向下的装配设计思路，先确定整体安装尺寸与核心配合面的参数，再拆分各个零件的结构，保证各零件之间的配合尺寸完全关联，修改核心参数时可以快速更新整套模型的尺寸，适配不同功率等级机型的配套需求。
