湿式多片摩擦离合器传动结构设计

　　多片离合器作为传动系统中核心的动力通断控制部件，广泛应用在需要频繁启停、带载切换传动路线的工业设备场景中，比如工程机械的动力换挡变速箱、机床主轴的正反转切换机构、船舶辅机的动力接合单元，以及部分重载输送设备的过载保护传动链路里，相比单片式离合器，多片结构依靠多组摩擦副的叠加接触，能在有限的径向安装空间内传递更大的额定扭矩，不会因为轴向尺寸受限导致扭矩容量不足，这也是很多紧凑型传动箱优先选用该结构的核心原因。

　　从实际功能逻辑来看，这套结构的核心作用是在主动轴持续运转的状态下，实现从动轴的平稳接合与彻底分离，接合过程中多组摩擦片逐步压紧，摩擦面之间的滑磨过程会把刚性冲击转化为渐进式的扭矩传递，避免传动链上的齿轮、轴类零件承受瞬时冲击载荷，延长整套传动系统的疲劳寿命；分离状态下主动摩擦片和从动摩擦片之间保留均匀的间隙，不会出现带排扭矩导致从动轴意外跟转，满足设备空载调试、挡位切换时的动力彻底切断需求。

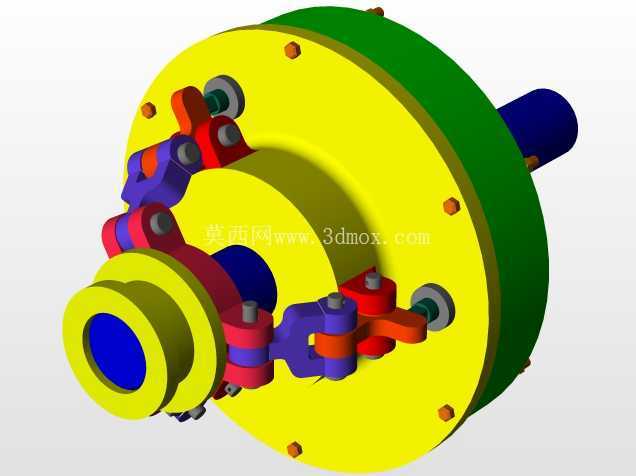

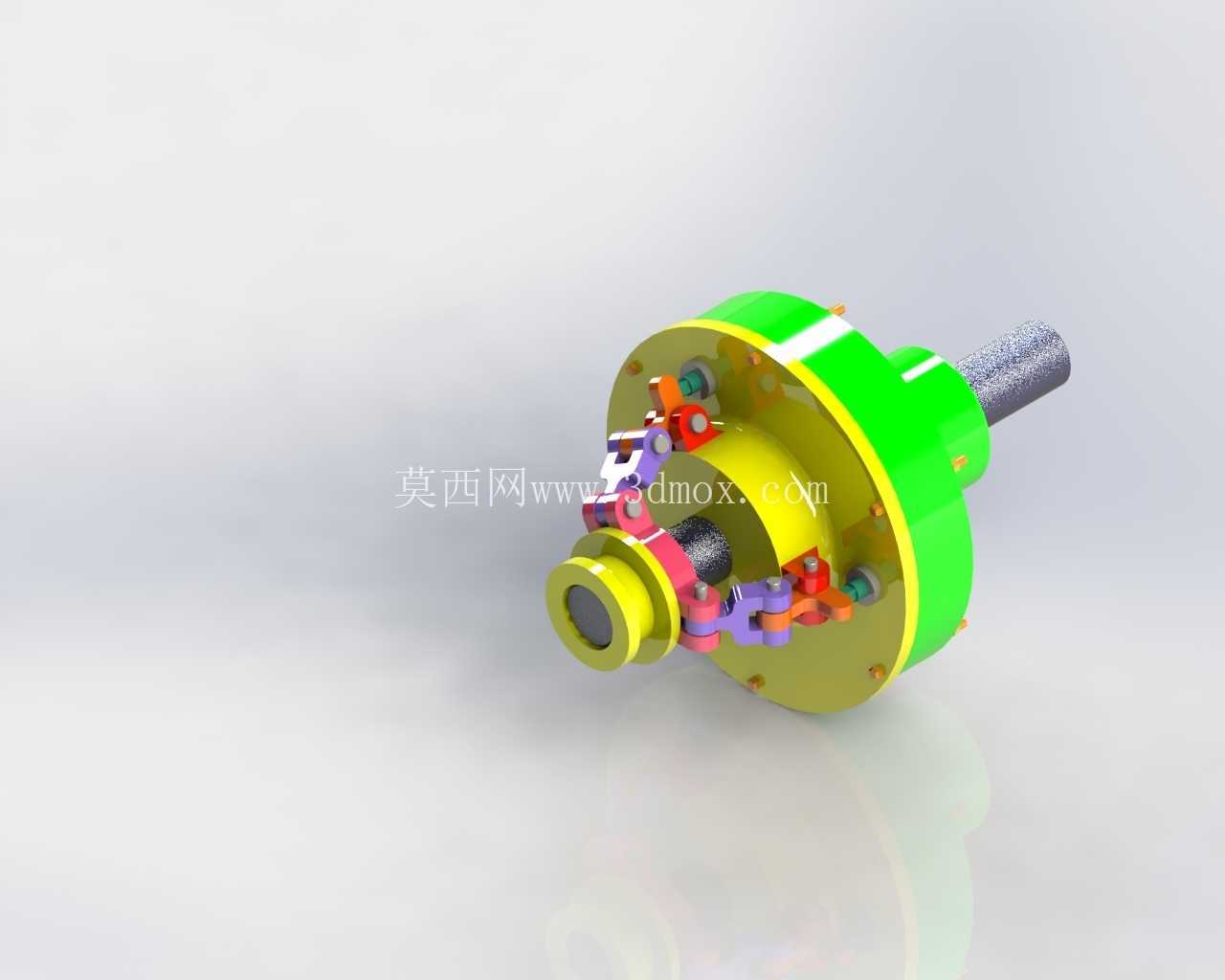

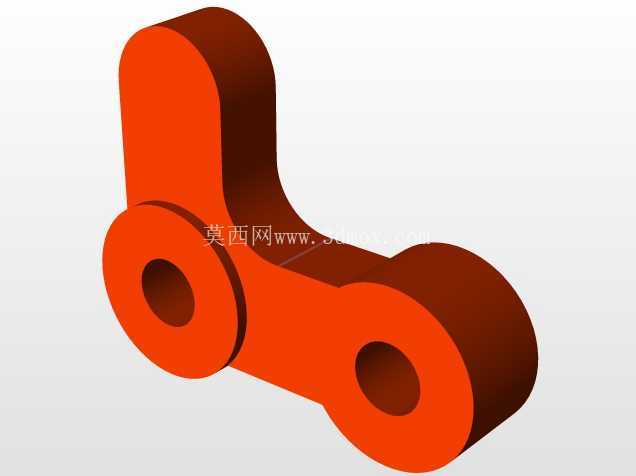

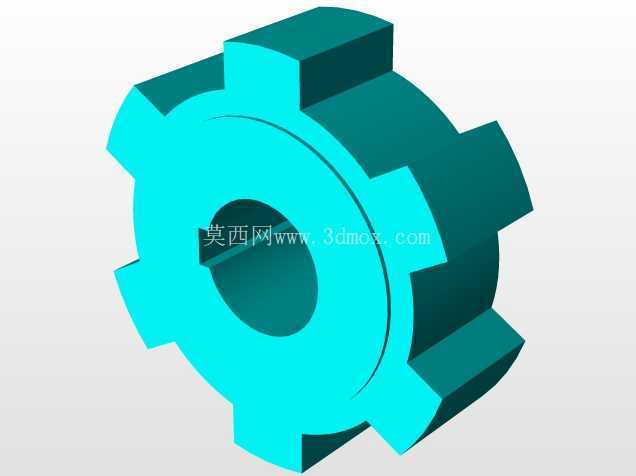

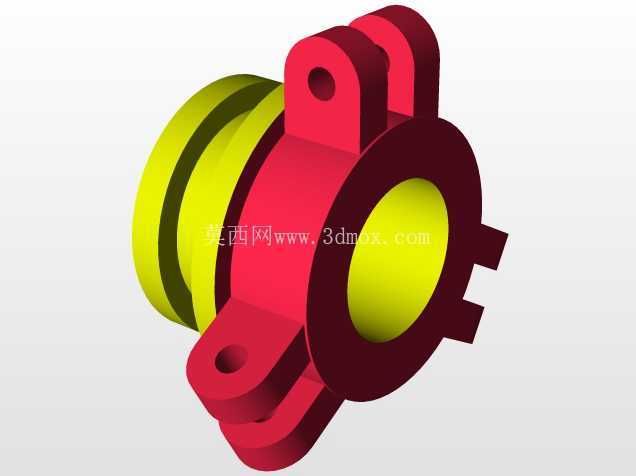

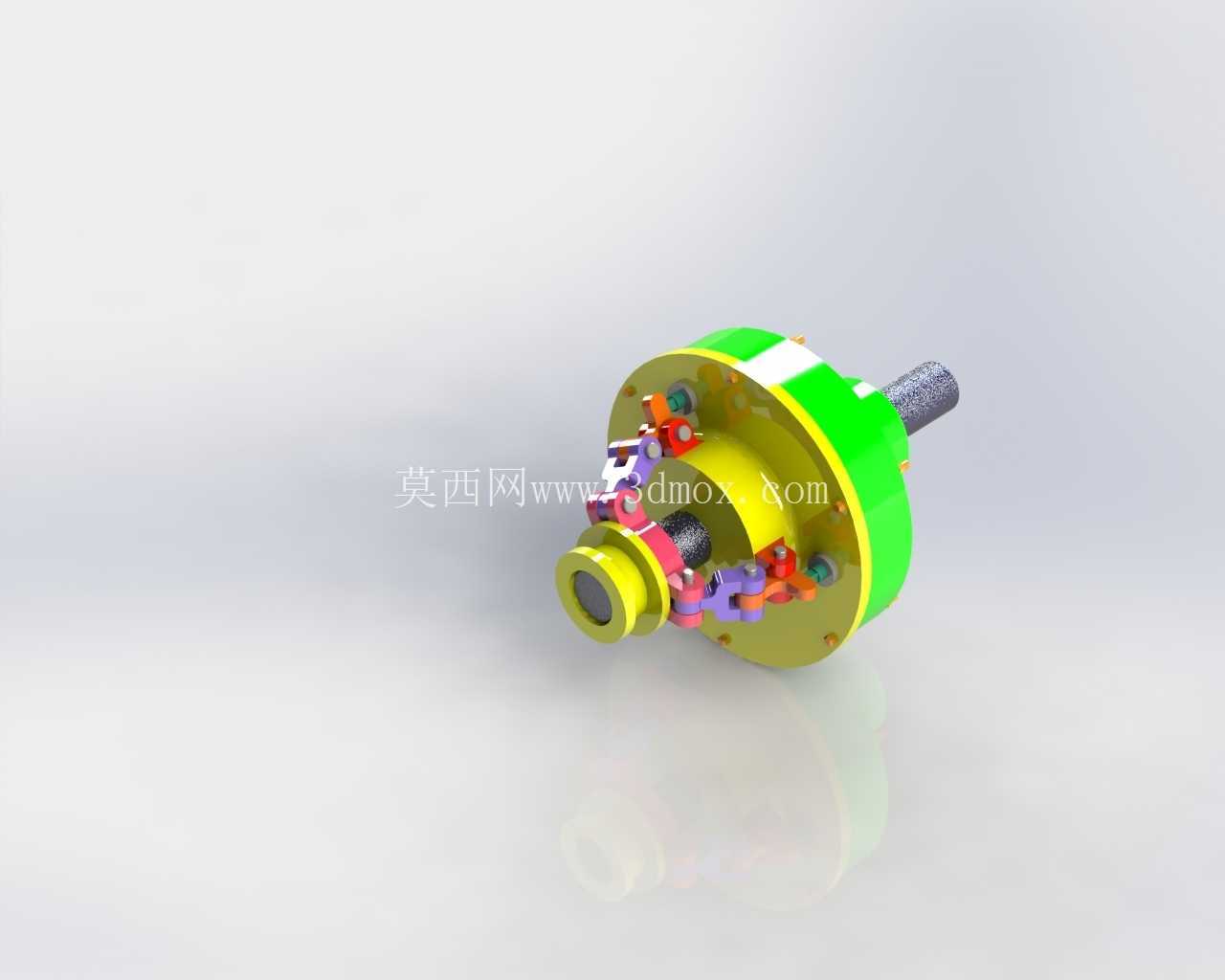

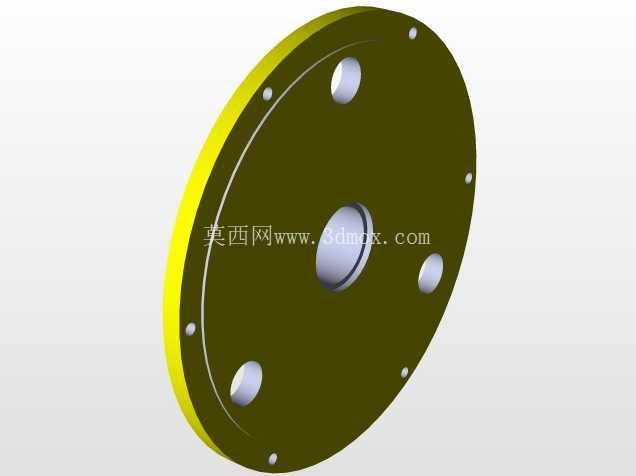

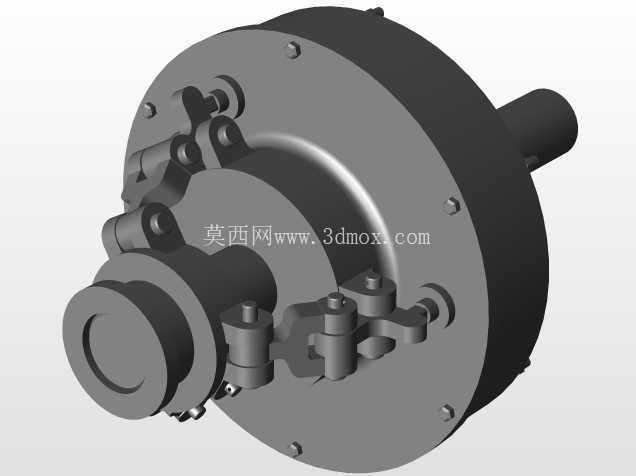

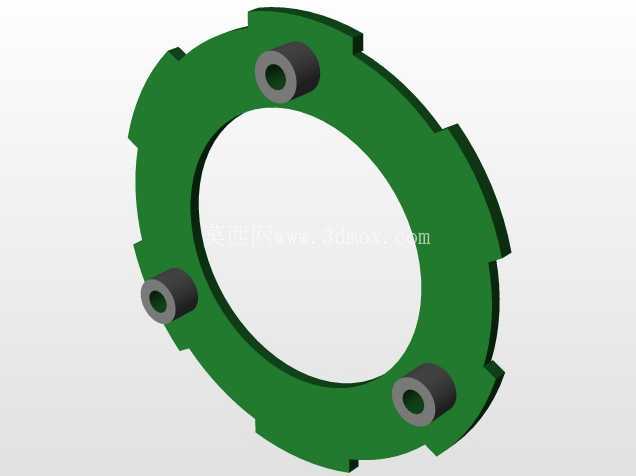

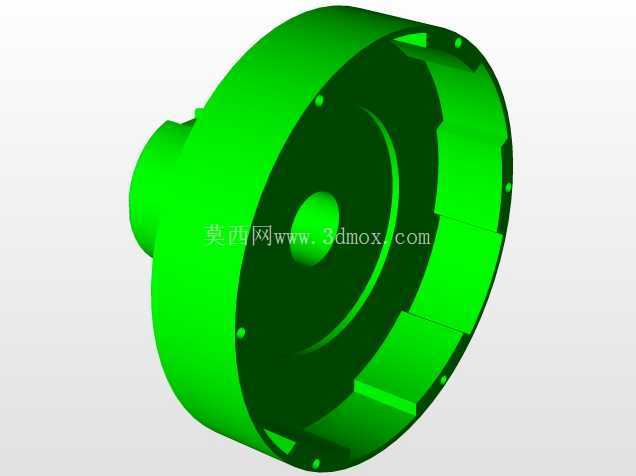

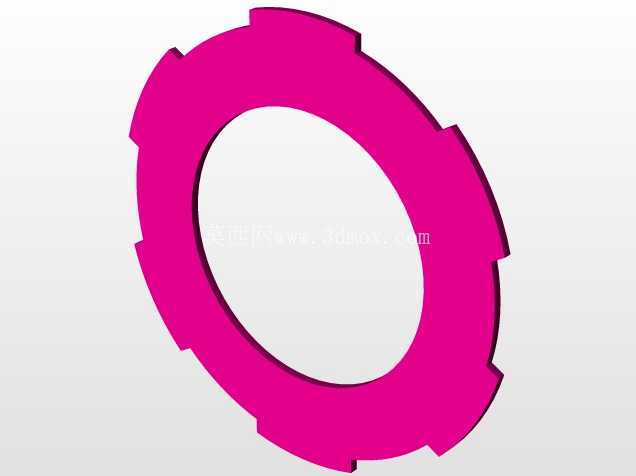

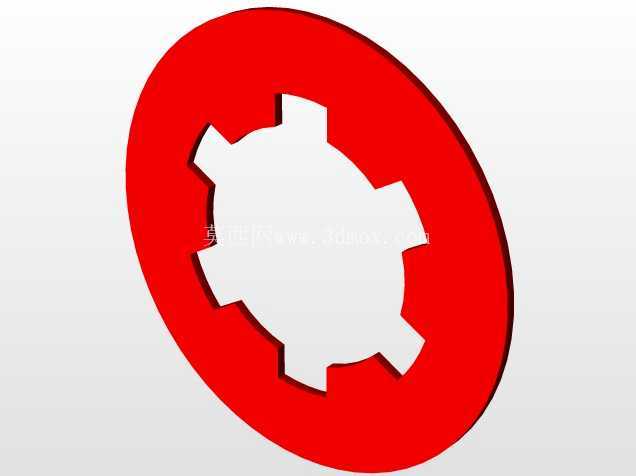

　　设计这套结构的时候，首先要明确安装边界的约束：输入轴端采用轴伸式连接，和动力输出端的配合轴径需要匹配通用的渐开线花键规格，保证扭矩传递过程中不会出现应力集中，外壳体的法兰安装孔位要适配常见传动箱的安装止口，不需要额外做转接法兰就能直接完成装配，整体径向尺寸控制在常规同扭矩规格单片离合器的70%左右，轴向尺寸预留出摩擦片磨损后的补偿行程，避免长期使用后压紧行程不足导致打滑。结构细节上，摩擦片分为主动片和从动片两组，主动片通过外花键和离合器外壳连接，随输入轴同步转动，从动片通过内花键和输出轴的花键毂连接，压紧机构采用圆周均布的压紧弹簧与杠杆结构，压紧力沿着摩擦片圆周方向均匀分布，不会出现局部偏磨导致摩擦片早期烧损；输出端的轴伸做了同轴度公差约束，和安装基准的同轴度控制在0.02mm以内，高速运转时不会出现额外的径向跳动，降低轴承的附加载荷。

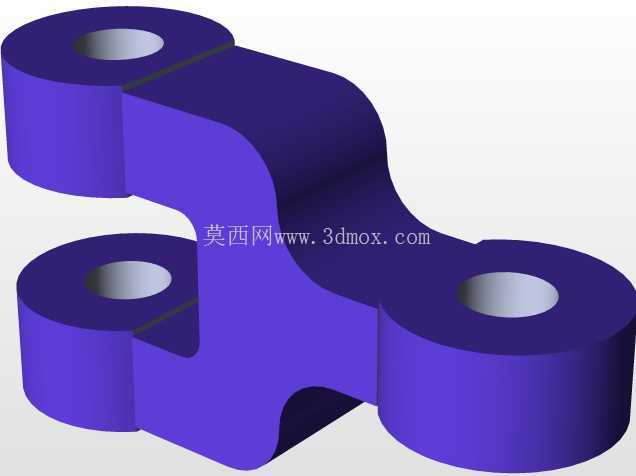

　　实际选型匹配时，需要结合设备的额定传递扭矩、最高工作转速、接合频率来调整摩擦片的数量和摩擦面材质，比如接合频率高的工况要选用耐磨性能更好的粉末冶金摩擦层，低速重载工况可以适当增加摩擦片组数提升扭矩容量，同时要在壳体上预留润滑介质的通道，湿式工况下润滑油可以持续带走摩擦产生的热量，避免摩擦面温度过高导致摩擦系数衰减，保证长期工作的扭矩稳定性。这套结构的建模过程中，所有配合面都按照实际装配公差做了间隙预留，摩擦片之间的分离间隙按照0.2mm到0.3mm的常规设计值设置，压紧杠杆的铰接点做了转动副的约束模拟，可以直观演示接合、分离过程中各零件的运动轨迹，方便设计人员在做传动系统布局时提前检查运动干涉，确认周边零件和离合器外壳、轴伸之间的安全距离，避免实际装配时出现零件碰撞的问题。另外，壳体上的散热槽结构也做了细节还原，即使是干式应用场景，也能通过壳体表面的散热槽增大和空气的接触面积，提升散热效率，延长摩擦片的更换周期；圆周方向的连接螺栓位置按照等间距分布，装配时按照对角线顺序拧紧就能保证壳体受力均匀，不会因为装配应力导致壳体变形影响摩擦片的平行度。
