透明蓝壳内嵌芯体球形结构创意造型

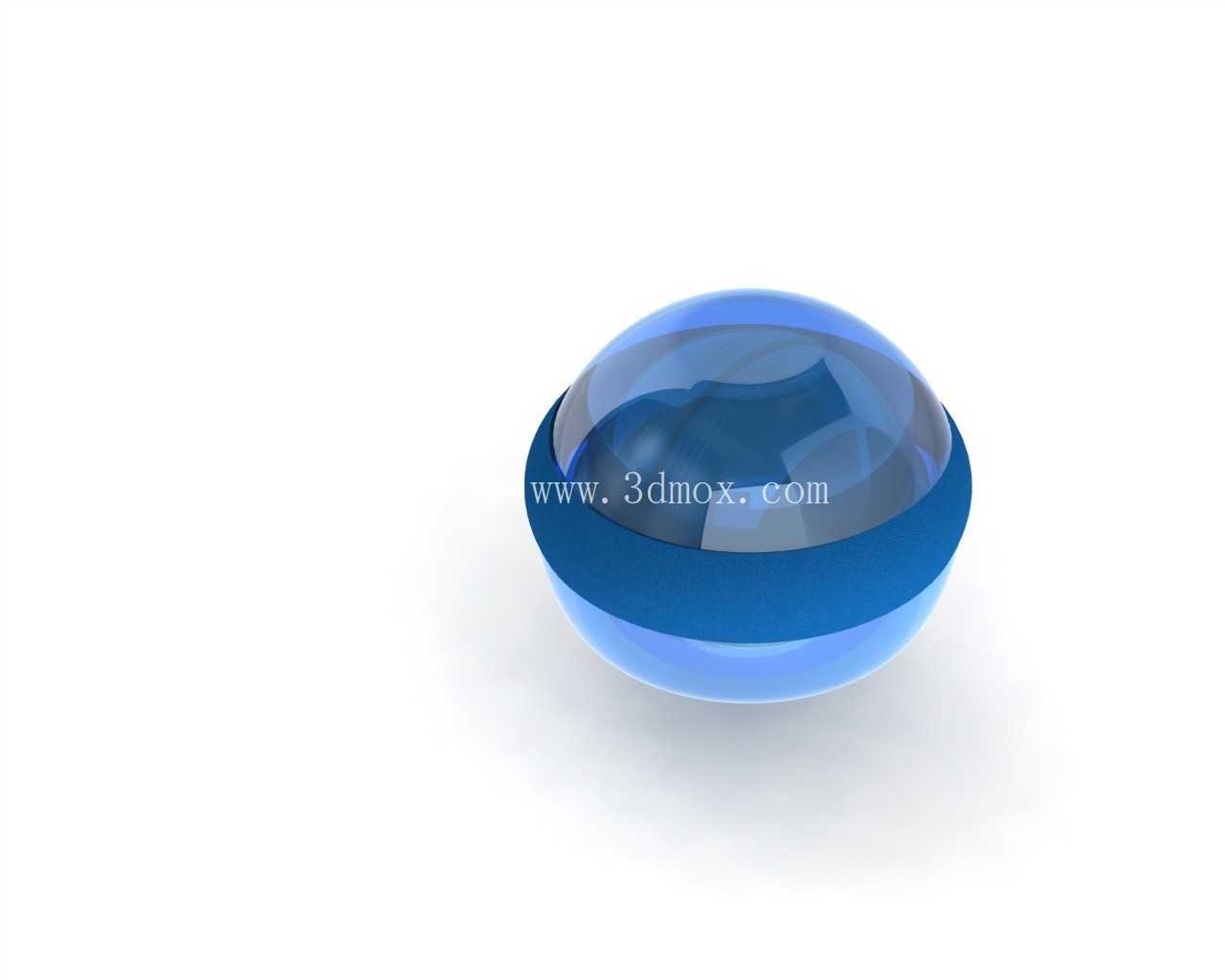

　　日常接触的工业结构件大多以规整的方体、柱体形态出现，很少会采用完全对称的球形作为主体结构，这次的球形结构设计，最初是在零散的空闲时间里，从结构对称性的趣味探索出发做的尝试。整个结构采用完全中心对称的球形布局，外轮廓是连续光滑的球面，没有突出的棱角或者突兀的安装位，整体外圆的直径控制在常规手持件的尺寸区间内，既可以作为桌面的创意展示摆件，也能嵌入到小型文创产品、趣味教具的结构中作为视觉核心部件。外层壳体采用半透明的蓝色材质设计，壁厚均匀控制在2mm左右，既保证了壳体本身的结构强度，不会因为轻微的磕碰出现碎裂，又能透过半透明的材质清晰看到内部的芯体结构，内外层之间预留了1.5mm的均匀间隙，避免装配时出现内外壁摩擦刮花的问题。

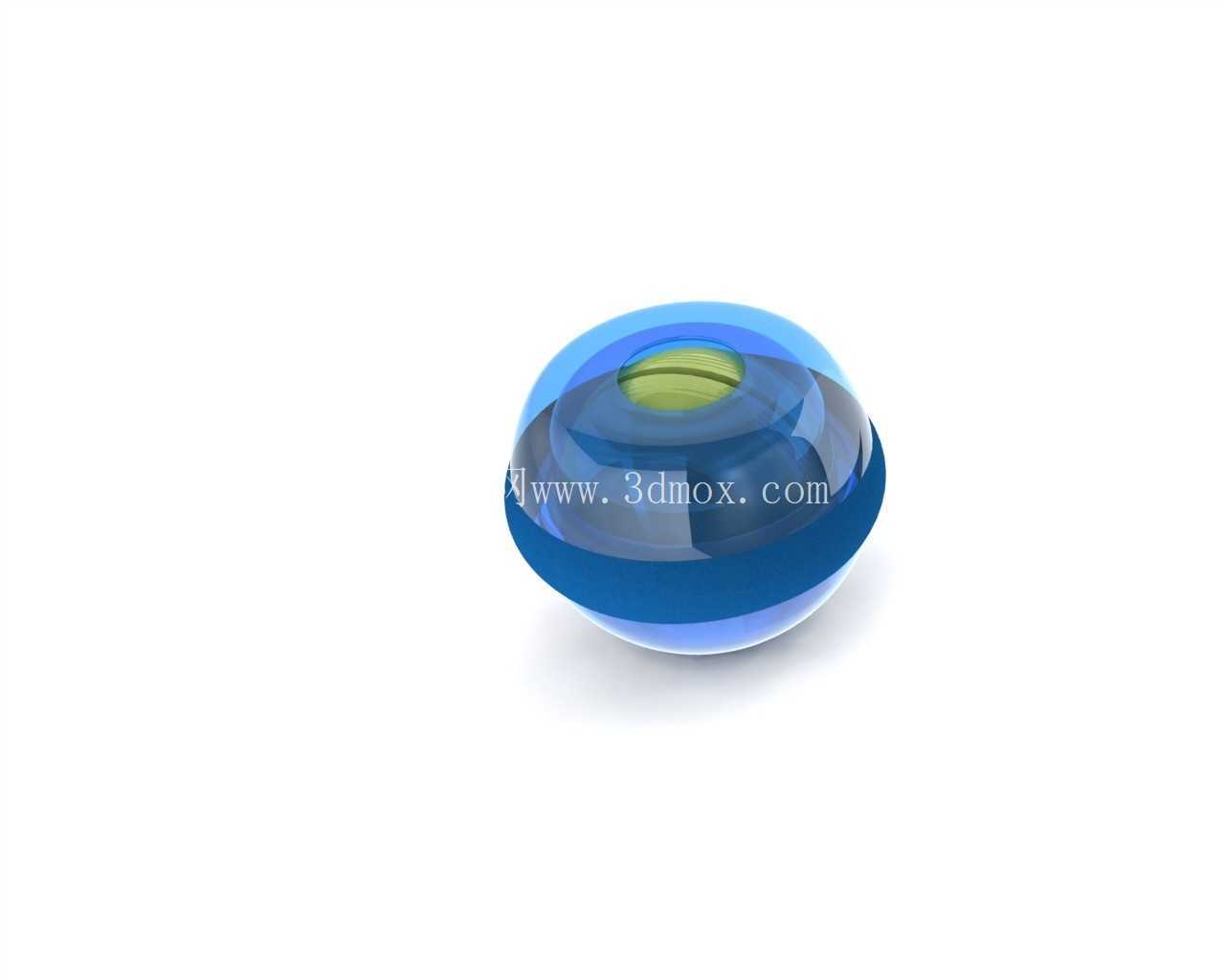

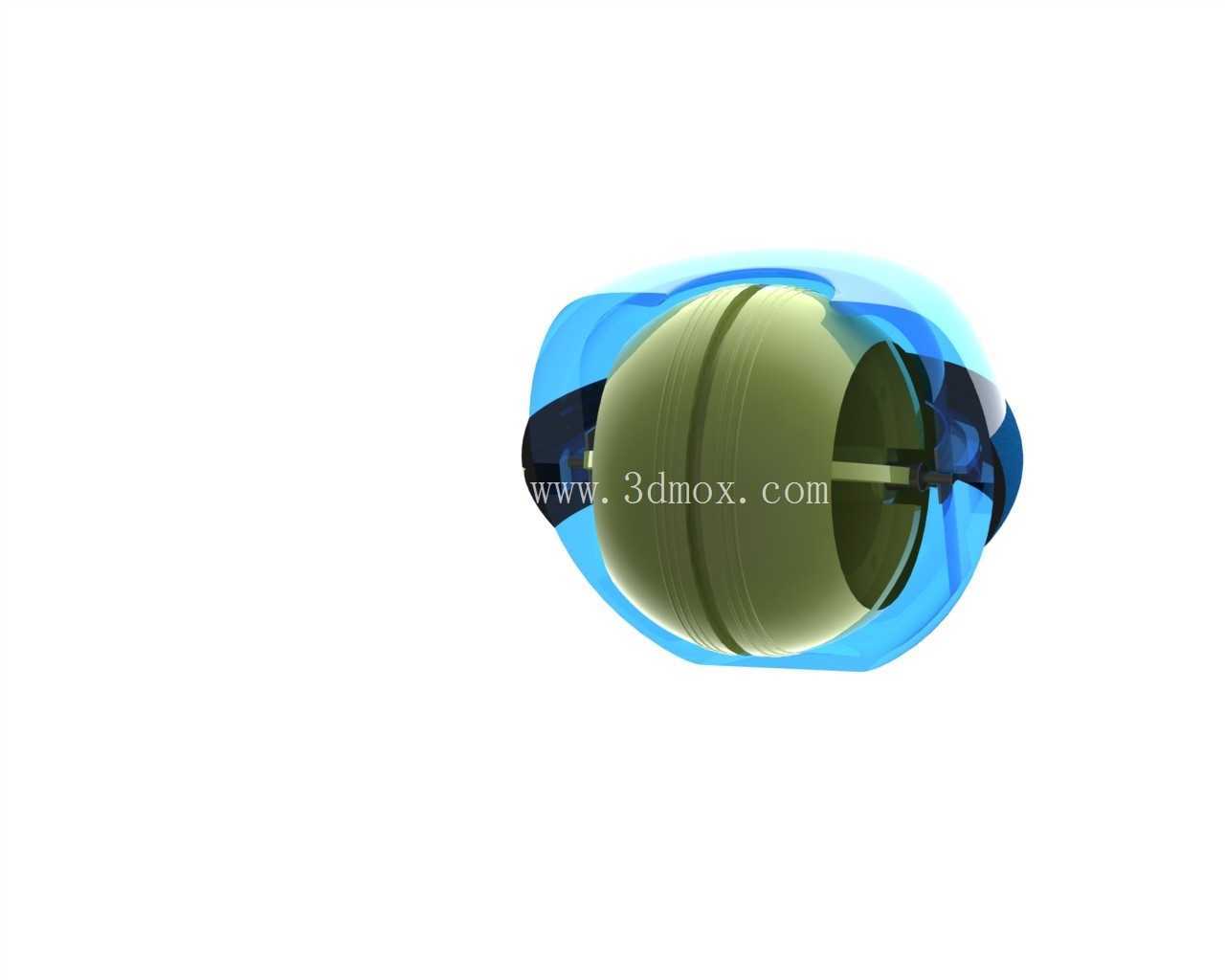

　　内部的芯体采用分层嵌套的结构，最中心是橄榄形的核心块，外围环绕着不同曲率的环形结构，每一层环形结构的圆心都和整个球体的球心完全重合，保证旋转任意角度都能保持视觉上的平衡感，不会出现重心偏移的问题。在实际的结构验证过程中，首先要考虑的是球形结构的放置稳定性，因为纯球面结构很容易出现滚动滑落的问题，所以在球体的最底部做了极小范围的平面切边，切边的直径仅为整个球体直径的六分之一，既不会破坏整体球形的视觉完整性，又能保证放置在水平面上时不会随意滚动，这个切边的平面度公差控制在0.1mm以内，保证放置时不会出现晃动。

　　内外层的装配采用卡扣式的连接结构，卡扣均匀分布在球体的水平中分面上，一共设置了6个均匀排布的卡扣位，每个卡扣的扣合量控制在0.8mm，既可以徒手完成拆装，又能保证装配后上下壳体不会因为轻微的外力分开，不需要额外添加螺丝或者粘接剂，方便后期对内部芯体进行更换或者调整。从应用场景来看，这种球形对称结构除了作为创意展示件之外，还可以拓展应用到小型磁感应部件的外壳设计中，均匀的球形外壳不会对内部的磁场分布造成不规则的干扰，半透明的材质也能直观观察到内部部件的工作状态；也可以作为儿童益智拼装玩具的基础结构，对称的结构设计降低了拼装的难度，圆润的外形没有尖锐边角，使用过程中不会出现划伤的风险。

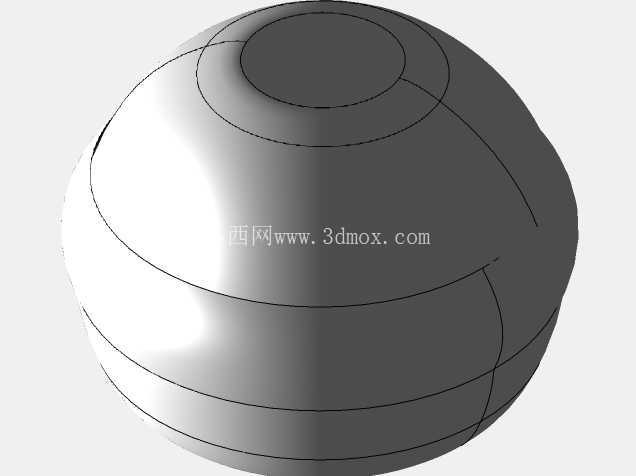

　　在建模过程中，所有的曲面都采用G2连续的曲率过渡，外层球面和底部切边的衔接位置做了微小的圆角处理，圆角半径0.5mm，避免切边位置出现锋利的边缘；内部的每一层环形结构都做了等壁厚处理，保证注塑生产时不会出现壁厚不均导致的缩痕问题，所有的加强筋都设置在卡扣的对应位置，筋位厚度1mm，和壳体壁厚的比例控制在1:2，避免生产时出现表面缩水。考虑到不同场景的使用需求，整个结构没有设置额外的安装孔位，如果需要作为设备内嵌部件使用，可以在底部切边的位置根据实际安装需求加工对应的安装孔，不会破坏整体的外观完整性；如果需要作为吊挂装饰使用，也可以在球体的顶部预留小尺寸的挂接孔，挂接孔的位置做了局部加厚处理，保证吊挂时的结构强度。整个结构的重量控制在100g以内，即使采用常规的透明塑料材质生产，也不会有过重的问题，手持的触感温润光滑，没有拼接的错位感，上下壳体合模后的错位公差控制在0.05mm以内，保证外球面的连续光滑。在结构受力的验证上，对球体施加10N的径向压力时，外层壳体的最大变形量不超过0.2mm，完全满足日常手持、摆放的使用强度要求，不会因为正常的拿取出现变形开裂的问题。内部芯体和外层壳体之间预留的间隙，也可以根据使用需求填充不同颜色的透明液体或者荧光材料，做成发光装饰球或者流体解压玩具，拓展更多的使用可能性。
