冲压底座部件变形运动结构设计

　　在小型冲压加工的工装验证环节，这类可实现受控变形的支撑连接结构，常被用于小尺寸薄型底座零件的冲压成型工位，用来抵消冲压瞬间的刚性冲击，同时保证底座成型后形变均匀，不会出现局部应力集中导致的零件开裂问题。实际产线应用中，这类结构多安装在小型台式冲床的工位末端，作为冲压头与待加工底座坯料之间的柔性传力部件，替代传统的刚性垫块，解决薄料冲压时容易出现的压痕、边缘起皱问题。

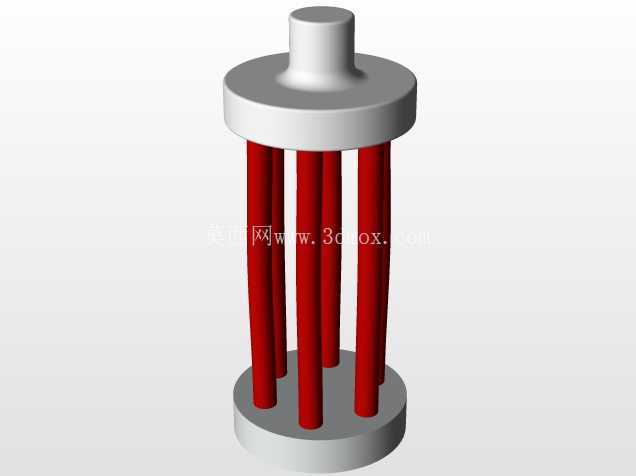

　　从结构功能来看，上部的圆柱形连接端是与冲压驱动端的安装接口，采用直筒式轴段设计，外径与冲压滑座的安装孔保持间隙配合，配合公差控制在H7/g6区间，安装时通过侧面的紧定螺钉完成周向固定，避免冲压过程中连接端出现转动偏移。上部的圆盘式限位台肩直径大于连接端外径，安装时抵靠在滑座的下端面，承担冲压过程中的轴向载荷传递，台肩的下端面做了0.5mm的倒角处理，避免应力集中导致台肩根部在反复冲击下出现疲劳断裂。

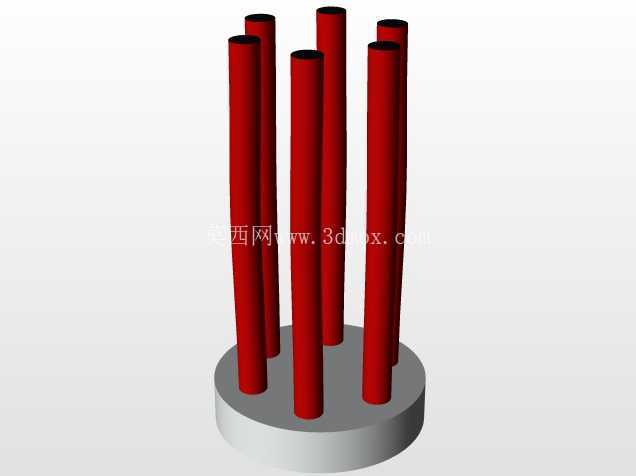

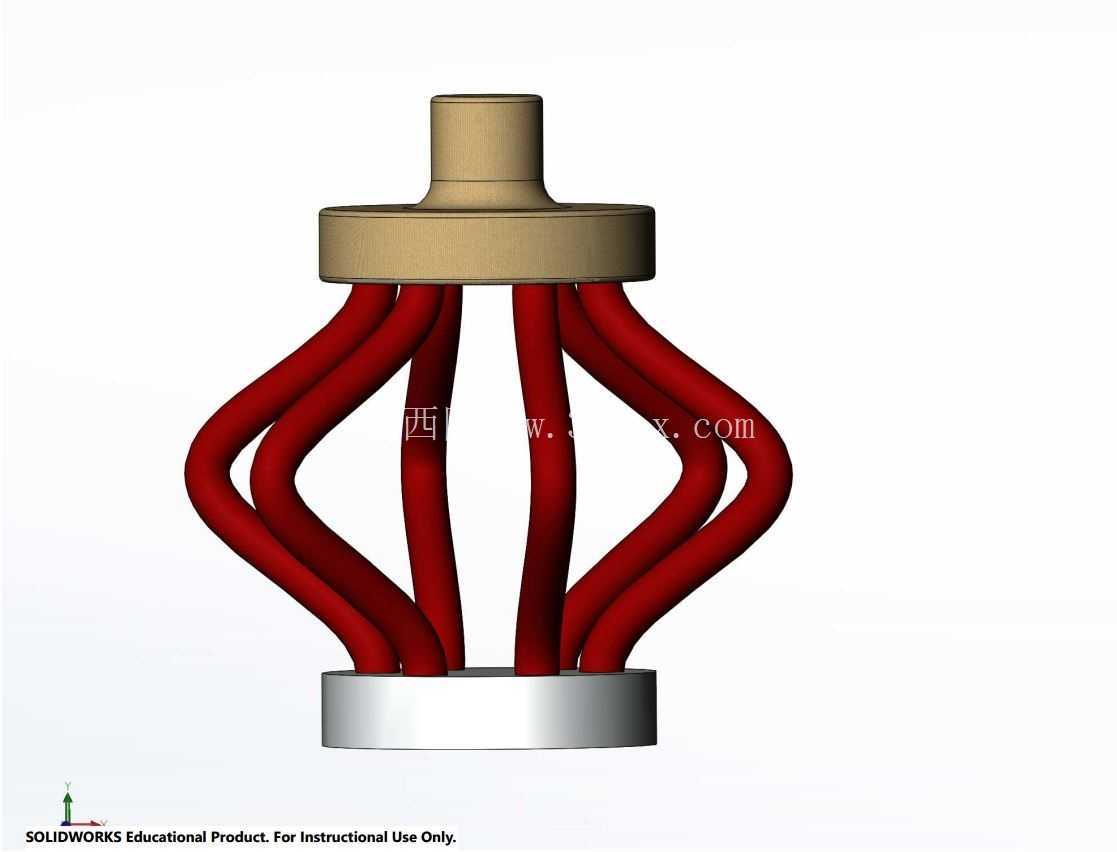

　　中部的多组弯曲形变肋条是整个结构的核心功能部分，一共设置了六组对称分布的弯曲肋条，肋条的截面为圆形，直径根据冲压载荷的大小做匹配设计，常规适配1吨以下冲压载荷的结构，肋条直径取8mm即可满足形变需求。肋条的弯曲弧度经过反复迭代调整，初始状态下肋条向外呈弧形凸起，当受到上部传来的轴向压力时，肋条会沿着弧度方向产生均匀的弹性形变，将上部的刚性冲压载荷转化为渐进式的柔性压力，避免瞬间冲击力直接作用在待加工的底座坯料上。肋条的形变行程控制在15mm以内，超过这个行程后肋条会进入刚性接触状态，保证冲压最终的成型尺寸精度，不会因为过度形变导致零件冲压深度超差。

　　下部的圆形底座是与工件定位平台的连接部分，底座下端面做了平面度处理，平面度公差控制在0.02mm以内，保证与定位平台贴合紧密，不会出现倾斜导致冲压受力不均。底座的外径与上部限位台肩的外径保持一致，保证整个结构的受力对称性，避免偏载导致肋条出现单侧过度形变。底座上预留了两个对称的安装孔，可通过螺栓将整个结构固定在定位平台上，安装孔采用长圆孔设计，允许小范围调整安装位置，适配不同尺寸的待加工底座零件。

　　设计过程中，首先需要明确冲压工位的额定载荷、冲压行程以及待加工零件的材质厚度，以此反推中部肋条的截面尺寸、弯曲弧度以及材质选型。肋条部分采用弹簧钢材质，经过调质处理后硬度达到HRC40-45，既保证足够的弹性形变能力，又具备足够的抗疲劳强度，能够承受万次以上的反复冲压形变不会出现断裂。上部连接端和下部底座采用45号钢材质，与肋条的连接位置采用焊接工艺固定，焊接后做去应力退火处理，避免焊接残余应力导致结构在使用过程中出现变形。

　　安装边界方面，整个结构的总高度控制在120mm左右，最大外径为80mm，适配大多数小型台式冲床的工位安装空间，不需要对现有冲床结构做额外改造即可直接替换原有刚性垫块。安装时需要保证上部连接端与冲压滑座的同轴度，同轴度公差控制在0.1mm以内，避免冲压过程中出现偏载，导致肋条受力不均影响形变效果，同时也会缩短结构的使用寿命。日常使用中，需要定期在肋条的表面涂抹润滑脂，减少肋条形变过程中相互之间的摩擦，避免长期摩擦导致肋条表面出现磨损，影响形变的均匀性。

　　这类柔性冲压传力结构除了用于电源变压器类小型金属底座的冲压加工外，还可以适配小型五金零件的压装、整形工序，通过调整肋条的截面尺寸和弯曲弧度，可以适配不同载荷等级的加工需求，相比传统的刚性传力结构，能够有效降低冲压过程中的噪音，同时减少零件的不良率，在小批量精密五金加工场景下具备很高的实用价值。建模过程中需要重点关注肋条的弯曲曲率连续性，保证每一组肋条的形变行程一致，避免出现受力不均的问题，同时要验证形变过程中肋条之间不会出现干涉，保证运动过程顺畅无卡滞。
