暖通系统DN20柔性橡胶管路接头结构

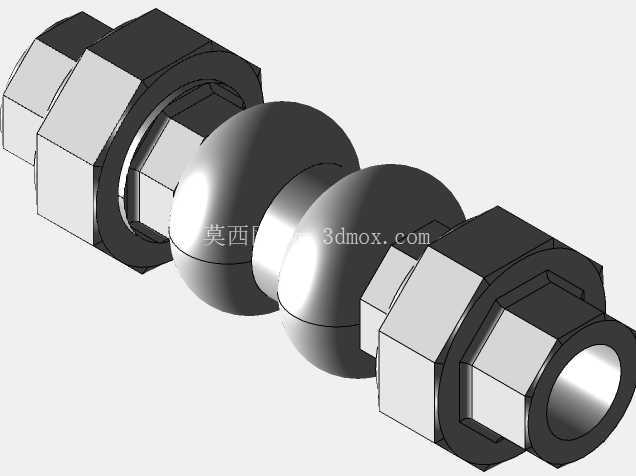

　　在暖通空调水系统、通风管路的现场布设中，管路不同段的安装同轴度偏差、设备运行带来的微幅振动、温度变化引发的管路热胀冷缩位移，一直是管路密封失效、连接部位应力集中开裂的核心诱因，这类DN20规格的柔性橡胶接头，正是针对小口径管路的上述痛点设计的连接构件。从结构设计逻辑来看，接头两端采用带内螺纹的六角硬连接端，材质与橡胶主体通过硫化工艺牢固结合，六角结构的尺寸完全适配常规活动扳手的操作空间，安装时无需定制专用工装，现场施工人员用常规工具即可完成拧紧操作，内螺纹的公差配合遵循通用管路螺纹标准，可直接与同规格的镀锌钢管、PPR转金属接头、设备进出水口实现无缝对接，无需额外加工转换接口。

　　中间的波纹状橡胶主体是整个接头的功能核心，波纹段的壁厚经过反复校核，既保证足够的承压能力满足暖通系统常规工作压力要求，又预留了合理的形变冗余，可在轴向、径向、角向三个维度补偿一定范围的安装偏差，比如现场布管时两段对接管路存在2度以内的角向偏差、3mm以内的径向错位，或是设备运行时沿管路轴向产生2-5mm的往复位移，都可以通过橡胶段的弹性形变吸收，不会在连接螺纹处产生持续的交变应力，从根源上降低螺纹松动、密封面渗漏的概率。

　　从安装边界来看，接头整体长度控制在常规管路接头的合理区间，两端六角头的对边尺寸符合小口径管接件的通用尺寸规范，安装时不会与周边的管路支架、保温层、相邻阀体产生空间干涉，即使在吊顶内、设备夹层这类安装空间局促的场景下，也能顺利完成装拆操作。橡胶材质的选型充分考虑暖通系统的介质特性，适配常规冷暖水、低压通风工况，不会因长期接触冷热循环介质出现过早老化、弹性失效的问题，同时橡胶本身的阻尼特性可以有效隔断设备运行沿管路传递的微幅振动，减少振动沿管路传导产生的结构传声，提升暖通系统运行时的室内声环境品质。

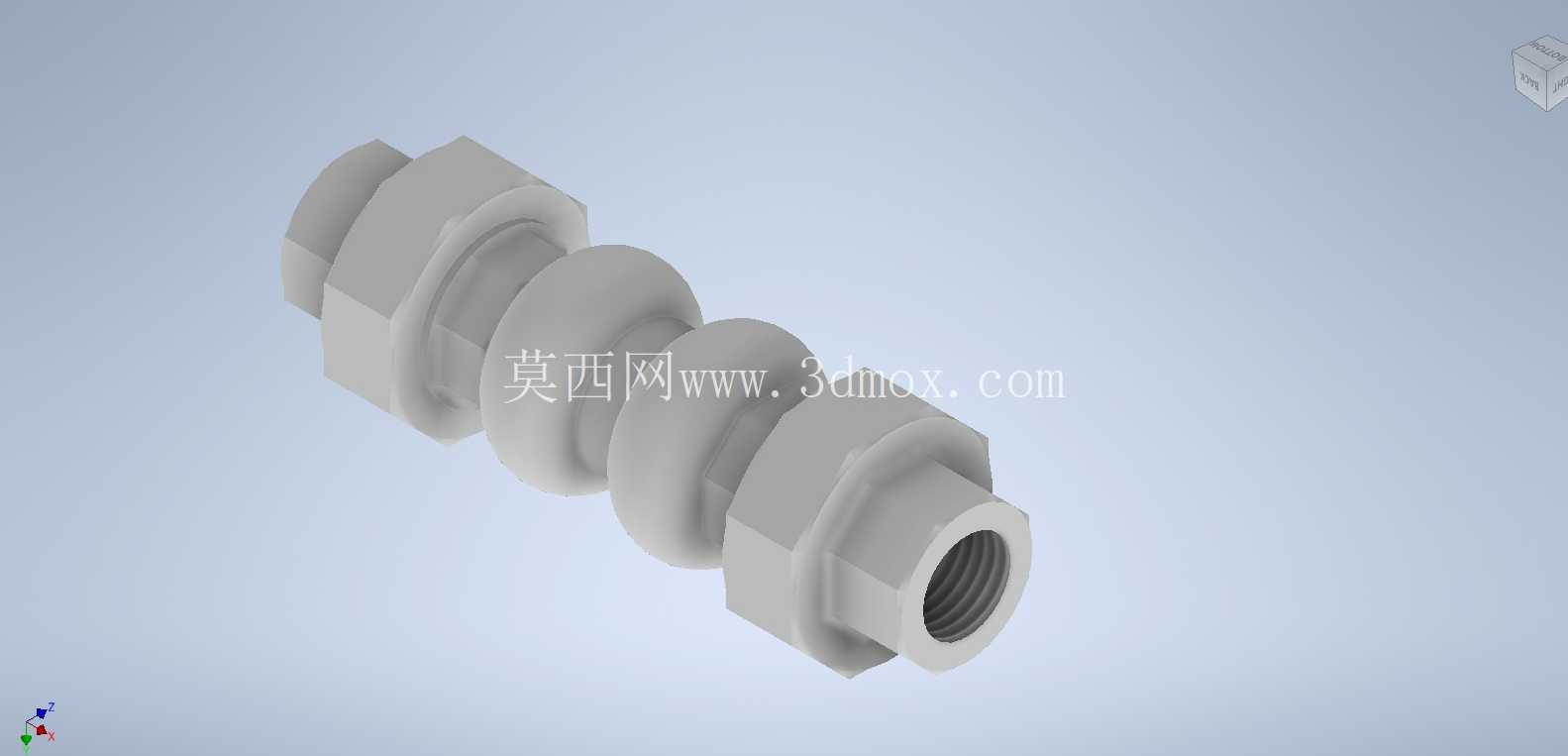

　　在实际项目应用中，这类接头常被安装在空调末端风机盘管的进出水口、小型水泵的进出口管路段、新风系统的小口径风管柔性连接段，用来抵消设备与硬管之间的安装误差，吸收设备启停、运行时产生的振动位移，避免硬连接状态下管路应力长期累积导致的接口渗漏、管路开裂问题。建模过程中，对两端六角连接端的螺纹细节做了符合工程实际的简化处理，既保留了螺纹的装配特征方便后续做装配干涉检查，又避免了过于细碎的螺纹特征导致模型占用过多计算资源；中间橡胶波纹段的曲面过渡做了连续曲率处理，还原橡胶件硫化成型时的自然圆角过渡，没有生硬的棱角，符合实际产品的工艺特征，模型的各段尺寸比例完全参照实物测绘参数，可直接用于管路系统的装配仿真、安装空间校核、施工方案模拟，帮助设计人员在方案阶段就预判管路连接的可行性，减少现场安装时的改管工作量。
