丹佛斯DN100口径压力平衡阀结构设计

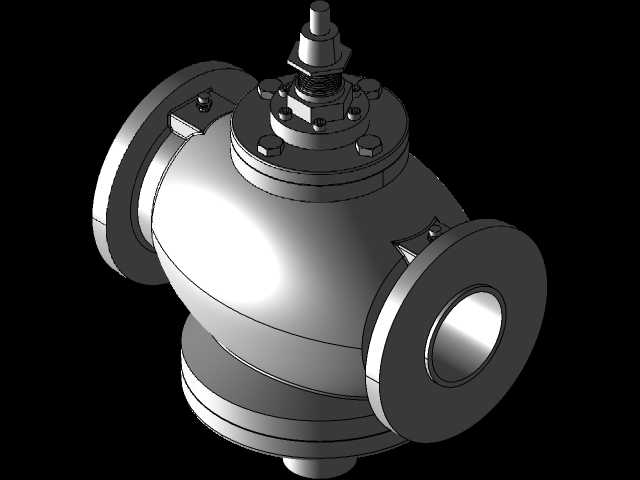

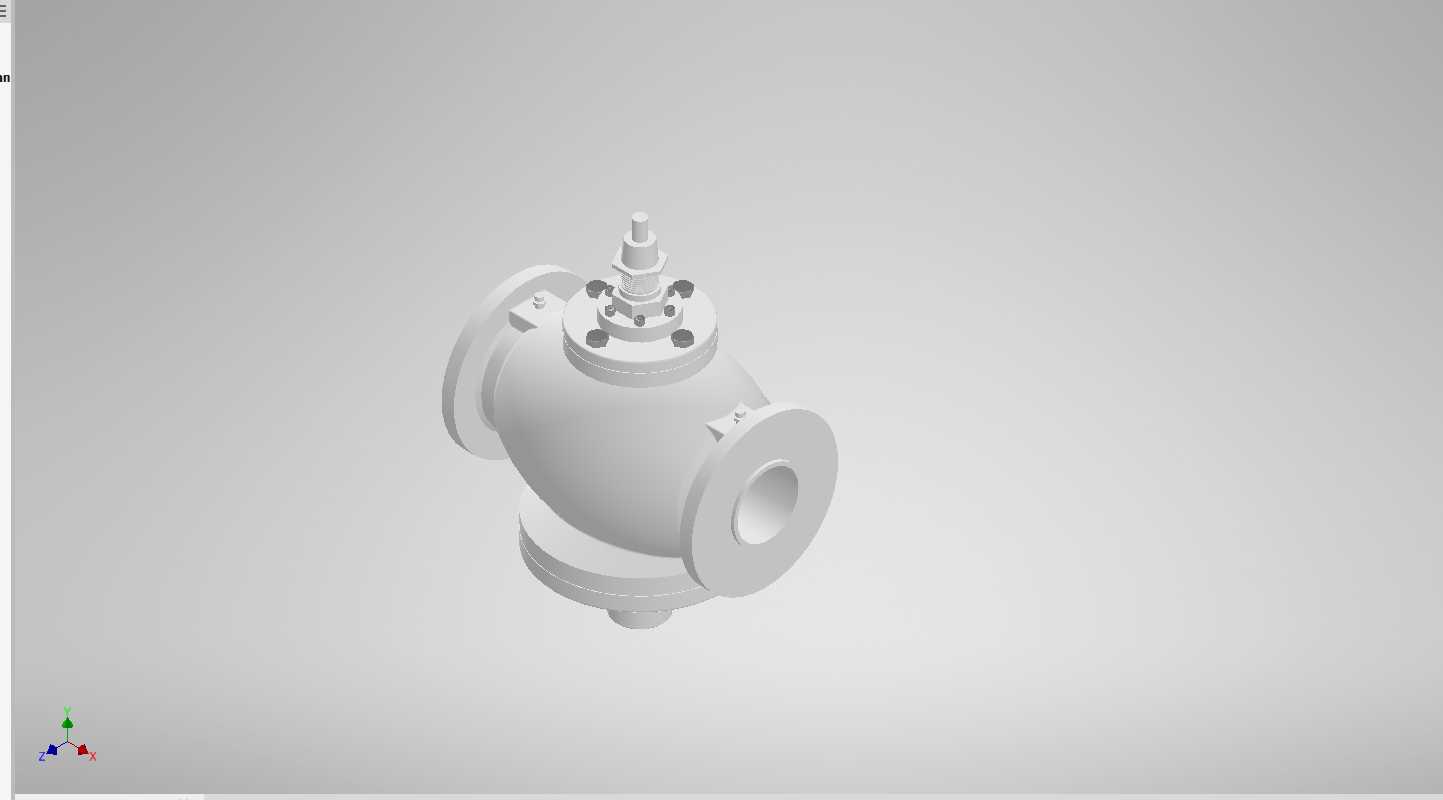

在城市集中供热管网、大型中央空调水系统、工业循环流体输送管线中，压力波动带来的管网水力失调、设备承压过载、流量分配不均是长期困扰运维与设计人员的核心问题，这款DN100口径的压力平衡阀，正是针对这类工况开发的流体调控部件。从结构设计逻辑来看，该阀采用了直通式铸造阀体流道，进出口采用法兰连接形式，公称通径100mm的流道设计匹配常规DN100管线的安装尺寸，法兰端面的螺栓孔位、密封面凸台尺寸完全适配同压力等级的国标法兰配对要求，安装时无需额外加工过渡连接件，可直接与管线法兰组对装配。阀体中部的腔室集成了压力平衡阀芯组件，区别于普通截止阀的单端受压结构，平衡腔通过内置引压通道将阀后压力导入阀芯背压腔，抵消大部分流体介质对阀芯的轴向推力，使得执行端调节时仅需克服阀芯摩擦力与极小的压差作用力，大幅降低了大口径阀门调节时的操作力矩，不管是配套手动执行机构还是电动调节执行器，都能实现更精准的开度控制，避免小开度下的阀芯振荡问题。从外形安装边界来看，该阀整体采用侧进底出？不对，是两通式水平安装结构，进出口轴线处于同一水平线上，阀体顶部的阀杆装配段预留了足够的执行器安装空间，不管是加装手动涡轮头还是电动执行机构，都不会和周边管线、支吊架产生空间干涉，阀体底部设置了排污螺塞结构，在管线检修时可排空阀腔内部的残留介质，避免冬季冻裂或者长期积液带来的内腔腐蚀。在实际工况应用中，这类压力平衡阀通常安装在换热站的分支管线、楼宇立管入口、工业循环水系统的支路节点上，通过阀芯开度的精准调节，平衡不同支路的压损差异，让整个管网的流量分配符合设计预期，避免近端支路流量过大、远端支路流量不足的水力失调问题，同时内置的压力平衡结构可以在系统压力出现小幅波动时，自动维持阀后压力的相对稳定，减少下游设备受到的压力冲击，延长换热器、水泵、末端散热设备的使用寿命。建模过程中对阀体的铸造圆角、流道过渡段做了等比例还原，阀芯与阀座的配合面、阀杆的密封填料腔结构都做了细节呈现，法兰连接面的密封槽、螺栓孔的位置精度都按照实际产品的装配公差做了匹配，可直接用于管线布置的碰撞检查、阀组安装的空间校核，也可作为同类阀门结构优化设计的参考原型，帮助设计人员快速完成阀组布置的方案迭代，减少现场安装时出现的尺寸错配、空间不足等问题。
