间歇传动用日内瓦轮结构三维设计

　　日内瓦轮也就是常说的槽轮机构，是机械传动领域里实现间歇运动最经典的结构之一，在各类需要步进送料、周期转位的自动化设备里应用极广，从轻工包装线的工位转盘，到机床的自动换刀刀架，再到电影放映机的胶片抓片机构，都能看到这类结构的身影。它最核心的作用，就是把曲柄端输入的连续匀速旋转运动，转化为槽轮端的周期性间歇转动，不需要额外加装离合器或者电控程序，纯机械结构就能实现固定节拍的步进输出，可靠性远高于很多电控间歇方案，在高速、高可靠性要求的工位转位场景里优势非常明显。

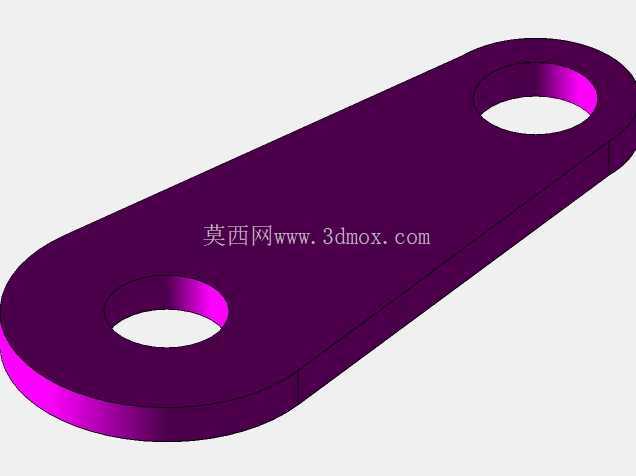

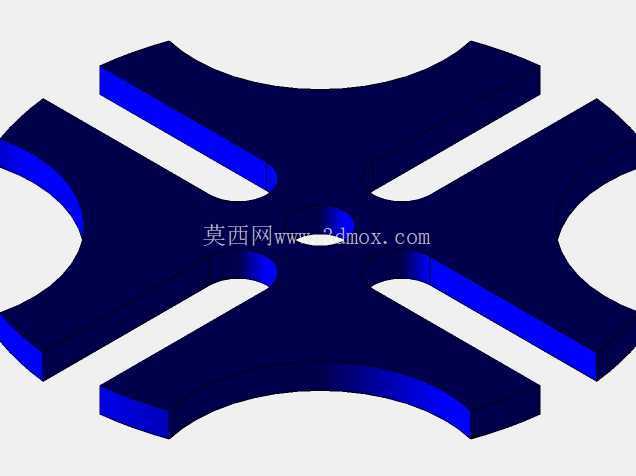

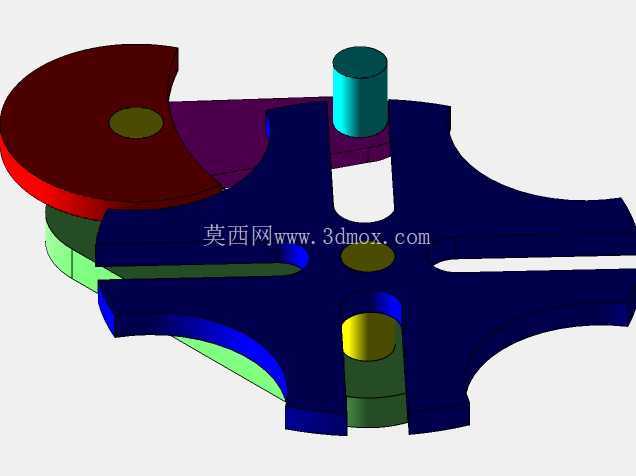

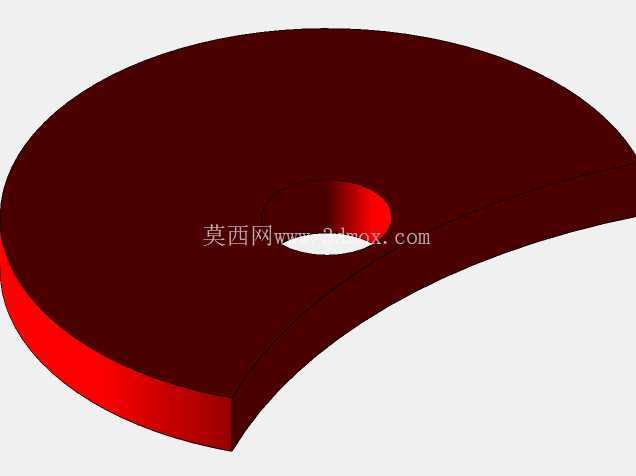

　　从结构设计逻辑来看，这套日内瓦轮采用的是最常见的外啮合单圆柱销布局，主动曲柄上的圆柱销在进入槽轮的径向导槽时，会带动槽轮同步转动，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和曲柄端的外凸锁止弧完全贴合，此时槽轮会被完全锁止，不会因为负载惯性出现窜动，直到圆柱销再次进入下一个导槽，才会启动下一次转动周期。这套结构里槽轮一共开设了四个径向导槽，对应曲柄每旋转一整圈，槽轮就完成90度的定角度转位，转位过程的动程角、锁止弧的配合间隙都是经过反复校核的，既保证转位过程没有卡滞，也能让锁止阶段的定位精度满足常规工位的定位要求，不需要额外加装定位销就能实现±0.1度级别的重复定位精度。

　　在实际设计这类结构的时候，首先要明确设备的工位数量，也就是槽轮的槽数，常规的外啮合槽轮槽数多在4到8之间，槽数越少，单次转位的角度越大，转位过程的冲击也会相应提升，四槽结构是兼顾转位效率和运行平稳性的最常用选择，适合大部分四工位的自动化装配、检测设备。设计时首先要确定中心距，也就是曲柄回转中心和槽轮回转中心的直线距离，这个尺寸是整个机构的安装基准，直接决定了槽轮的直径、曲柄销的回转半径，两个中心的位置公差必须控制在0.02mm以内，否则会出现转位卡滞或者锁止阶段间隙过大的问题。曲柄销的直径需要和槽轮的导槽宽度做间隙配合，单边间隙控制在0.01到0.02mm之间，间隙过小会导致装配难度提升、运行磨损加快，间隙过大则会在转位启动和停止阶段产生明显的冲击，缩短机构使用寿命。锁止弧的轮廓设计是整个结构的核心，必须保证圆柱销完全脱离导槽的瞬间，两个锁止弧刚好完全贴合，在圆柱销即将进入导槽的瞬间，锁止弧刚好脱离接触，不能出现锁止干涉或者锁止空程的问题。

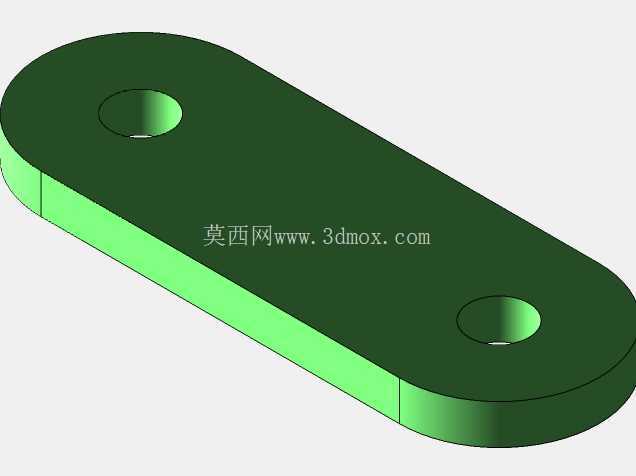

　　从安装边界来看，这套结构的轴向尺寸非常紧凑，所有零件都可以堆叠安装在同一安装板上，槽轮和曲柄都采用轴孔配合的方式安装在固定心轴上，心轴可以直接固定在设备的安装立板上，不需要额外设计复杂的支撑结构。槽轮的输出端可以直接连接工位转盘、送料辊或者其他需要间歇转动的负载，只要负载的转动惯量在设计允许范围内，就可以直接驱动，不需要额外加装减速机构。在实际选型应用的时候，需要注意这套结构的适用转速区间，因为槽轮在转位启动和停止的瞬间存在柔性冲击，所以曲柄的输入转速不宜过高，一般控制在每分钟100转以内，适合中低速的间歇转位场景，如果需要更高的转位速度，就需要对槽轮的导槽轮廓做修正，或者加装缓冲结构来降低冲击。另外在装配的时候，要保证曲柄和槽轮的端面完全平行，两个回转轴线的平行度公差要控制在0.01mm以内，否则会导致曲柄销和导槽的单侧磨损加剧，长期运行后会出现定位精度下降的问题。日常维护时只需要在导槽和锁止弧的配合面定期涂抹润滑脂，就可以保证长期稳定运行，结构本身没有易损件，只要装配精度达标，使用寿命可以达到数万小时，非常适合在各类无需频繁调整节拍的自动化设备上使用。
