差速器传动总成内部结构三维数模

　　这套差速器传动总成的三维数模，完整还原了对称式锥齿轮差速器的全部内部结构，从输入轴端的花键连接段到两侧半轴输出端的花键接口，再到差速器壳内部十字轴、行星锥齿轮、半轴锥齿轮的啮合配合关系，都做了1:1的结构还原，没有做简化省略处理。在实际工程应用中，这类差速器主要配套在前置后驱车型的驱动桥内部，也可用于小型工程机械、农用运输车辆的轮边动力分配单元，核心作用是在车辆转向或者行驶在不平路面时，允许两侧驱动轮以不同转速转动，避免轮胎出现滑拖磨损，同时保证两侧驱动轮都能获得足够的附着力输出扭矩。从结构设计逻辑来看，这套数模里的差速器壳采用了分体式设计，通过螺栓将左右两部分壳体紧固为整体，十字轴的四个轴颈分别嵌入差速器壳对应的定位槽内，行星锥齿轮空套在十字轴轴颈上，背面与差速器壳内的球面支撑面贴合，工作时可以在随差速器壳公转的同时实现自转，两个半轴锥齿轮分别与两侧行星齿轮啮合，内花键与半轴的外花键配合传递扭矩，齿轮啮合间隙、半轴齿轮与差速器壳之间的止推垫片位置都在数模里做了明确的结构预留，方便后续做受力仿真或者装配干涉检查。

　　从安装边界来看，输入轴端的花键参数、轴颈直径、密封段的长度都符合常规商用车驱动桥的匹配尺寸，两侧半轴的花键规格、伸出长度也预留了足够的安装调整空间，差速器壳两端的轴承安装位直径、跨距尺寸都按照标准轴承选型做了匹配，不需要额外做结构修改就可以直接适配常规的圆锥滚子轴承安装位。在实际建模过程中，这套数模对齿轮的齿形参数做了精准还原，行星齿轮与半轴齿轮的啮合接触区位置、齿侧间隙都符合差速器的设计规范，输入轴与差速器壳连接的花键段做了退刀槽结构，避免装配时出现干涉，轴上的密封槽、挡圈槽位置也都按照实际加工工艺做了结构体现，没有出现工艺无法实现的尖角或者封闭腔体结构。

　　对于结构设计从业者来说，这套数模可以直接作为差速器结构设计的参考模板，在做同类型产品开发时，可以直接提取齿轮啮合参数、安装接口尺寸做适配修改，减少基础建模的重复工作量；对于设备选型人员来说，可以通过数模直观了解差速器的内部动力传递路径，核对安装边界尺寸是否匹配自身的驱动桥设计需求，不需要拆解实物就能掌握内部的配合关系；对于三维建模学习者来说，可以通过拆解这套数模学习锥齿轮啮合结构的建模方法，掌握花键连接、轴类零件与壳体配合的建模规范，理解差速器实现两侧车轮差速功能的结构原理。

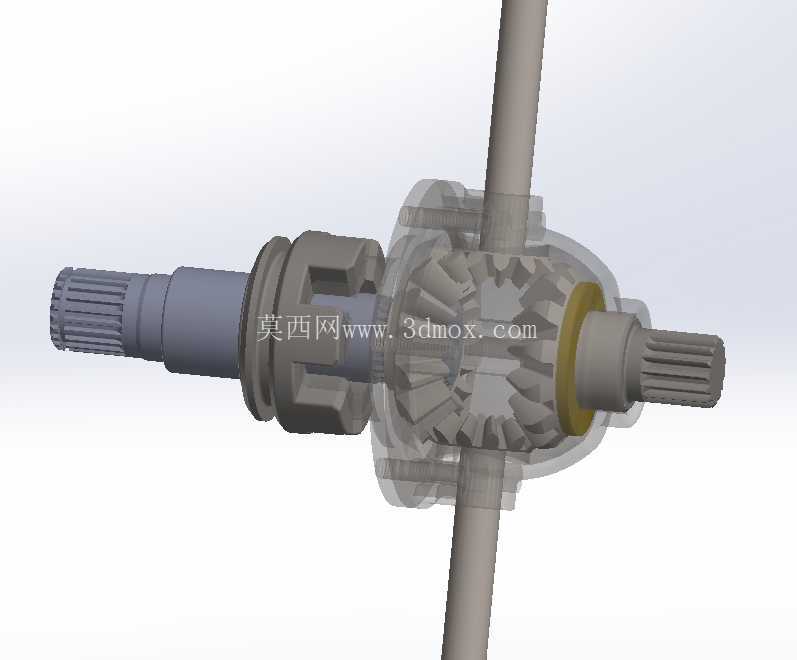

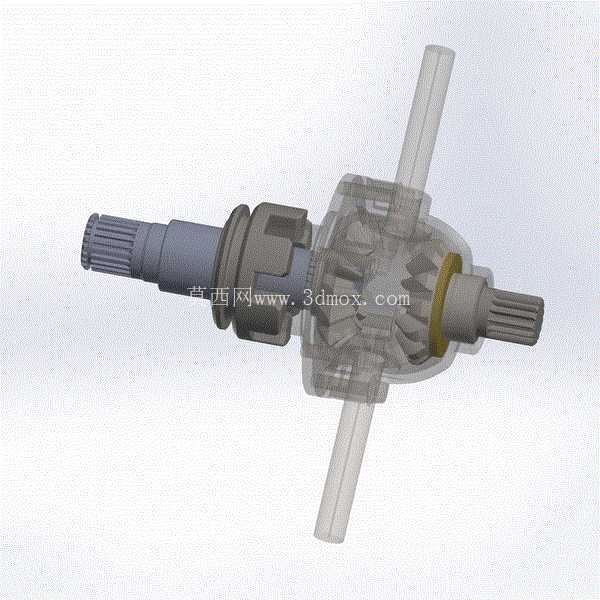

　　数模里的透明壳体展示部分，是为了更直观呈现内部齿轮的布置关系，实际生产中差速器壳采用铸铁或者铸钢材质，具备足够的强度承受齿轮啮合时的径向力与轴向力，行星齿轮与半轴齿轮背面的止推垫片采用耐磨铜合金材质，在数模里也预留了垫片的安装厚度空间，装配时可以通过调整垫片厚度来控制齿轮的啮合间隙，保证传动平稳性。输入轴端的花键用于连接传动轴传来的动力，动力通过输入轴传递到差速器壳，带动十字轴与行星齿轮公转，当两侧车轮阻力一致时，行星齿轮不会自转，动力平均分配给两侧半轴齿轮；当车辆转向时，内侧车轮阻力更大，行星齿轮在公转的同时产生自转，让外侧半轴齿轮的转速高于内侧，实现差速功能，这套数模完整还原了整个动力传递路径上的所有零件配合关系，没有遗漏任何关键结构细节。
