电源变压器用同轴阶梯凹腔滑板结构件

　　在中小功率工频电源变压器的装配体系里，这类带同轴阶梯凹腔的环形滑板是绕组与铁芯端侧定位、绝缘隔离的核心配套构件，并非通用滑动导向类零件，很多刚接触变压器结构设计的工程师容易把它和传动类滑板混淆，实际它的应用场景完全围绕变压器内部的绕组支撑、层间限位展开。日常接触的桌面式线性电源、小型工控设备内置隔离变压器、低压照明回路配套的降压变压器里，只要是采用环形叠片铁芯或者卷绕铁芯的结构，端侧基本都会配置这类滑板构件，用来抵消绕组绕制后产生的轴向应力，避免漆包线在长期通电受热、设备振动过程中出现松散移位，进而引发层间绝缘破损、匝间短路的故障。

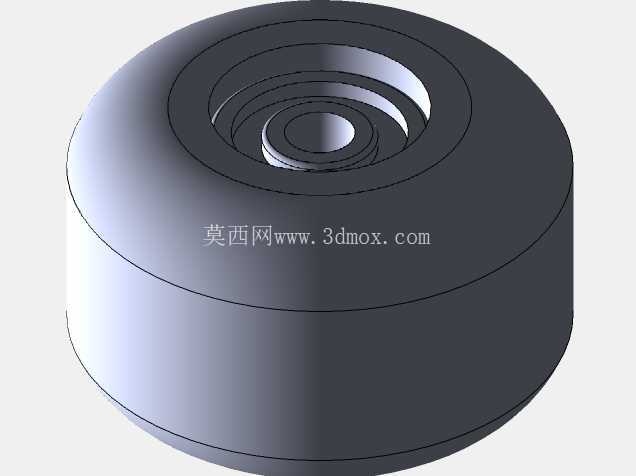

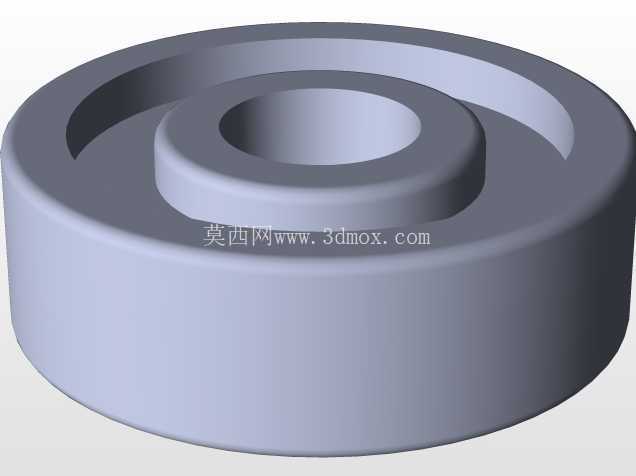

　　从结构设计逻辑来看，这个零件采用同轴多阶梯凹腔的构型完全是匹配变压器铁芯与绕组的阶梯排布特性：最中心的小直径凹腔是用来避让铁芯中心的穿心固定螺杆，很多小型变压器会通过中心螺杆搭配上下端的这类滑板把铁芯、绕组整体锁紧在安装底座上，凹腔的深度刚好可以容纳螺杆的头部或者配套的平垫、弹垫，避免金属紧固件直接接触漆包线造成绝缘击穿；往外逐层扩大的阶梯环面，分别对应不同线径绕组的端部位置，每一层阶梯的高度差刚好匹配对应绕组的绕制厚度，绕组绕制完成后端部刚好抵在对应的阶梯环面上，不需要额外添加绝缘端圈就能实现不同电压等级绕组之间的轴向隔离，既减少了装配时的零件数量，也能避免额外绝缘件累积的尺寸公差造成整体装配高度超差。

　　零件整体采用矮圆柱的外形设计，最大外圆尺寸和对应变压器的铁芯外径保持一致，安装时外圆和变压器外壳的内壁预留0.8-1.2mm的间隙，既可以给浸漆过程中绝缘漆的流动留出通道，也能避免零件受热膨胀后卡滞在外壳内部。所有阶梯的过渡位置都做了R0.3的圆角处理，没有尖锐的棱角，这一点是变压器绝缘结构设计里的细节要求——如果存在锐边，在绕组压紧过程中很容易割破漆包线的绝缘漆层，哪怕只是微小的破损，在长期高压工作环境下都可能发展成绝缘击穿点；同时圆角过渡也能让浸漆时绝缘漆更好地附着在零件表面，形成连续完整的绝缘层，避免出现气隙引发局部放电。

　　从实际使用的功能特性来说，这类滑板一般采用绝缘性能稳定的酚醛塑料或者增强尼龙材质加工，和金属端板相比，它本身就具备良好的绝缘性能，不需要额外做表面绝缘处理，同时材质本身有一定的韧性，在绕组受热膨胀时可以产生微小的弹性变形，缓冲热应力，避免刚性挤压造成漆包线绝缘层破损。零件的端面平面度控制在0.1mm以内，保证和绕组端面接触时受力均匀，不会出现局部压力过大压伤内层漆包线的情况；中心凹腔和外圆的同轴度公差控制在0.05mm以内，装配时可以保证整个绕组和铁芯的同轴度，避免出现绕组偏心造成的磁路不对称，降低变压器的空载损耗和工作噪音。

　　很多工程师在设计这类零件的时候容易忽略阶梯面的宽度设计，实际上每一层阶梯环面的宽度都要比对应绕组的径向宽度大1.5-2mm，一方面是给绕组绕制时的径向尺寸偏差留出余量，避免绕组端部超出环面失去支撑，另一方面是在相邻绕组之间形成足够的沿面绝缘距离，满足不同电压等级之间的绝缘安全要求。比如初级绕组和次级绕组之间对应的阶梯环面，宽度就要满足对应电压等级的爬电距离要求，不需要额外添加绝缘隔片就能达到安规标准，简化整个变压器的装配流程。

　　在实际装配场景里，这类滑板一般是成对使用，分别安装在铁芯和绕组的上下两端，中心穿入锁紧螺杆后按照规定扭矩锁紧，锁紧力的大小也和滑板的材质强度直接相关——设计时会根据变压器的整体重量、绕组的轴向压紧力要求，调整滑板的厚度以及材质的玻纤添加比例，保证在长期工作温度120℃的环境下，零件不会出现明显的蠕变变形，避免锁紧力下降造成绕组松动。零件的外圆上一般不需要额外做定位结构，因为绕组绕制完成后最外层的绝缘包扎层会和滑板外圆贴合，浸漆固化后整个绕组、滑板、铁芯会形成一个牢固的整体，完全可以满足日常使用中的抗振动要求，哪怕是用在车载小型电源这类振动环境相对恶劣的场景，也不会出现构件移位的问题。
