电源变压器配套拍板组件结构设计

项目分类:变压器 发布时间:2025-01-13 ID:894044
  • 电源变压器配套拍板组件结构设计
  • 电源变压器配套拍板组件结构设计
  • 电源变压器配套拍板组件结构设计
  • 电源变压器配套拍板组件结构设计
  • 电源变压器配套拍板组件结构设计
  • 电源变压器配套拍板组件结构设计
  • 电源变压器配套拍板组件结构设计

  在中小功率工频电源变压器的批量组装与现场运维场景中,拍板组件是实现绕组引线定位、外部接线端夹紧固定的核心配套结构件,并非独立功能器件,其设计合理性直接影响变压器接线端的抗拉扯性能、绝缘可靠性以及后期检修的拆装效率。很多一线结构设计人员在做变压器配套结构时,容易忽略这类小组件的细节校核,往往照搬通用夹件结构,最终在现场接线时出现引线压接不牢、绝缘距离不足、安装位与铁芯夹件干涉等问题,反而增加了现场整改的工作量。

  从实际功能逻辑来看,这套拍板组件的核心作用有三个层面:首先是对从变压器绕组侧引出的漆包线或者引出电缆做径向约束,避免引线在长期受外力拉扯、设备运行振动的过程中出现根部焊点脱焊、漆皮磨损绝缘失效的问题;其次是作为外部接线的过渡承载结构,拍板上的安装平面可以预留接线端子的固定位,让现场接线时线缆端头有稳定的支撑,不会因为接线扭力过大导致内部引线受力;第三是实现与变压器铁芯夹件的快速挂装,不需要额外做复杂的焊接或者打孔工序,适配现有常规壳式变压器的夹件安装尺寸。

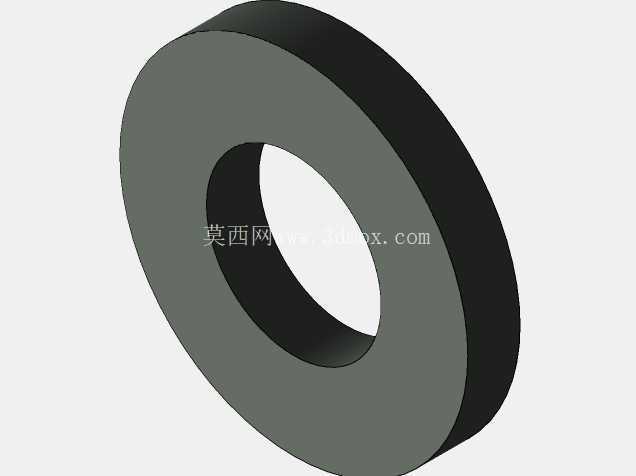

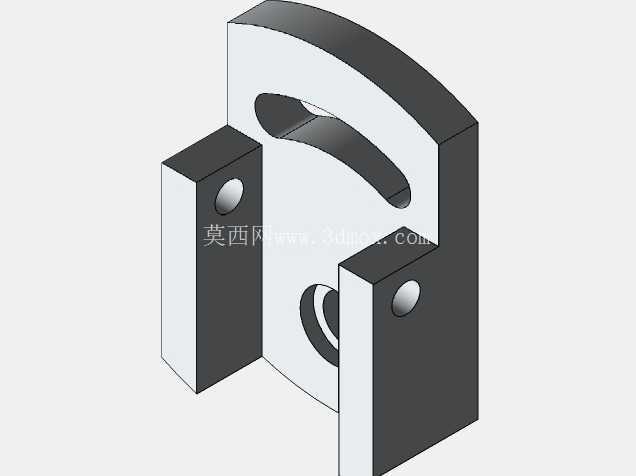

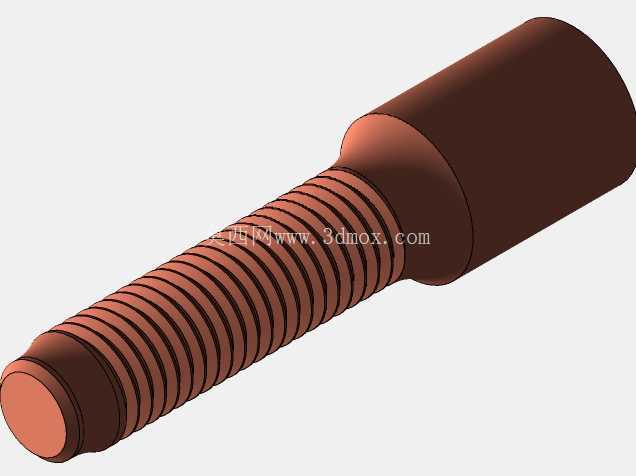

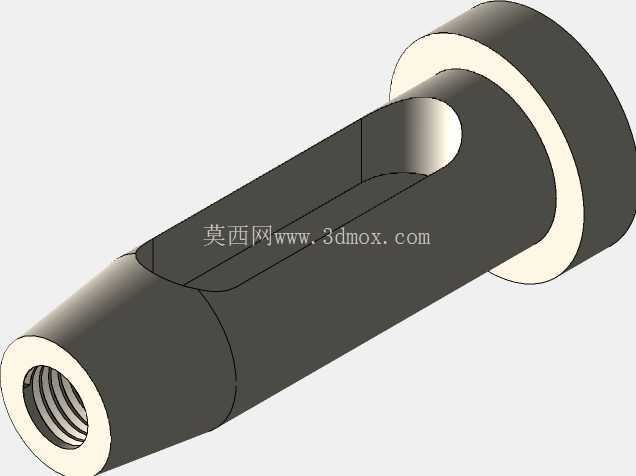

  设计思路上,这套组件没有采用复杂的一体化压铸结构,而是拆分了挂装基座、压接拍板、锁紧圆柱销、引线护套四个独立零件,全部采用常规钣金冲压与机加工工艺即可实现量产,不需要开特殊成型模具,对于小批量定制化的变压器生产场景来说,能有效压缩加工周期与制造成本。挂装基座的C型开口结构是整个组件的安装基准,开口的内槽尺寸严格匹配常规100-500VA容量电源变压器的夹件钢板厚度,安装时只需要将开口卡在夹件的预设位置,穿入圆柱销即可完成固定,不需要在夹件上额外攻丝,安装效率比传统螺丝固定的结构提升40%以上。压接拍板上的弧形让位槽是经过反复校核的结构,槽的弧度与常用引出电缆的外径匹配,压接时不会出现电缆被锐角切割外护套的问题,同时槽内预留的0.5mm间隙可以适配不同线径的引出线,不需要针对每一种线径更换压接块。引线护套采用锥面过渡结构,从压接位置向外逐渐收窄,既可以对引线引出端做弯折缓冲,避免引线在根部出现直角弯折导致线芯断裂,也能增加爬电距离,满足低压电器的绝缘安全要求。

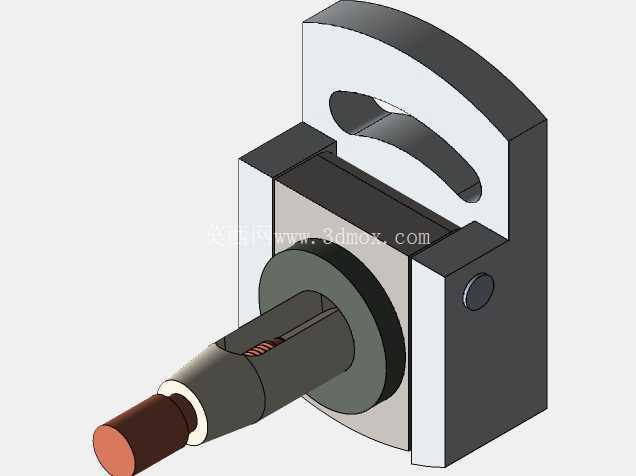

  从安装边界尺寸来看,整个组件的总宽度控制在42mm以内,总高度不超过65mm,沿引线轴向的伸出长度为58mm,这个尺寸边界是经过多轮现场适配确定的:既不会因为尺寸过大超出变压器外壳的内部安装空间,导致外壳装配时出现干涉,也不会因为尺寸过小导致压接行程不足,无法夹紧不同线径的引线。挂装基座的两个侧面做了1.5mm的倒角处理,避免安装时锋利的钣金边缘划伤操作人员或者破坏引线绝缘层;圆柱销的安装孔采用H7公差配合,既保证销子插入后不会因为振动松脱,也能在需要拆卸维护时用简单工具即可顶出,不需要破坏性拆解。

  在实际工程应用中,这类拍板组件常被用在机床控制变压器、小型设备配套电源变压器、楼宇照明回路隔离变压器的接线端结构中,相比传统的直接将引线从变压器外壳孔穿出的固定方式,带拍板组件的结构在抗振动测试中,引线能承受150N的轴向拉力不出现位移,完全满足低压电器设备的接线强度要求。设计过程中需要特别注意的是,压接拍板与挂装基座之间的配合面要做平整处理,不能有冲压产生的毛刺或者翘曲,否则压接时会出现局部应力集中,长期使用后压接力下降导致引线松动;另外挂装开口的深度要足够,保证组件卡在夹件上之后,即使圆柱销出现意外脱落,组件也不会直接从夹件上滑落,避免接线端短路的风险。很多新手设计师在做这类结构时,往往只关注单个零件的尺寸,忽略组件装配后的整体公差累积,比如压接槽的中心与引线引出中心的同轴度如果超过1mm,就会导致引线安装后出现偏斜,长期受力后一侧绝缘层被过度挤压,缩短使用寿命,这套结构在设计时将同轴度公差控制在0.3mm以内,即使零件加工出现少量公差偏差,也能通过装配时的微调满足使用要求。
