电源变压器配套法兰式安装固定座结构

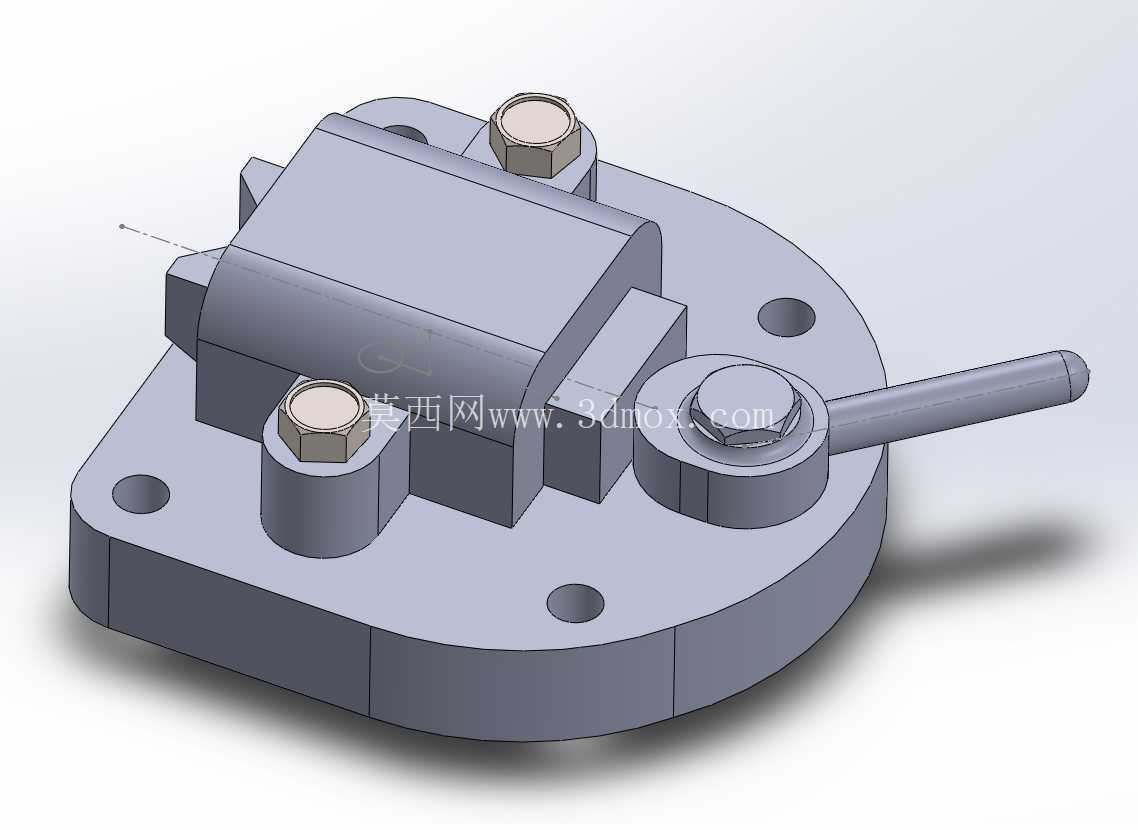

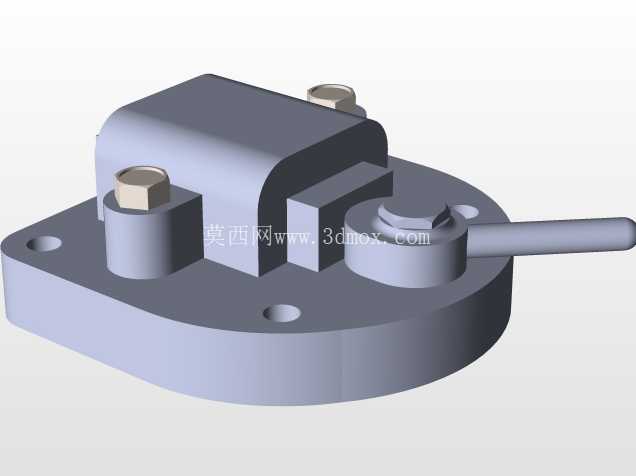

　　该固定结构主要面向小功率电源变压器的舱内安装场景，常见于工业控制机柜内部板载供电模块、小型机电设备内置供电单元的装配环节，解决传统变压器直接螺接存在的定位偏差、接线端受力易损、运维拆装不便的实际问题。结构整体采用带圆角的圆形法兰盘作为安装基体，法兰盘上均布3个沉头安装孔，孔位间距适配市面主流10-20W灌封式电源变压器的安装孔距，沉孔设计可让内六角安装螺栓完全沉入盘面以下，避免螺栓头突出干涉变压器本体放置，同时保证安装后法兰底面与安装板面完全贴合，不会出现局部翘曲导致的应力集中。

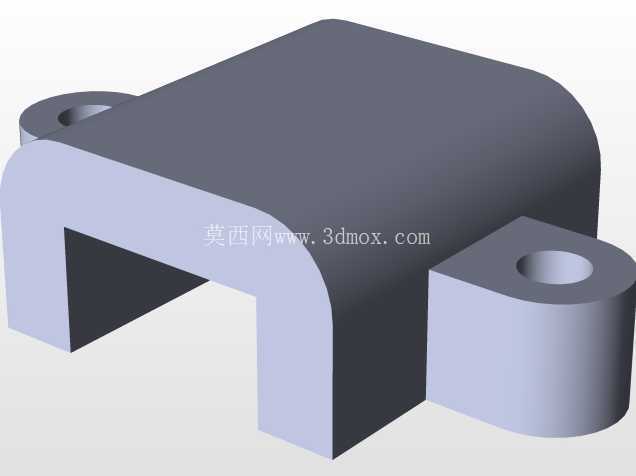

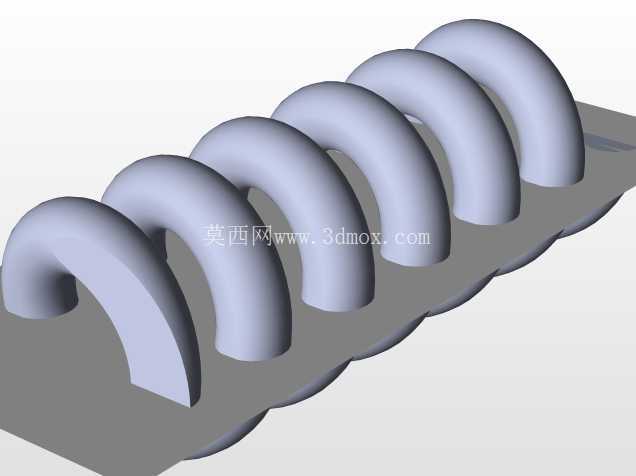

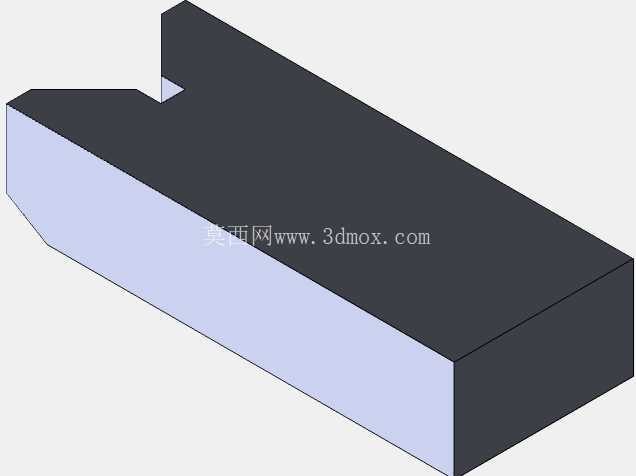

　　法兰盘上设置两个一体式凸台柱，凸台柱顶端加工内螺纹孔，用于配合六角薄螺母压紧变压器本体，凸台柱的高度经过匹配计算，刚好对应变压器本体两侧的安装耳厚度，压紧后螺母端面与变压器安装耳之间预留0.1mm的弹性间隙，既可以避免刚性压接导致变压器外壳开裂，也能防止设备运行振动造成螺母松脱。法兰盘侧边集成了一体式线缆固定座，固定座采用开槽压合结构，搭配单颗内六角压紧螺栓，可将变压器输出线缆在出线端做完全固定，避免外部拉扯线缆时作用力直接传递到变压器内部接线端子，从结构上杜绝接线拉脱、虚接的故障风险。

　　设计阶段优先考虑了加工工艺性，整个基体结构可采用单块铝合金型材一次性铣削成型，无复杂倒扣结构，不需要拆件做二次装配，加工时仅需采用普通三轴CNC设备即可完成全部工序，法兰盘边缘做R2圆角处理，避免装配时锐边割伤操作人员或划破线缆绝缘层。安装边界方面，法兰盘整体最大外径为68mm，整体装配完成后总高度为32mm，沉头安装孔适配M4内六角螺栓，安装时仅需在安装板上对应位置加工3个φ4.5的通孔即可完成固定，不需要额外做定位销孔，两个压紧凸台的中心距为42mm，可兼容同安装尺寸的多款小型变压器固定需求。

　　线缆固定座的开槽宽度为6mm，可适配外径3-5mm的多芯护套线缆，压紧螺栓采用M3规格，拧紧力矩控制在0.6N·m即可实现线缆的可靠固定，不会压伤线芯。结构设计时充分考虑了运维便利性，拆装变压器时仅需松开两个凸台柱上的压紧螺母即可取下变压器本体，不需要拆卸整个法兰基座，大幅降低后期更换供电模块的工时；线缆固定端的螺栓松开后即可调整线缆出线方向，可适配不同走线方向的机柜内部布线需求。整个结构的受力路径经过优化，变压器自身重量通过两个凸台柱均匀传递到法兰盘，再通过三个均布的安装点分散到安装板面，长期运行不会出现局部受力变形的问题；法兰盘表面可做阳极氧化处理，提升绝缘性能与抗腐蚀能力，适配潮湿、多粉尘的工业现场使用环境。
