锥台形中空绝缘接线套结构设计

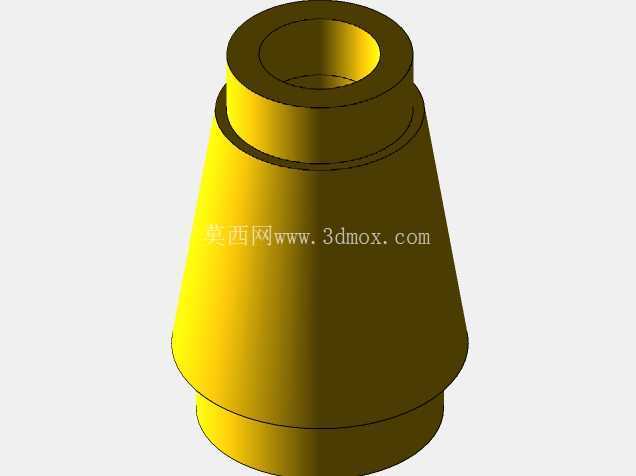

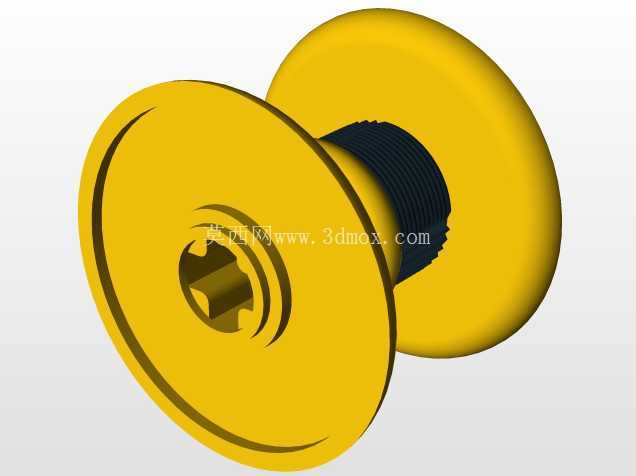

　　在电力输配、低压电控回路的接线作业场景里，这类锥台形中空绝缘套是接线端防护、绝缘隔离环节的常用配套零件，日常多配套在电源变压器、小型配电模组的输出接线端位置，用来隔绝带电接线柱与外部金属构件、操作人员的直接接触，避免接线端裸露引发的爬电、误触短路问题，同时也能对接线位置的线缆弯折起到一定的限位缓冲作用，减少线缆根部反复弯折导致的铜丝断裂、绝缘皮破损故障。从结构设计逻辑来看，整体采用上窄下宽的锥台构型，并非随意选择的外形：下部大直径端可以更稳妥地贴合设备壳体的安装基面，增大接触面积降低安装面的压强，避免长期使用后绝缘件受挤压出现开裂变形；上部小直径端则用来收拢引出的线缆，让线缆穿出位置的间隙更小，减少灰尘、水汽顺着接线间隙进入设备内部的概率，同时也能让线缆引出方向更规整，方便后续的线束整理与布线作业。零件整体为中空贯通结构，内壁的直径尺寸需要匹配对应接线柱的外径以及常用线缆的线径范围，设计时预留了合理的装配间隙，既不会因为间隙过小导致装配时卡滞、需要强行压装损伤绝缘壁，也不会因为间隙过大出现零件晃动、接线端受力偏移的问题。上下两端都设计了凸起的环形止口，上端的止口可以和配套的压线螺母、密封垫圈配合，实现线缆穿出位置的轴向定位，下端的止口则卡在设备壳体的安装孔位上，不需要额外打胶或者增加紧固件就能实现初步的安装定位，降低装配工序的复杂度。

　　从安装边界来看，零件的最大外径出现在锥台下部位置，设计时需要匹配设备壳体上预留的安装沉孔尺寸，保证安装后零件下端面和壳体表面完全贴合，不会出现局部翘起导致的密封缝隙；零件的总高度则要兼顾接线柱的裸露长度，既要完全罩住接线柱的带电部分，满足电气安全距离的要求，也不能过高导致外部布线时和周边其他元器件产生干涉。材质选择上这类零件一般会选用耐温、绝缘性能稳定的工程塑料，设计时壁厚保持均匀过渡，从上端到下端的壁厚变化控制在合理范围内，避免注塑成型时出现缩痕、内应力集中的问题，锥面的倾斜角度经过反复调整，既保证安装时的导向便利性，也能让零件自身的结构强度满足日常使用中的抗挤压、抗碰撞要求，不会因为轻微的外力磕碰就出现碎裂。

　　在实际的设备运维场景里，这种结构的绝缘套拆装也很方便，不需要特殊工具就能完成更换，当接线端需要重新接线、维护时，可以直接拆下绝缘套，作业完成后再复位安装，不会因为零件结构复杂增加运维的工作量。中空内壁的光滑度也有明确要求，不能有明显的毛刺、合模线凸起，避免穿线时刮伤线缆的绝缘皮层，长期使用后也不会因为内壁的尖锐棱角磨损线缆导致绝缘失效。锥面的外形设计还有一个实用的考量，就是当设备表面有凝露、少量积水时，水会顺着锥面自然流下，不会积存在零件和安装面的接缝位置，降低了接缝位置因为长期积水导致的绝缘性能下降、金属安装件锈蚀的风险。

　　上下端的环形凸起除了定位作用，也能增强零件两端的结构强度，避免安装时用力按压导致端部开裂，同时在和密封垫圈配合时，凸起的结构可以让垫圈的压缩量更均匀，提升接线位置的防尘防水能力。在三维建模过程中，这类零件的建模逻辑需要优先保证回转体的同轴度，中空内孔和外锥面必须保持严格同轴，否则安装后会出现偏心，导致一侧间隙过大、另一侧和接线柱摩擦的问题；壁厚的均匀性需要在建模阶段就反复核对，避免出现局部壁厚过薄导致的强度不足，或者局部壁厚过厚导致的成型缺陷。对于不同电压等级的使用场景，只需要调整零件的整体高度、壁厚以及内孔直径，就能适配不同的安全距离要求和接线柱尺寸，不需要大幅改动整体的锥台构型，具备很好的系列化拓展空间，能够覆盖从小型控制变压器到中型电源模组的接线防护需求。
