产线盒类工件直线推送机构设计

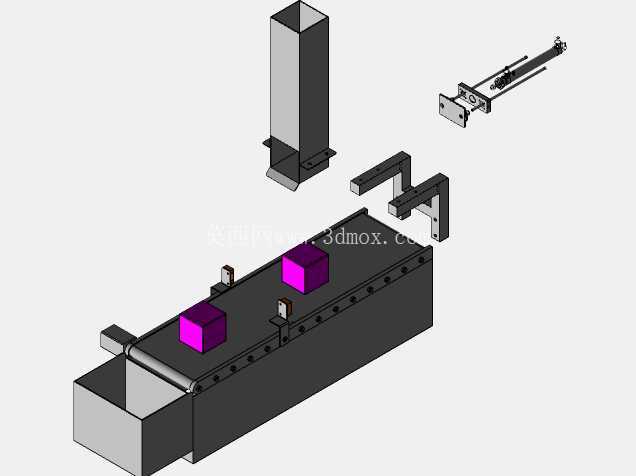

　　这套推送机构主要面向轻工包装、电子组装类产线的盒状工件工位转运需求，适配规整立方盒体的单方向直线移位作业，常见于包装段的物料补位、检测工位的工件上料、装箱段的整列推送环节，可直接对接皮带输送线的末端工位，解决盒类工件从输送线到下一作业位的精准移位问题，避免人工取放的节拍波动与定位偏差。从结构组成来看，整套机构分为直线驱动单元、工件承载输送段、导向安装支架、接料料斗四个核心部分，驱动端采用单杆直线执行元件搭配侧装连接支架，执行元件的伸出端通过L型转接板安装推块，推块工作面贴合盒体侧壁，推送过程中不会刮蹭盒体表面，适配纸质、塑料类外包装盒的推送作业，不会造成工件外观损伤。

　　承载输送段采用窄幅皮带输送结构，皮带两侧设置可调式侧挡条，挡条间距可根据盒体实际宽度进行调整，适配边长在80-150mm区间的立方盒体输送，输送段的机架采用标准铝型材拼接，安装孔位预留充足，可根据现场产线高度调整支撑脚高度，支撑脚底部设置防滑胶垫，无需额外打膨胀螺栓即可固定在车间地面，适配小批量产线的快速搭建需求。导向安装支架分为两组，分别固定在输送段的出料端两侧，支架上开设长圆孔，可调整驱动单元的安装高度与前后位置，保证推块的推送中心与盒体中心高度一致，避免推送过程中出现盒体卡滞、倾翻的问题，支架的折弯处设置加强筋，长期承受推送反力不会出现形变，保证重复推送的位置精度。

　　接料料斗设置在输送段的进料端，料斗侧壁做倾斜导面，盒体从上游设备落入料斗后可顺着导面滑到皮带承载面上，无需额外导向结构即可完成上料对位，料斗与输送段的对接处设置圆角过渡，不会刮蹭盒体边角。设计过程中优先考虑了机构的通用性，所有安装接口均采用标准件连接，驱动单元可根据现场节拍需求更换不同行程、不同推力的型号，无需改动主体支架结构；输送段的驱动辊采用可调张紧结构，皮带长期使用出现松弛后可直接调整张紧螺栓，无需拆解整体结构即可完成维护。

　　安装边界方面，整套机构的横向总宽度控制在400mm以内，纵向总长度根据推送行程可在600-1000mm区间调整，整体高度可在700-1000mm区间适配不同产线的高度差，驱动单元的安装位预留了传感器安装支架，可搭配光电传感器实现盒体到位检测，完成自动推送的逻辑控制，无需人工触发作业。实际运行过程中，盒体从上游落入接料料斗后滑到皮带面上，皮带运转将盒体输送到推送位，传感器检测到盒体到位后触发驱动元件伸出，推块将盒体沿垂直于皮带输送的方向推到下一作业工位，驱动元件缩回后等待下一个盒体到位，整套动作循环节拍可控制在2秒以内，满足中低速产线的作业需求。结构上所有运动部件均设置在机架内侧，外部无突出的尖锐结构，车间作业过程中不会造成人员磕碰风险，所有润滑点均预留注油孔，日常维护只需定期给直线执行元件的导杆、输送辊的轴承加注润滑脂即可，维护难度低，适合非专业设备维护人员的日常保养。
