圆盘式工件排队收集输送机构设计

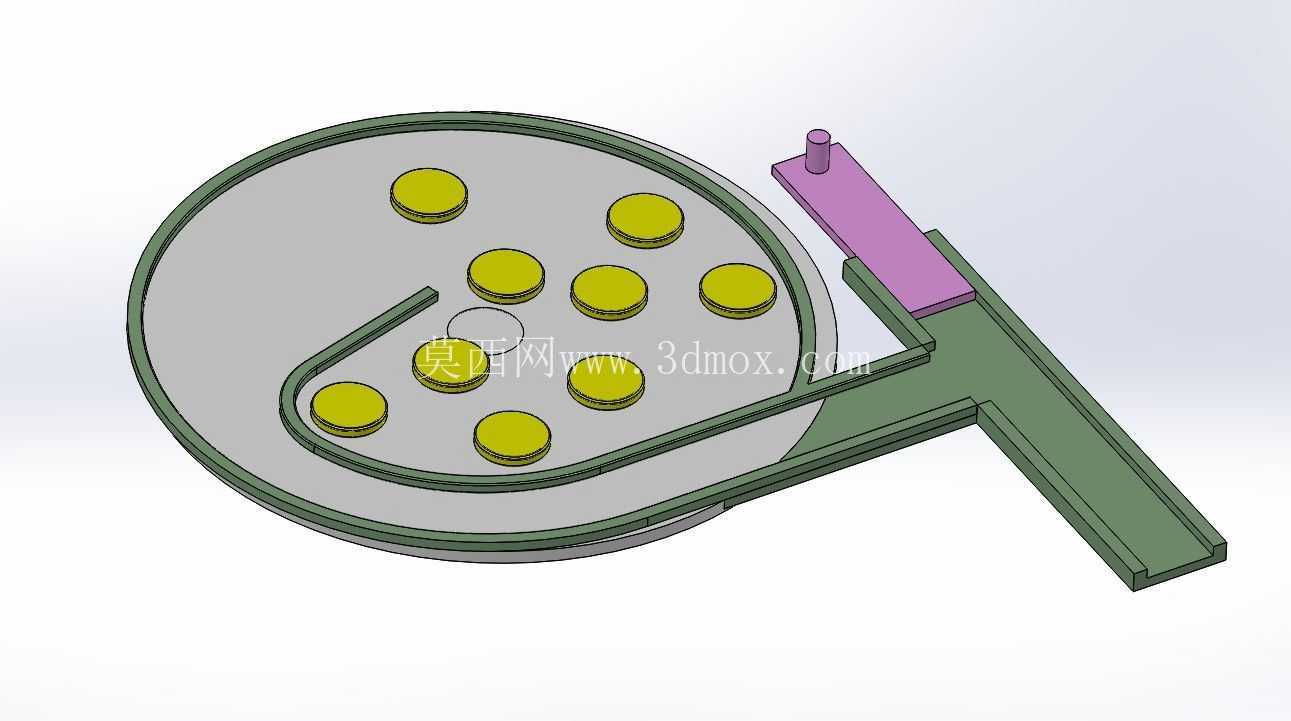

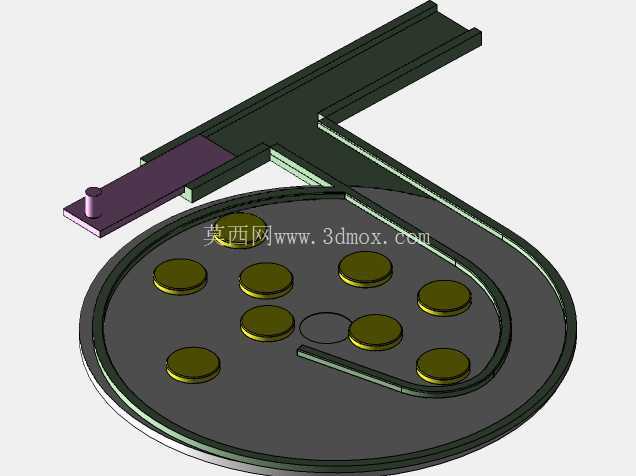

　　在小尺寸圆片状工件的自动化加工、装配产线中，工件的有序排队供给是衔接前后工序的核心环节，这类机构常被布置在振动盘出料末端、加工工位进料端，或是检测工序的出料收集段，解决散料无序堆积、无法按固定间距进入下一工位的痛点。该圆盘式排队收集机构采用单圆盘回转理料配合直线导槽输出的结构，整体结构紧凑，无需复杂的气动或电动执行元件即可完成工件的单排有序输出，适配厚度3-10mm、直径15-30mm的圆片状金属或非金属工件，在小五金件加工、电子元器件装配、纽扣类产品生产等场景中有着较高的应用适配性。

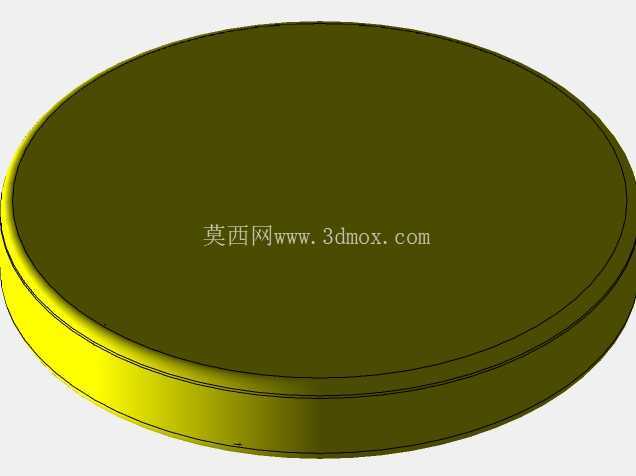

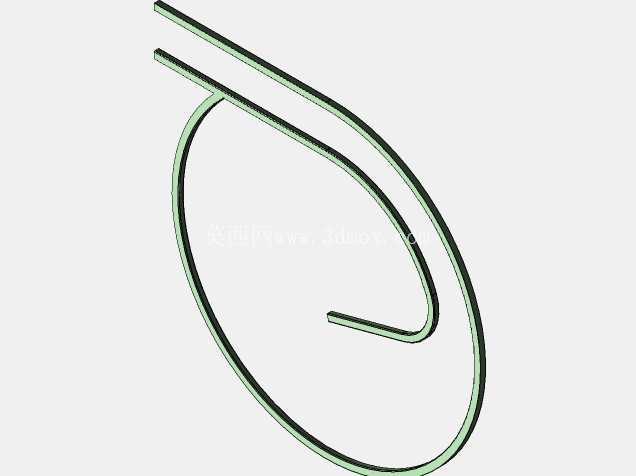

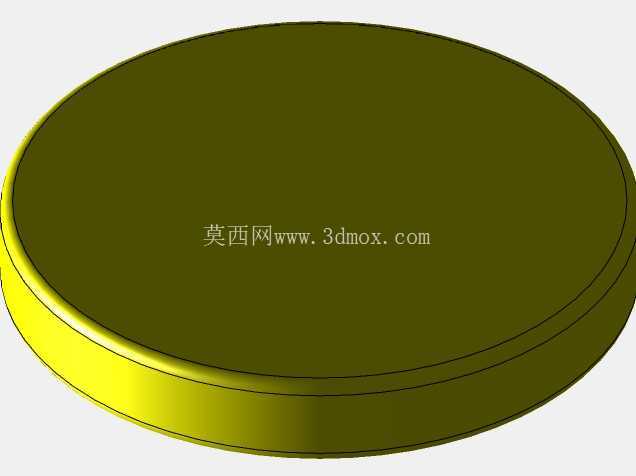

　　从结构设计逻辑来看，圆盘主体作为工件的承载与回转载体，盘面采用平整光滑的硬质材料加工，边缘设置围边防止工件在回转过程中甩出，围边高度略高于工件堆叠高度的1.2倍，避免多层工件卡滞。盘内的弧形导流挡板是核心理料元件，挡板与盘面间隙控制在工件厚度的0.8倍，仅允许单层工件通过，挡板的曲率经过反复校核，从圆盘外缘向中心出料口平滑过渡，引导工件在圆盘回转的离心力作用下，沿着导流挡板的轨迹逐步向直线导槽入口移动，过程中自动剔除姿态歪斜、堆叠的工件，使其重新回到圆盘区域参与下一轮理料。直线导槽的宽度设计为工件直径的1.1倍，深度为工件厚度的1.5倍，确保工件进入导槽后只能沿直线单排排列，不会出现翻转或并排卡滞的情况，导槽末端可直接对接加工工位的进料轨道，或是收集容器的入口，实现工件的连续有序供给。

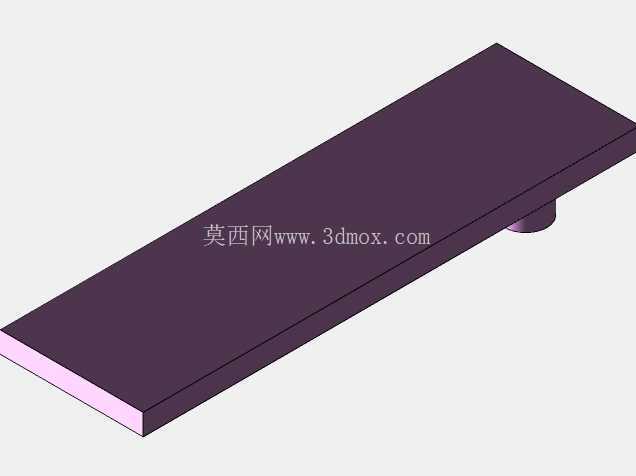

　　在安装边界方面，该机构整体占用空间较小，圆盘直径可根据产线布局需求在300-600mm区间调整，直线导槽长度可根据对接工位的距离灵活设计，安装时仅需将圆盘底部的驱动轴与减速电机输出轴连接，固定底座的安装孔位可适配常见的铝型材机架安装标准，无需对现有产线进行大规模改造即可完成加装。驱动部分采用低速减速电机直连，圆盘回转速度控制在5-15r/min，可根据工件的出料速度需求灵活调整，避免速度过快导致工件在导槽入口处堆积卡滞，或是速度过慢无法满足产线节拍要求。机构的挡料拨杆设置在直线导槽入口的侧方，采用弹性安装结构，当导槽内工件排满时，拨杆会被工件顶起，阻挡后续工件进入导槽，防止工件挤压变形，当导槽内工件被取走后，拨杆自动复位，后续工件可继续进入导槽，无需额外的传感器检测即可实现简单的满料停供功能，降低了机构的电控复杂度与制造成本。

　　从实际使用的可靠性角度出发，该机构的所有与工件接触的部位均做了圆角过渡处理，避免刮伤工件表面，导流挡板与导槽的连接位置做了平滑倒角，消除工件移动过程中的卡滞点。日常维护仅需定期清理盘面与导槽内的碎屑、油污，检查导流挡板的固定螺栓是否松动即可，无需复杂的保养流程。相较于传统的直线振动送料机构，该圆盘式排队收集机构的运行噪音更低，送料过程更平稳，对于表面易刮花的工件有着更好的适配性，同时结构更简单，加工制造成本更低，适合中小批量自动化产线的升级改造使用，也可作为独立的理料单元集成到专用装配设备中，完成散料的有序排队输出工序。在设计建模过程中，所有配合面的公差均按照机械加工的常规精度要求设定，圆盘的回转跳动量控制在0.1mm以内，确保工件在移动过程中不会出现跳动卡滞，导槽的直线度公差控制在0.2mm/m以内，保证工件在导槽内滑动顺畅，无卡顿现象。
