工业用带护栏室外钢制楼梯设计

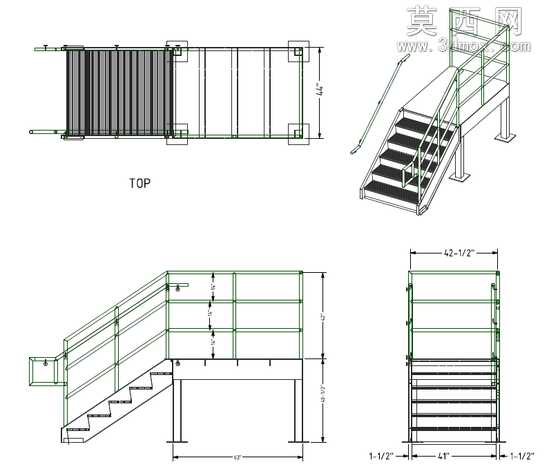

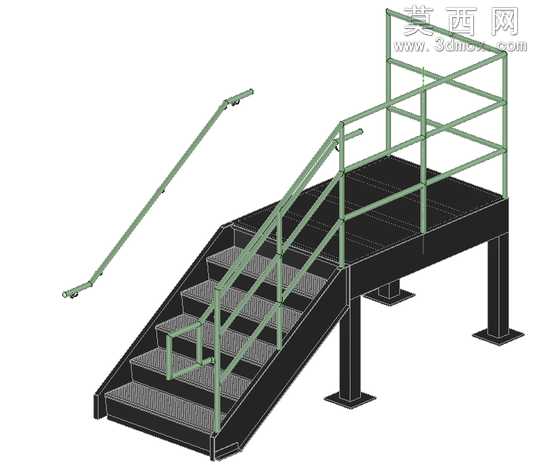

本作品为工业场景使用的室外钢制楼梯三维建模成果，建模过程围绕工业户外梯台的实用属性展开，首先完成整体结构的参数化搭建：以等边角钢作为梯段斜梁的基础型材，匹配防滑花纹钢板作为踏步面板，每级踏步的踢面高度、踏面深度均符合工业操作平台的通行安全规范，梯段上端衔接方形钢制操作平台，平台采用加厚花纹钢板作为台面，下方设置四根方形钢立柱作为支撑，每根立柱底部搭配方形地脚板，预留螺栓安装孔位，满足户外混凝土地面的锚固安装需求。护栏部分采用圆形钢管作为主材，依次搭建扶手横杆、中间防护横杆、竖向立杆，在梯段起始位置设置矮段防护栏，扶手沿梯段坡度顺滑延伸，末端超出梯段一定长度作为扶手收头，额外设置的壁挂式斜向扶手采用独立固定支座，可直接锚固于相邻建筑墙面，作为辅助通行防护构件。材质渲染阶段针对户外使用场景做了区分设置：踏步与平台台面赋予深灰色防滑金属材质，还原花纹钢板的凹凸纹理与哑光耐磨质感；护栏与扶手部分赋予淡绿色防锈漆金属材质，模拟工业钢构件常用的户外防护涂层效果；支撑立柱与地脚板赋予深黑色防锈漆面材质，区分不同构件的涂装工艺。设计过程中充分考虑户外钢梯的结构合理性，所有构件的连接节点均做了贴合实际焊接工艺的处理，梯梁与踏步、护栏与梯段、立柱与平台的衔接位置均还原了现场焊接的结构逻辑，同时预留了IGES通用格式的导出接口，可直接对接结构受力验算、构件下料加工等后续环节，整体模型无冗余面、参数可编辑，能够直接用于工业厂区户外操作平台的配套梯台设计参考，也可作为同类型钢结构梯具的建模基础模板，适配不同层高、不同通行宽度的定制化调整需求。
