医用注射器针筒推杆组合结构设计

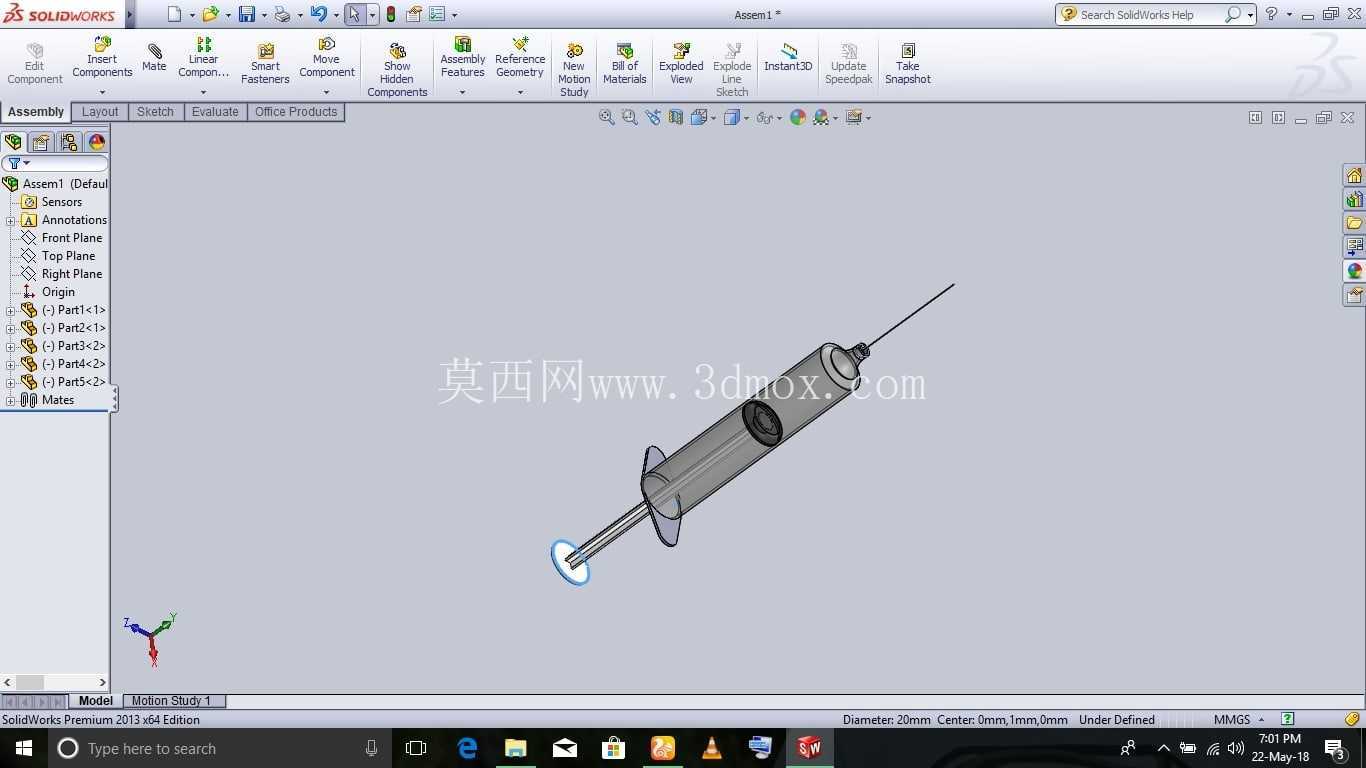

　　本次呈现的注射组件三维结构，覆盖临床静脉推注、药剂抽吸、实验室微量液体移取等多场景使用需求，日常临床场景中，护理人员可依托该结构完成药液抽取、静脉给药、皮试液配置等操作，实验室场景下也可适配不同规格针头完成微量试剂的精准移取，结构设计完全贴合手持操作的人机工程逻辑，无需额外辅助工装即可完成单手或双手的抽吸、推注动作。从功能特性来看，整套组件包含针筒、活塞胶塞定位结构、推杆、针头连接座四个核心部分，针筒内壁做了等径光滑曲面处理，保证活塞推进过程中无卡顿、无漏液，筒身外侧预留了刻度标识的贴合平面，方便生产环节印刷容量刻度，使用时可直接读取推注容量；推杆前端的活塞卡槽采用过盈配合定位结构，装配时将橡胶活塞卡入卡槽后，可保证活塞与推杆同步运动，不会出现推注过程中活塞脱落、推杆空行程的问题；针头连接座采用标准鲁尔接头结构，可适配市面上绝大多数规格的一次性注射针头，连接后锥面贴合密封，推注过程中不会出现针头处漏液、针头脱落的情况。

　　设计过程中优先考虑了手持操作的受力逻辑，针筒外壁设置了两处对称的指靠凸缘，推杆尾端设置了拇指按压的圆盘结构，抽吸药液时食指与中指勾住针筒尾部凸缘，拇指拉动推杆即可完成负压抽液，推注时拇指按压推杆尾端圆盘，食指中指抵住凸缘即可稳定控制推注速度，凸缘边缘做了圆弧过渡处理，长时间操作也不会出现硌手的问题。尺寸边界上，整套组件总长度控制在110mm左右，针筒外径控制在12mm，针筒内部通径为8mm，常规状态下容量可覆盖5ml规格的使用需求，推杆的有效行程控制在75mm，完全抽拉状态下推杆不会从针筒尾部脱出，尾部设置了限位凸台，当推杆拉至最大行程位置时，凸台会抵住针筒尾部的限位台阶，避免操作时推杆整体拉出导致药液洒漏；针头连接端的锥度采用6%的标准鲁尔锥度，可兼容国标规格的注射针头，装配后连接长度不小于8mm，保证连接强度与密封性能。

　　结构装配逻辑上，所有零件均采用同轴设计，针筒、推杆、活塞、针头连接座的中心轴线重合度控制在0.1mm以内，推进过程中活塞不会出现偏磨，可有效延长组件的使用寿命，也能保证推注过程中推力均匀，不会出现推力忽大忽小导致的推注剂量不准问题；针筒前端的出液口做了缩径处理，出液口内径控制在1.5mm，既可以保证药液流出顺畅，也能在搭配针头时减少药液残留，降低给药剂量的误差。

　　针对不同使用场景的适配性，该结构可通过调整尺寸参数衍生出1ml、2ml、10ml、20ml等不同容量的规格，只需调整针筒通径、长度以及推杆行程即可完成系列化设计，核心的连接结构、操作结构无需改动，可大幅降低系列化产品的开模与生产难度；针筒尾部的凸缘尺寸统一为20mm宽度，适配临床使用的注射器固定支架、注射泵等配套设备，可直接装入常规注射泵的卡槽内，实现自动化匀速推注，无需额外定制转接夹具。细节处理上，推杆表面做了均匀的加强筋结构，既可以降低零件的材料用量，也能提升推杆的抗弯强度，推注过程中即使施加侧向力，推杆也不会出现弯曲变形，保证活塞运动的同轴度；针筒前端与针头连接座的衔接处做了圆弧过渡，没有尖锐棱角，避免生产、使用过程中出现应力集中导致的零件开裂，也能减少清洁时的卫生死角，降低消毒环节的残留风险。
