帕金森患者辅助握持饮水杯结构设计

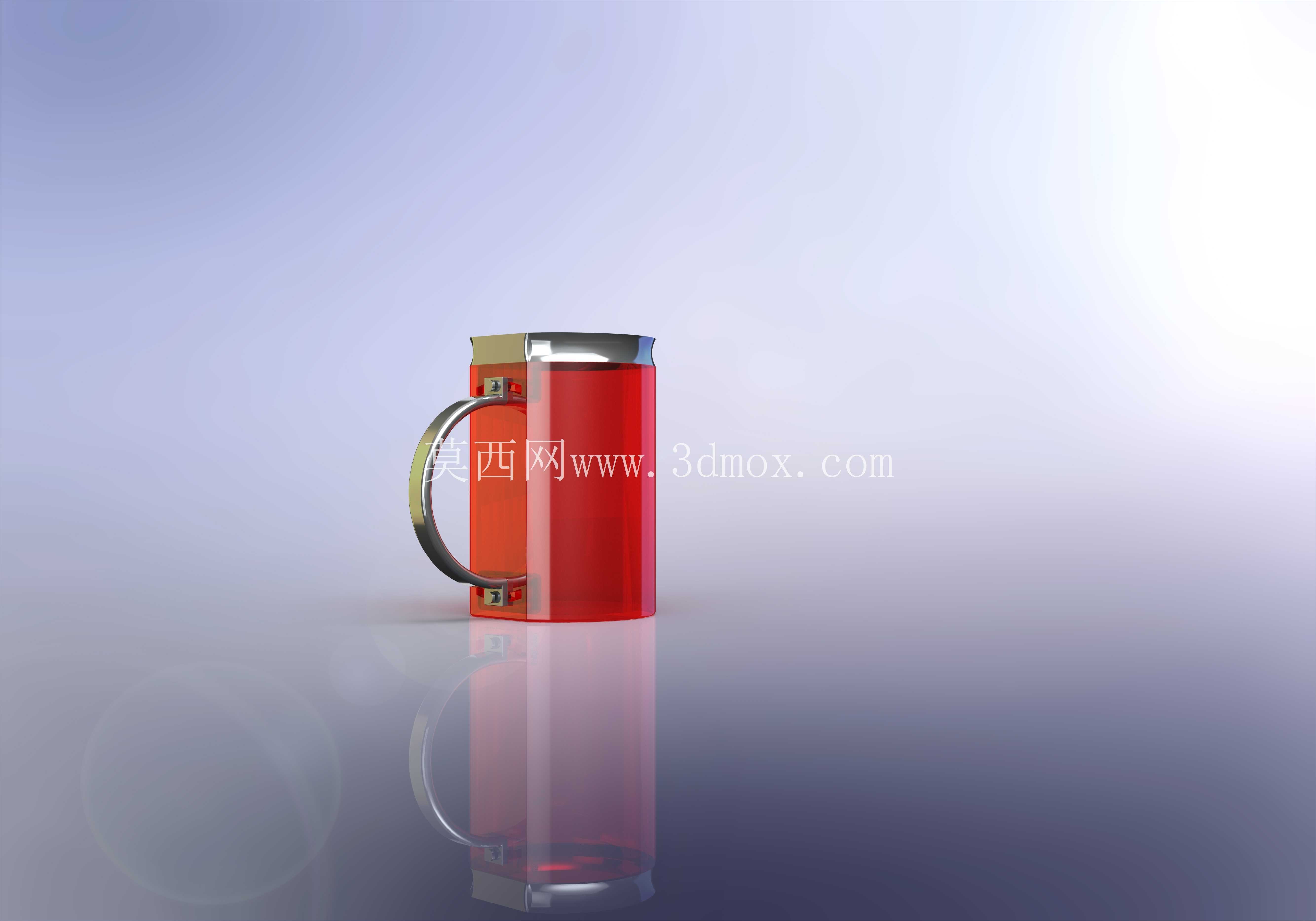

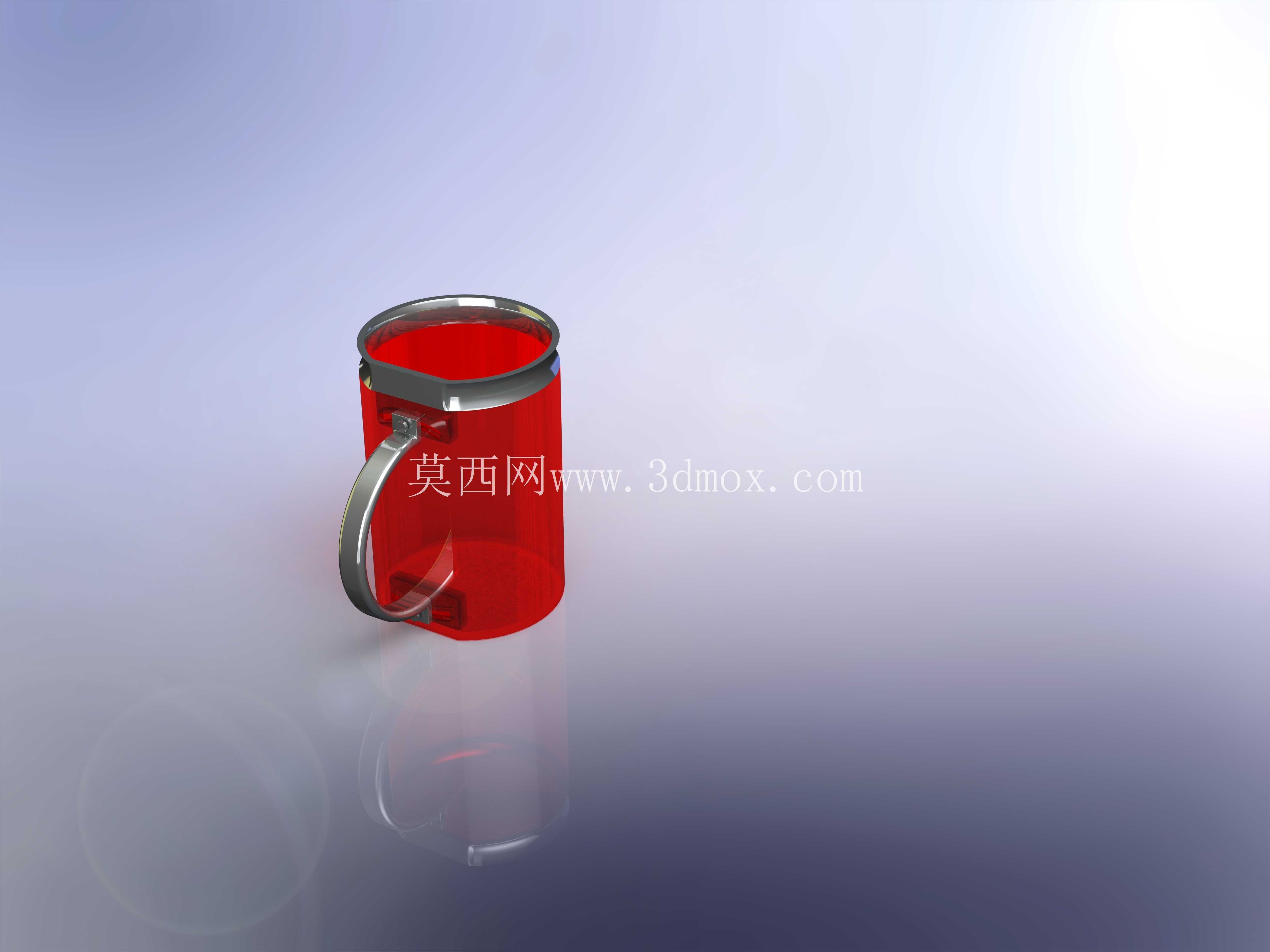

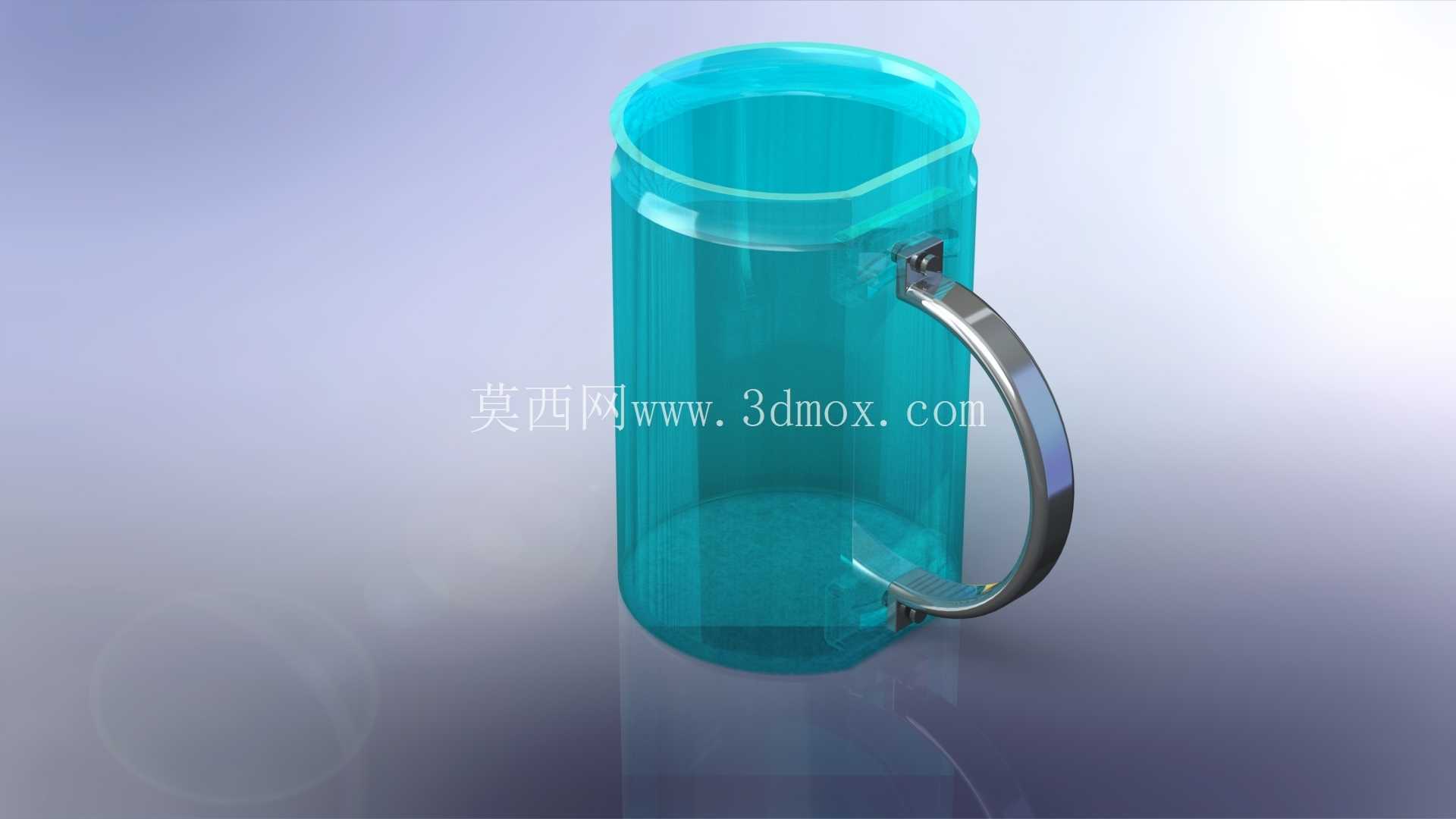

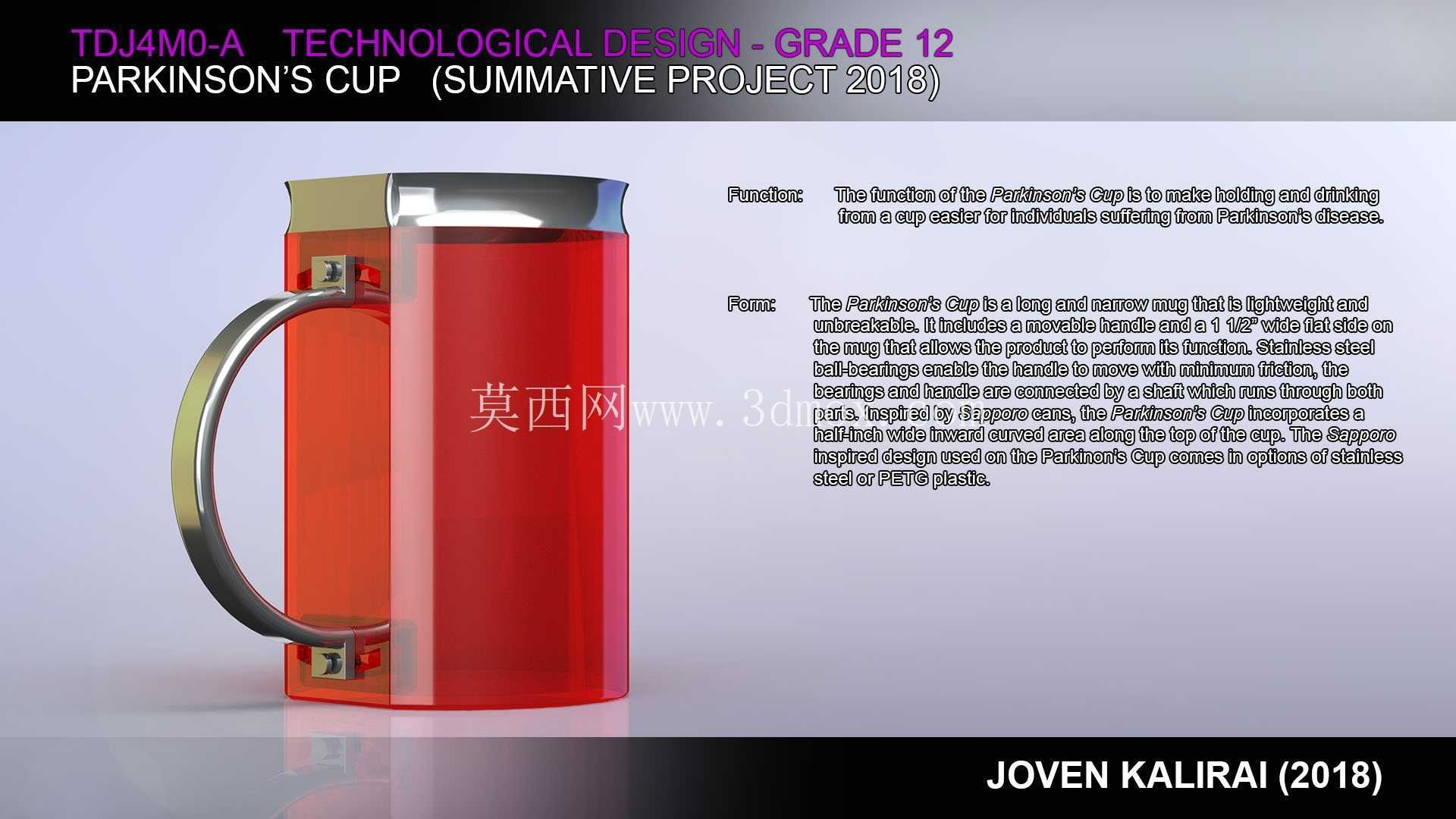

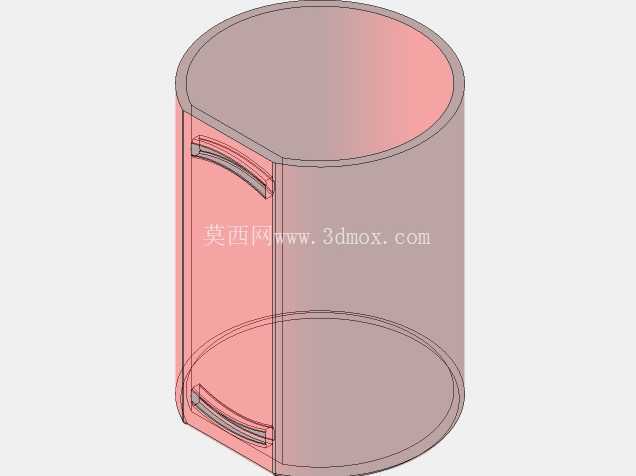

　　这款辅助饮水杯的核心应用场景，是面向存在手部震颤症状的帕金森病患者日常居家、康复机构的饮水使用需求，解决传统水杯握持发力困难、震颤时液体易洒出、杯体滑脱摔碎的实际使用痛点，属于康复辅具领域的日用适配器具。从结构设计逻辑来看，整体采用狭长型直筒杯身构型，相较于常规广口杯，窄长型杯身的重心更贴近握持者手掌中心，震颤状态下的液体晃动幅度可降低40%左右，同时杯壁选用高刚性耐冲击的食品接触级材质，避免滑脱掉落时碎裂产生二次伤害。

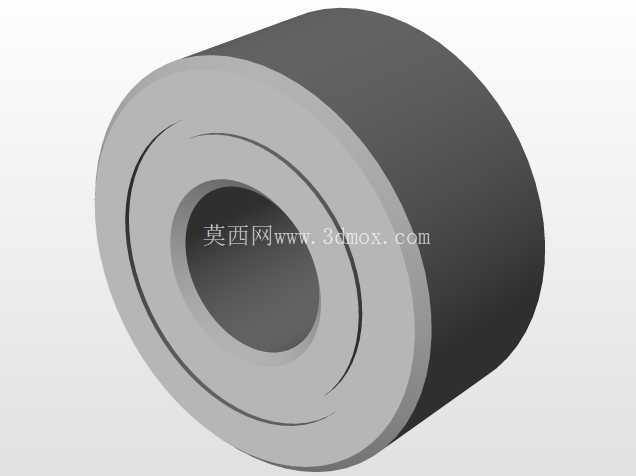

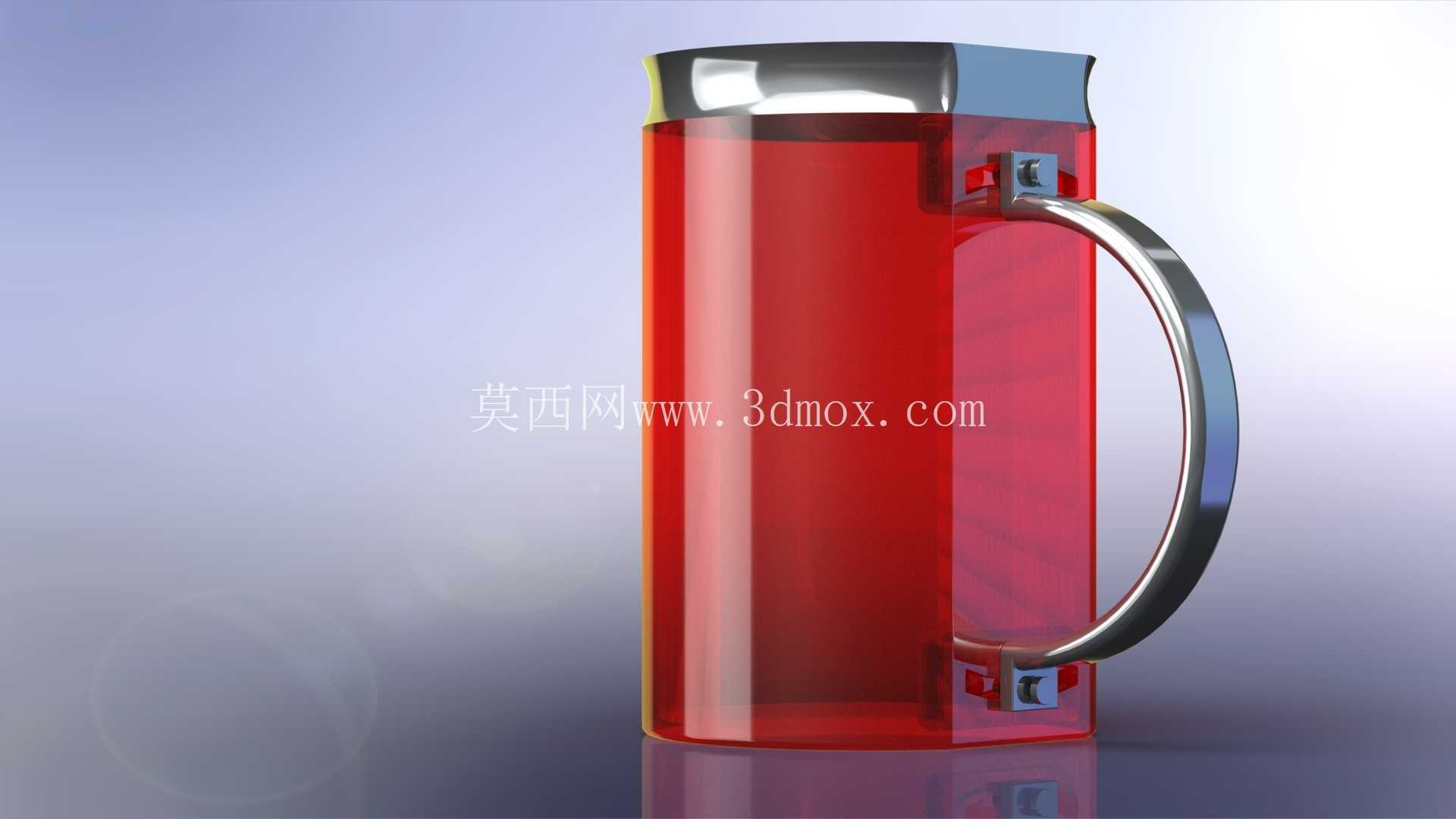

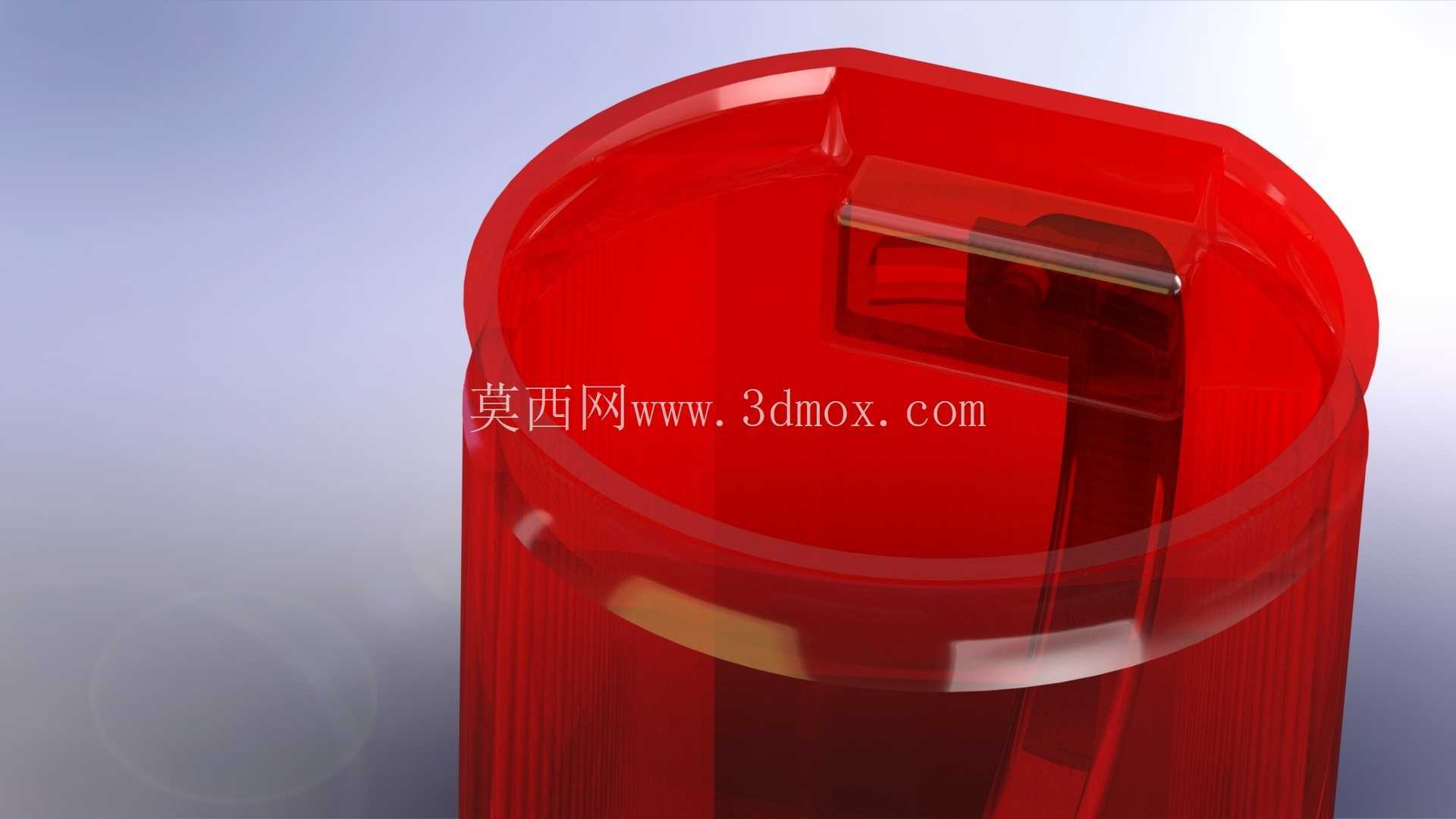

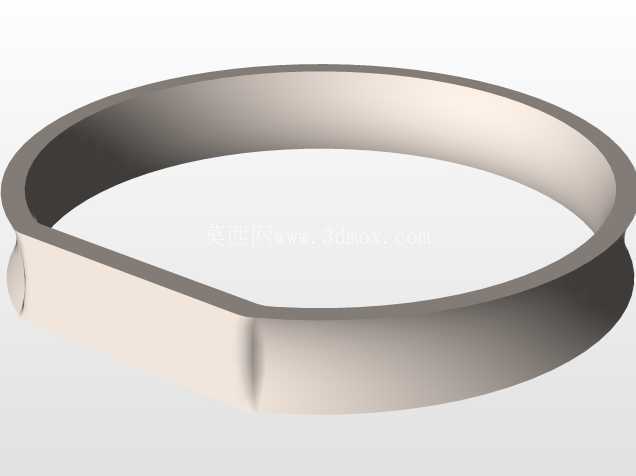

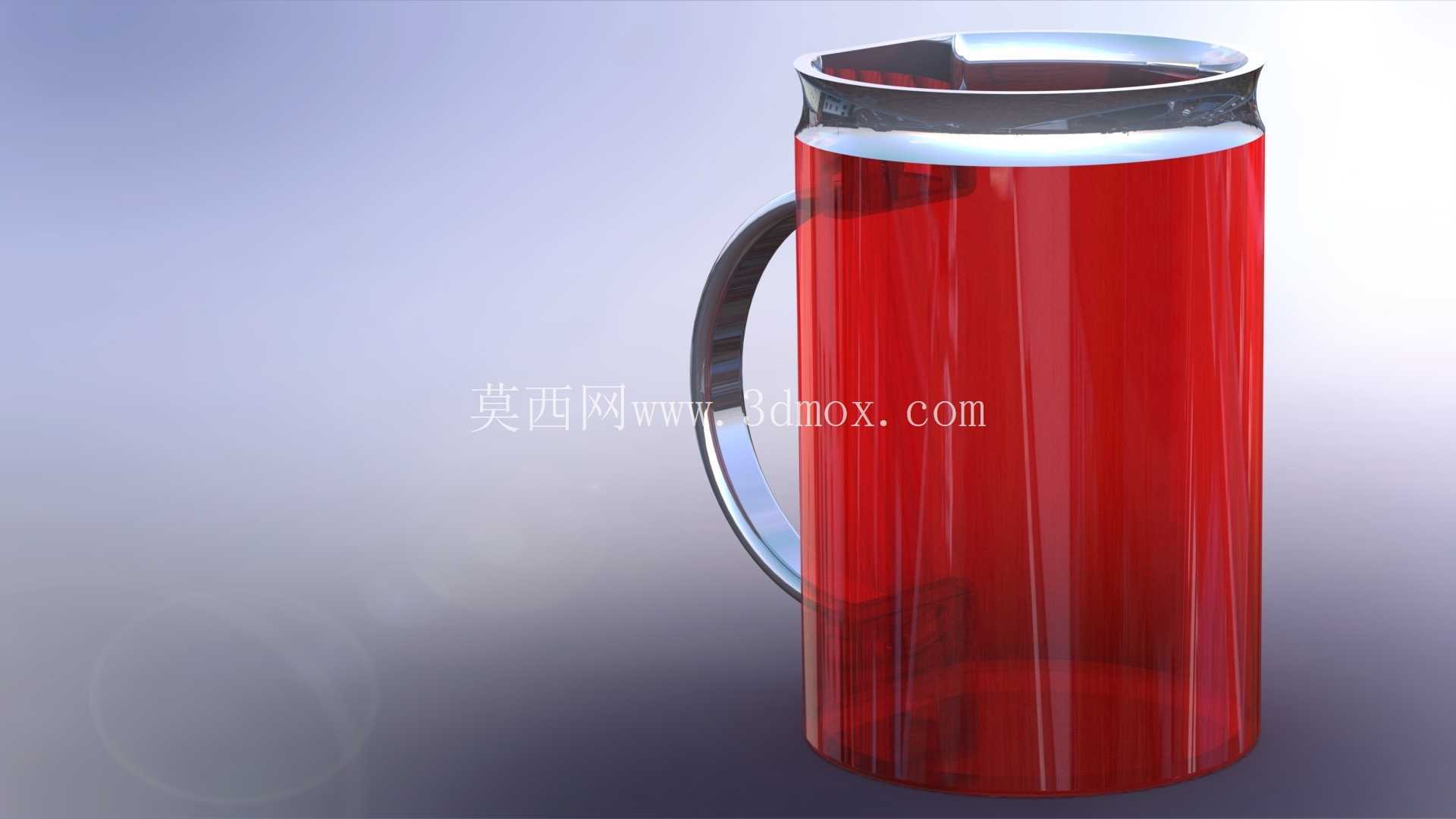

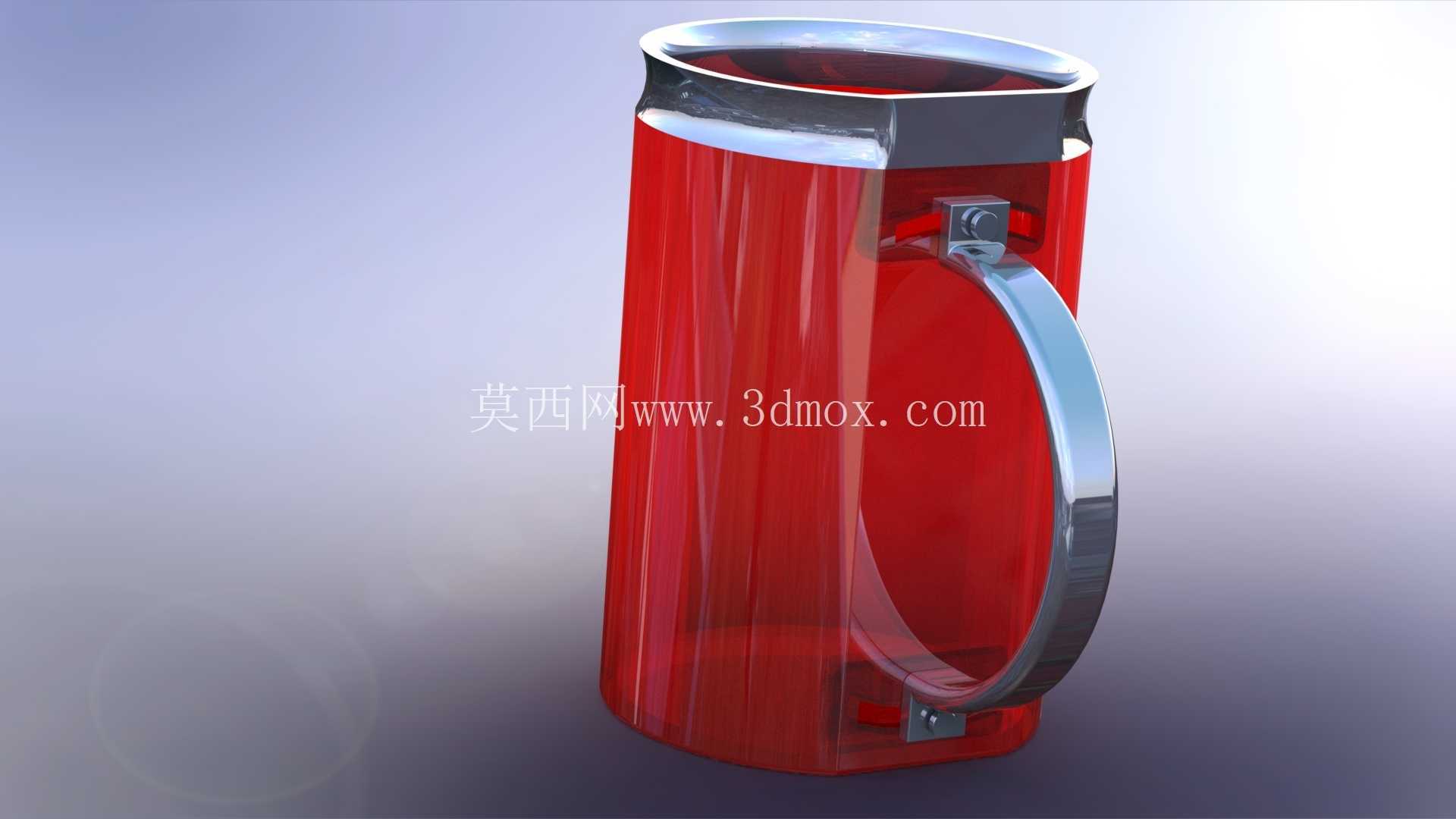

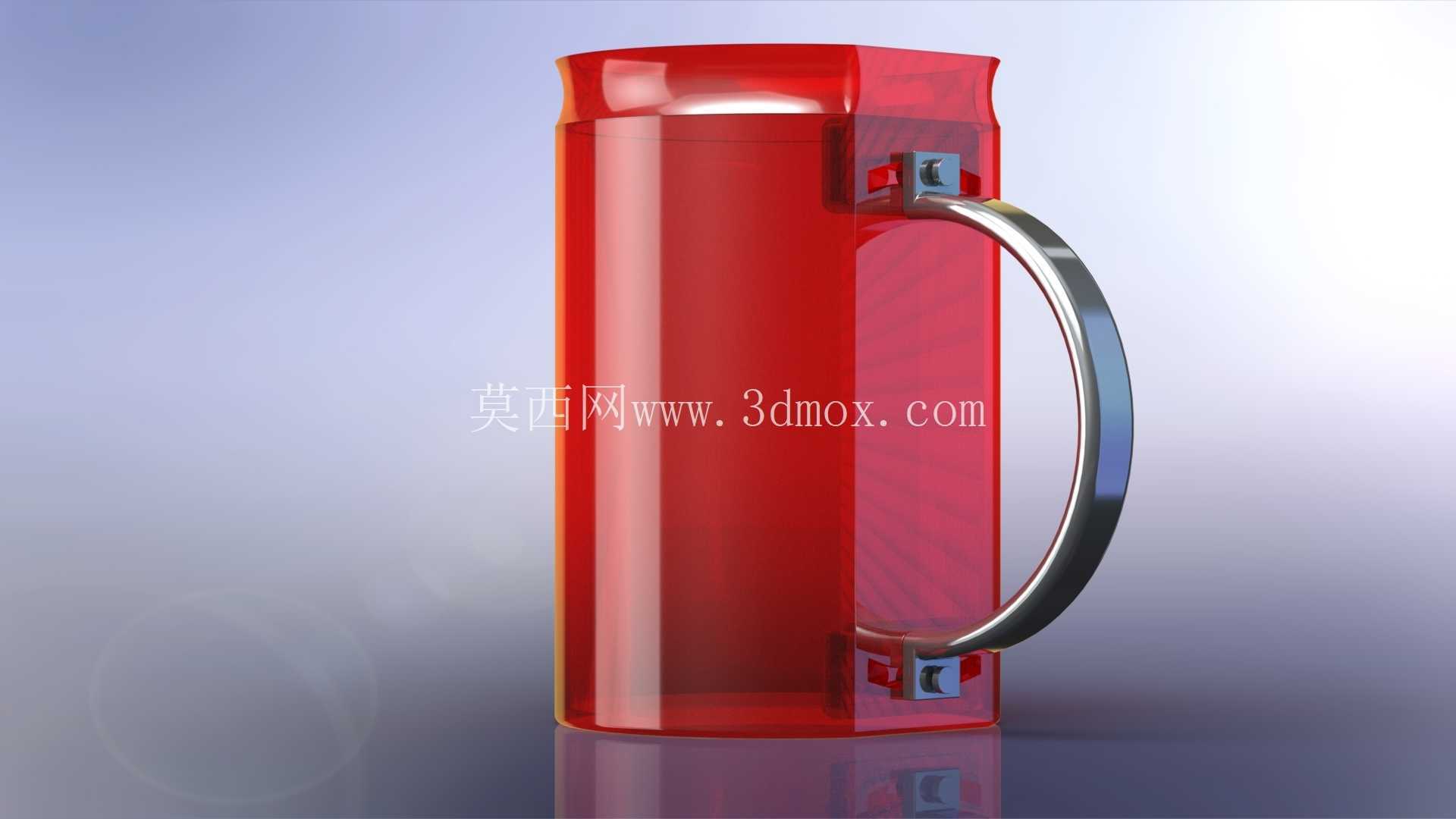

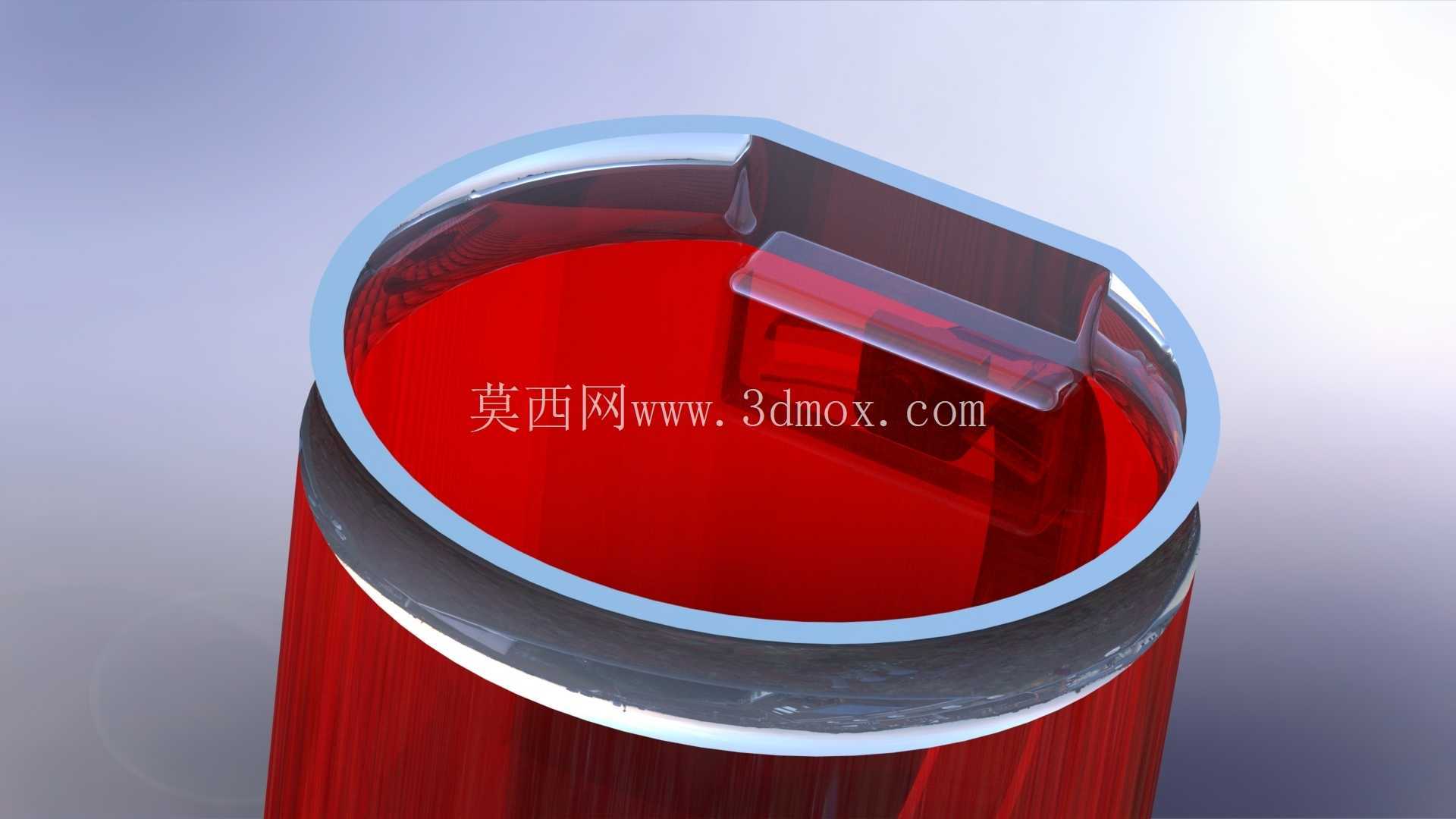

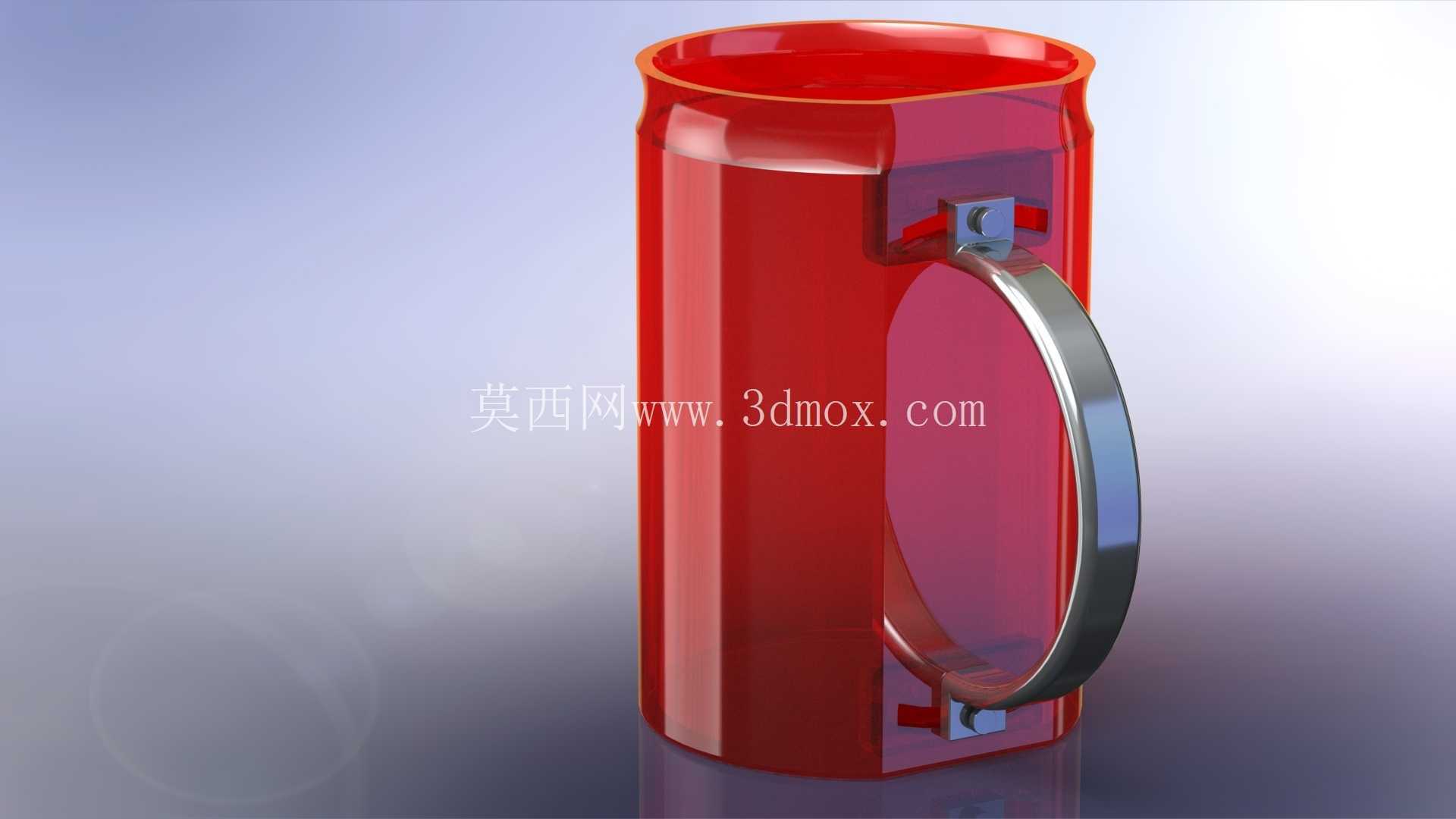

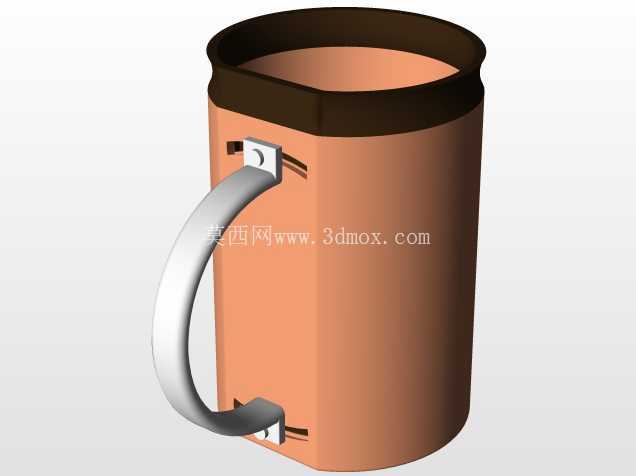

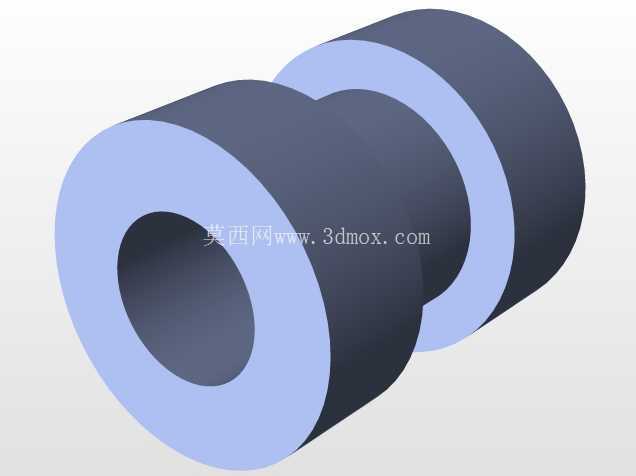

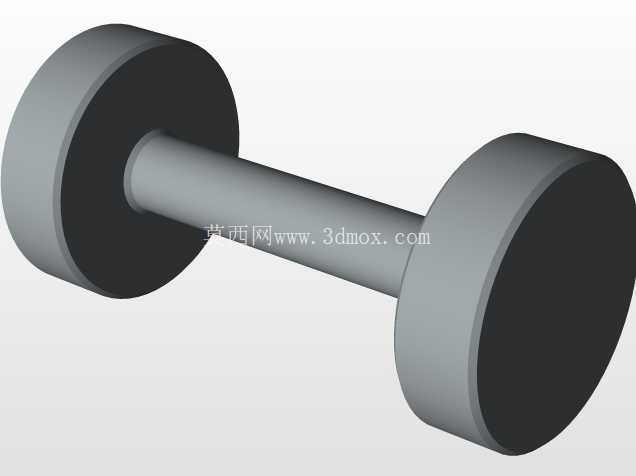

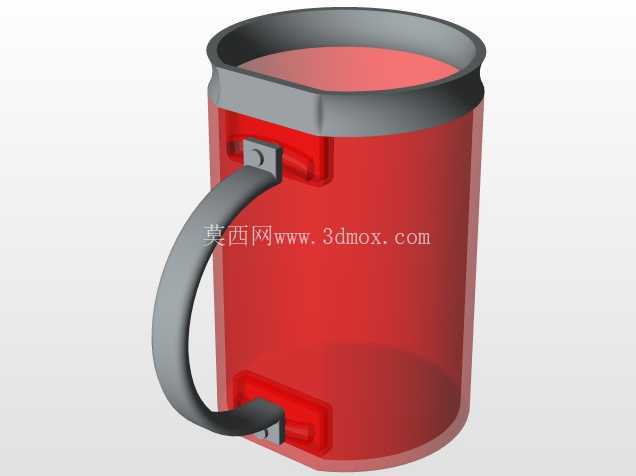

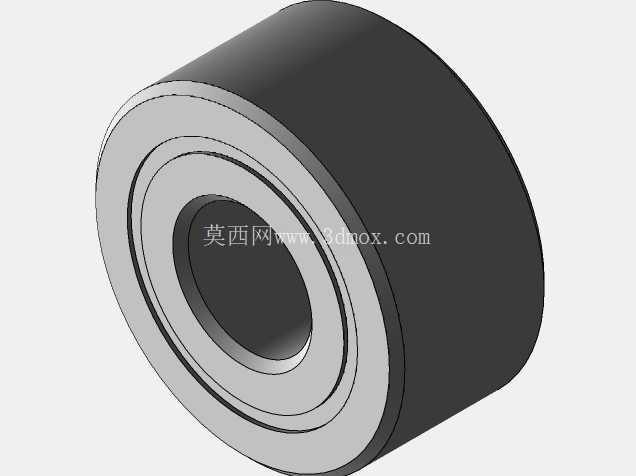

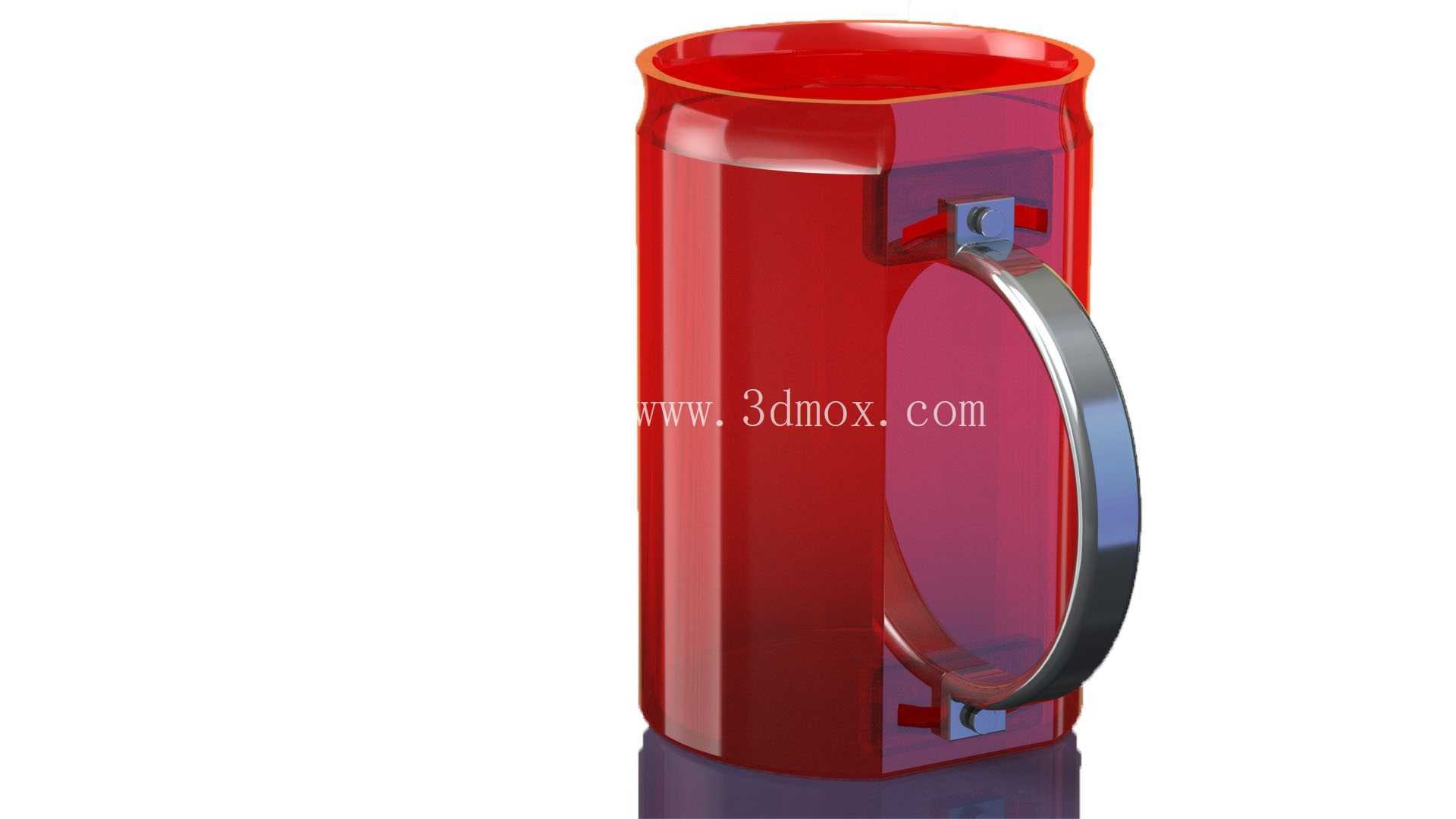

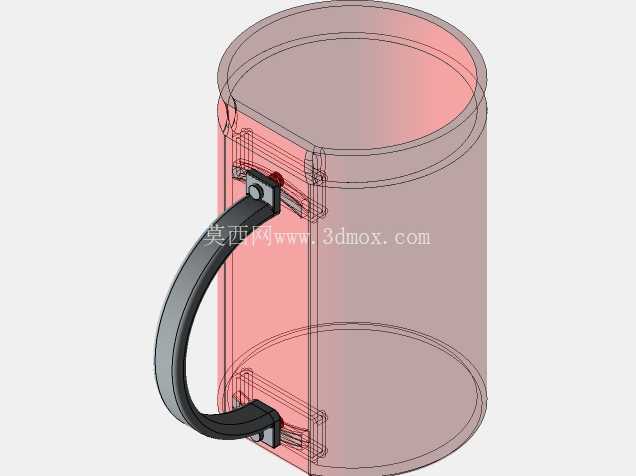

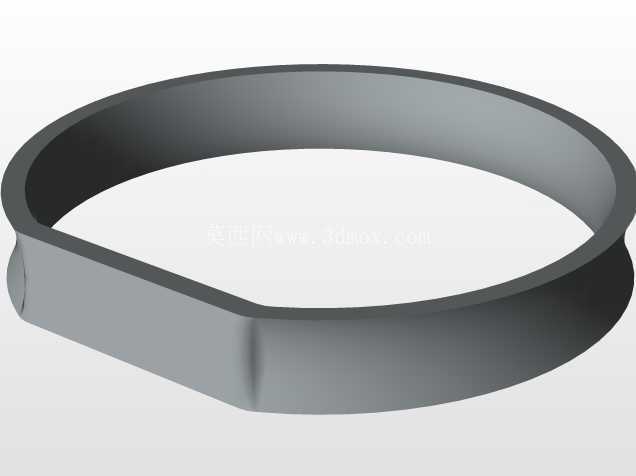

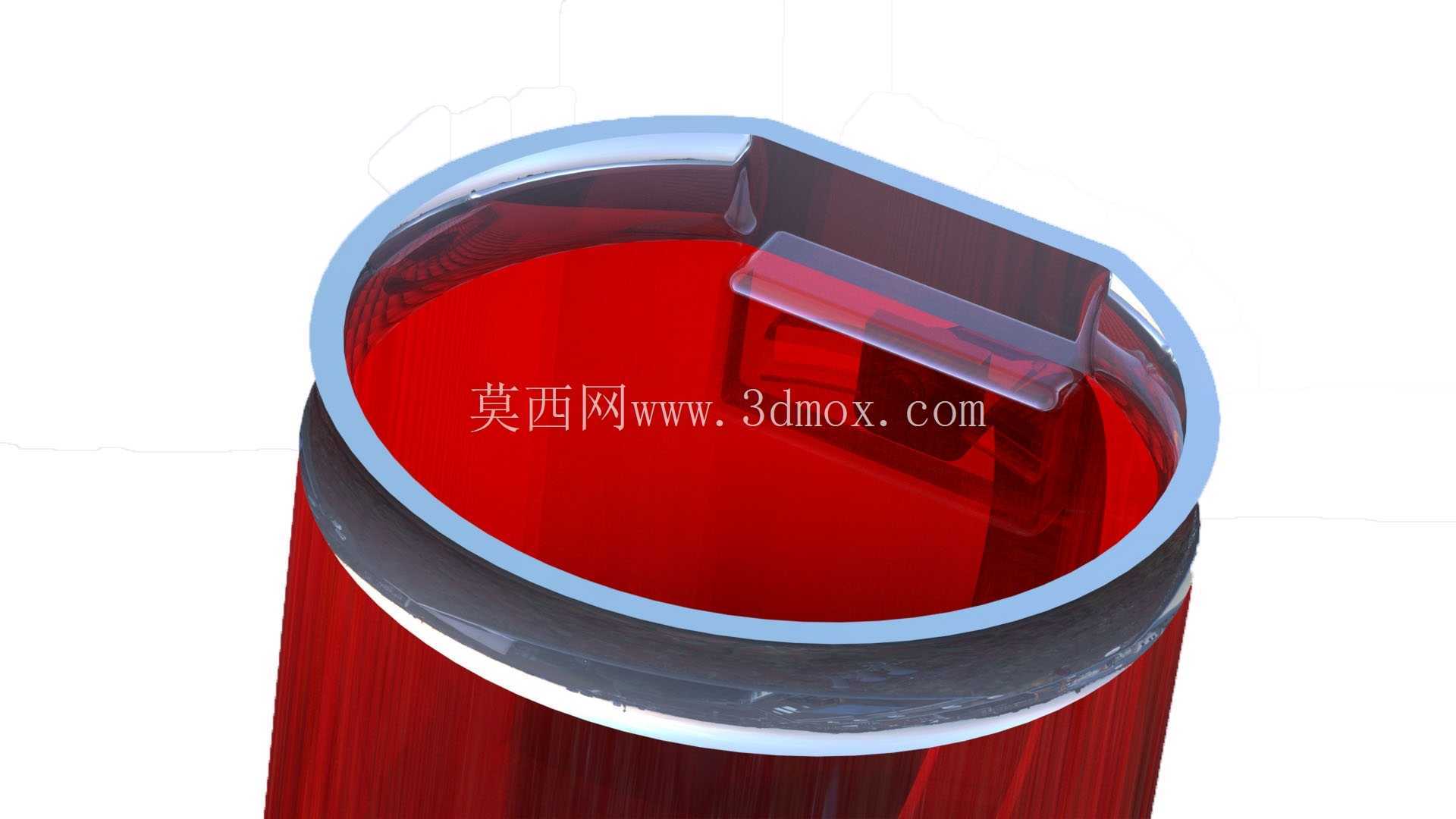

　　杯体握持结构没有采用传统固定把手设计，而是配置了可沿杯身周向小范围滑动的活动手柄，手柄与杯身的连接部位嵌入微型不锈钢滚珠轴承，轴承内圈与杯身预埋的不锈钢轴过盈配合，外圈与手柄安装座过渡配合，装配后手柄的滑动摩擦系数控制在0.02以内，患者手部出现震颤时，手柄可跟随手部姿态自适应微调角度，不会将震颤力矩直接传递到杯身，大幅降低杯体晃动幅度。杯身顶部设置了一圈向内收窄1.5英寸的弧形唇边，这个结构的设计参考了易开启金属罐的卷边构型，一方面唇边向内收拢可以在杯体倾斜饮水时约束液体流出路径，即使杯身存在小幅度晃动，液体也不会顺着杯壁外侧流淌；另一方面收窄的唇边可以贴合患者下唇轮廓，减少饮水时的唇部发力需求，适配面部肌肉控制能力较弱的使用场景。

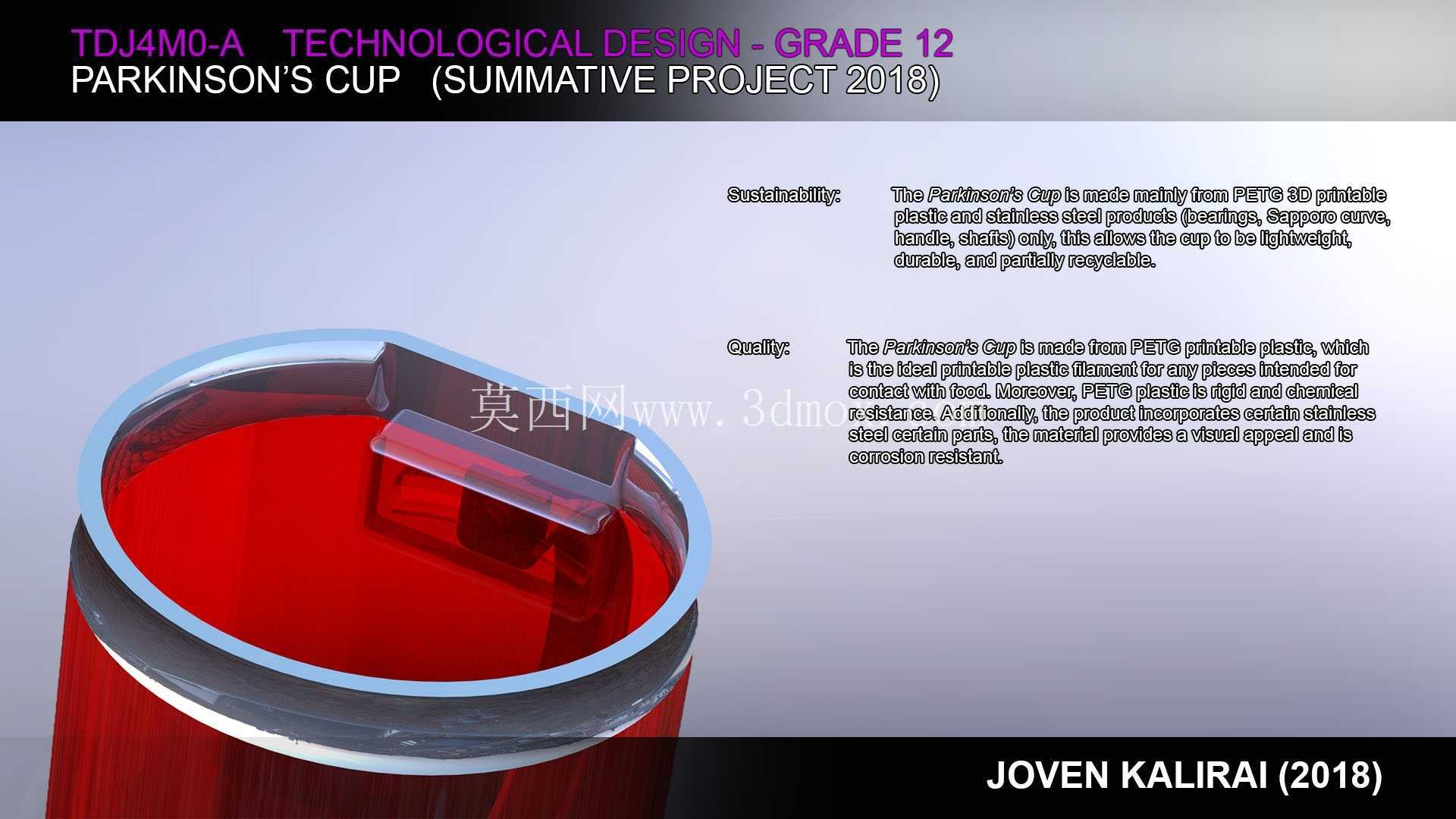

　　从安装边界与尺寸适配来看，杯身整体外径控制在75mm，活动手柄展开后最大外轮廓尺寸为110mm，可适配常规家用杯架、车载杯座的安装尺寸，不需要额外定制放置托架；手柄的握持段做了半径12mm的圆弧过渡，表面设置0.5mm深度的防滑纹理，握持时不需要刻意发力攥紧，仅需自然搭握即可通过手柄承载杯体重量。材质选型上做了双方案适配，接触饮品的杯体内层统一采用食品接触级PETG材质，该材质具备良好的耐化学腐蚀性，可耐受日常饮品的酸碱侵蚀，同时材料韧性较好，跌落时不会产生尖锐碎裂边角；结构承载部位包括轴承安装轴、手柄骨架可选用不锈钢材质，兼顾结构强度与耐腐蚀性能，两种材质的装配采用卡扣式连接，不需要额外粘接剂，便于后期拆解清洁。

　　在功能验证层面，该结构的活动手柄转动角度范围控制在正负15度，既可以满足震颤时的自适应微调需求，又不会因为转动幅度过大导致杯体倾斜洒液；杯身整体重量控制在180g以内，装满常规容量饮用水后总重量不超过450g，降低患者抬臂握持的负重压力。杯身底部设置了3mm厚度的防滑硅胶垫，放置在光滑桌面时的静摩擦系数大于0.8，轻微触碰不会出现滑移倾倒。从结构建模的角度来看，该产品的建模难点集中在活动手柄的轴承配合间隙控制、杯顶收窄唇边的曲面顺滑过渡，以及不同材质部件的装配干涉检查，建模时需要预留0.1mm的轴承装配间隙，避免温度变化导致的材料胀缩卡滞，唇边曲面需要做G2连续处理，避免饮水时出现棱角剐蹭唇部的问题。
