全地形越野四轮滑板结构设计方案

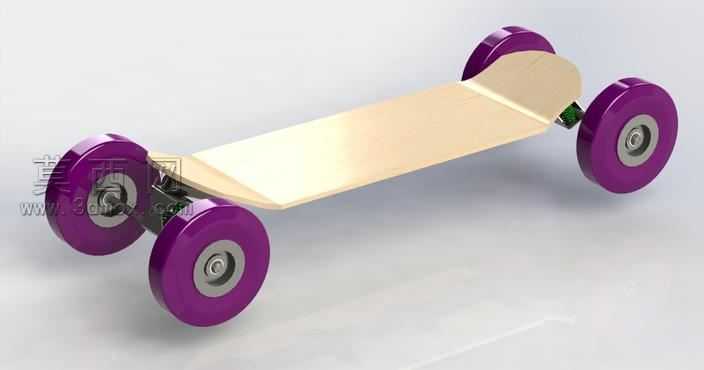

本作品为全地形适配的越野四轮滑板三维建模方案，建模阶段采用Pro/Engineer Wildfire软件完成全参数化建模，整体结构围绕非铺装路面通行需求展开设计，首先对滑板主体承载板面进行建模，板面采用一体化流线型曲面造型，通过曲面放样、实体加厚命令生成基础承载结构，板面边缘做圆弧过渡处理，既降低行进过程中的风阻，也避免尖锐边角带来的使用安全隐患，板面材质预设为高强度轻量化合金材质，在保证结构抗冲击强度的同时降低整体自重。行走系统采用四轮独立布局，四个大直径滚轮分别布置在板面四角位置，滚轮模型通过旋转凸台命令生成主体结构，轮面做防滑纹理的细节刻画，轮毂部分还原了轴承安装位、紧固件装配位的细节结构，轮组与板面之间通过弹性连接支架完成装配，支架部分预留了减震结构的安装空间，可适配不同阻尼的减震元件，抵消非铺装路面传递的颠簸冲击力，提升复杂地形下的通行稳定性。建模过程中对所有装配部件做了干涉检查，确保轮组转向、减震压缩过程中不会与板面、支架发生结构干涉，各连接部位的紧固件、装配孔位均按照实际加工标准做了参数化预留，可直接导出工程图纸用于后续的样件加工与装配调试。渲染阶段对不同部件赋予了差异化材质，板面赋予哑光金属材质模拟合金板材的质感，滚轮赋予高饱和度的紫色哑光橡胶材质，轮毂与连接支架赋予亮面金属材质模拟金属机加工件的质感，通过场景布光突出各部件的结构轮廓与材质差异，完整呈现滑板的整体造型与结构细节。整体设计兼顾了结构强度、通行性能与轻量化需求，针对户外非铺装路面的使用场景优化了轮组尺寸与减震结构，相比普通街式滑板拥有更强的地形适应能力，可满足户外越野滑行、特殊场景短途代步的使用需求，建模过程严格遵循机械设计的装配逻辑，各部件参数可根据实际使用需求灵活调整，为后续的实物制作提供完整的三维数据支撑。
