三孔带底座异形安装座结构设计

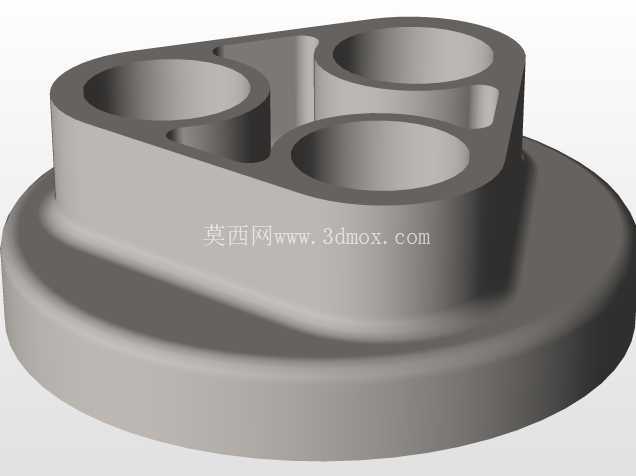

　　上部的三角排布三孔结构，每个孔的内壁都做了阶梯式止口设计，不是简单的通孔结构，这种设计可以直接适配对应直径的衬套、导柱或者管路接头，装配时零件可以直接卡入止口完成轴向定位，不需要额外加装定位挡圈，减少了装配环节的零件数量，也降低了累计装配误差。三个孔之间的连接筋采用圆弧过渡设计，没有尖锐的直角转角，一方面是避免应力集中，在承受交变载荷的时候不会在转角处出现疲劳裂纹，另一方面这种圆弧过渡的结构在注塑或者铸造成型的时候，材料流动性更好，不容易出现缺料、缩孔的成型缺陷，后续做机加工精加工的时候，刀具走刀也更顺畅，不会因为直角转角出现刀具崩损的问题。在工业装配场景中，这类带三孔排布的异形安装基座常被用于多管路并行固定、多轴类零件同轴定位的工位，比如小型气动回路的阀组集成安装、检测设备的探针组固定座，或是小型传动机构的轴承预紧支撑端，其结构设计完全围绕实际装配的空间约束展开。从结构功能来看，底座部分采用大直径圆盘式设计，底部预留平整安装面，可通过圆周均布的沉头孔与设备安装板贴合锁紧，接触面积足够大，能有效分散上部承载的径向与轴向载荷，避免长期受载后出现安装面压溃或基座偏移的问题。

　　设计这类结构的时候，首先要确认的是上部三个安装孔的中心距尺寸，这个尺寸必须和配套装配的三个零件的中心距完全匹配，公差控制在±0.02mm以内，否则会出现装配干涉，零件无法装入的问题。其次是底座的安装边界尺寸，圆盘底座的直径要大于上部三角结构的最大外接圆直径，留出足够的安装锁紧空间，保证锁紧螺栓的操作空间不会被上部结构遮挡，同时底座的厚度要根据整体承载的重量计算，太薄会导致基座刚性不足，受载后出现形变，太厚则会增加不必要的材料成本和整体重量。上部每个孔的深度也要根据插入零件的配合长度确定，配合段的长度一般取孔径的1.2-1.5倍，既能保证足够的配合精度，又不会因为配合段过长导致装配难度增加。

　　孔与孔之间的连接筋厚度不能小于单孔壁厚的1.2倍，保证三个孔之间的连接刚性，避免装配时因为螺栓锁紧力导致孔位出现微变形，影响同轴度。实际应用中，这类基座如果用于气动回路集成，三个孔可以分别接入进气、出气、排气三路管路，基座内部可以根据需求设计连通的流道，直接做成集成式阀座，省去外接管路的接头，减少漏气点；如果用于传动机构的支撑，三个孔内可以装入直线轴承或者滚动轴承，作为三根平行导轴的支撑端，三角排布的结构相比直线排布的三孔结构，抗倾覆力矩的能力更强，导轴运行时的稳定性更好，不会出现单侧受力偏载的问题。

　　在安装边界的设计上，底座的安装孔位置要避开上部三个孔的垂直投影区域，防止锁紧螺栓的时候，螺栓的顶端顶到上部装入的零件，同时底座的边缘要做倒角处理，避免安装时划伤操作人员，也能减少安装过程中基座和安装板之间的磕碰损伤。整个结构的外形没有多余的装饰性设计，所有的曲面和转角都是为了实现功能、提升工艺性服务，比如上部结构的外轮廓采用和三孔中心连线匹配的三角圆弧外形，没有多余的外伸结构，最大程度缩小了整体的占用空间，适合在设备内部紧凑的安装空间里使用。
