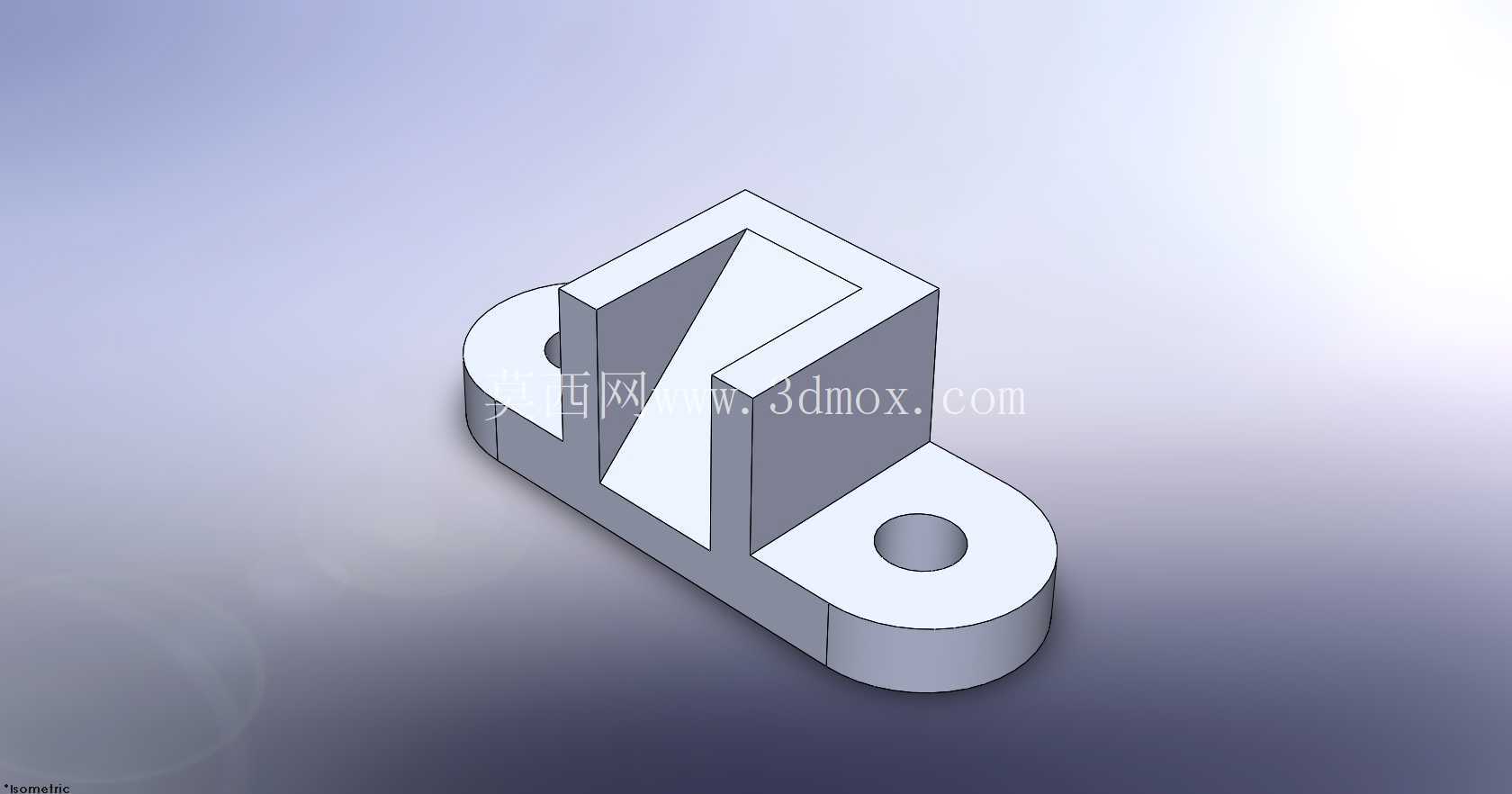

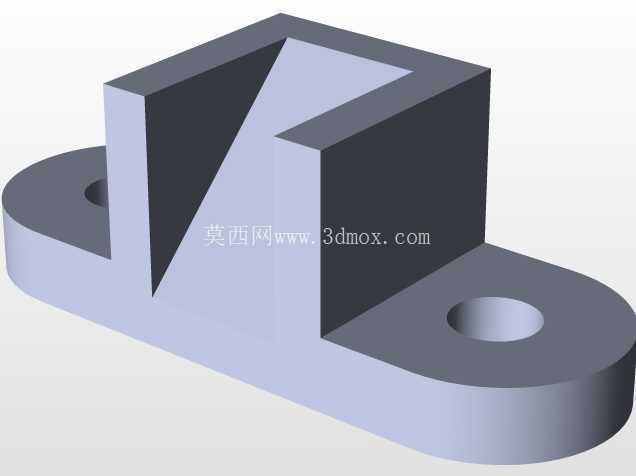

带双侧安装耳的斜槽定位支撑构件

　　该支撑构件属于小型设备内部的定位支撑类零件，常见于轻工自动化设备、小型工装夹具的工位定位单元中，主要作用是为相邻的滑动、导向类零件提供单侧限位支撑，同时通过自身的斜向槽结构完成零件装配时的导向定位，避免装配过程中出现卡滞、对位偏差的问题。从结构设计逻辑来看，零件主体采用立板加双侧安装耳的布局，主体立板厚度根据常规工位受力需求设定，能够承受常规工位上横向不超过500N的侧向载荷，不会出现受力变形导致的定位偏移问题。

　　立板上开设的斜向通槽为核心功能结构，槽的宽度公差按照IT7级精度控制，槽壁的表面粗糙度要求达到Ra1.6，保证与之配合的导向块能够顺畅滑动，不会出现卡顿、磨损过快的问题；槽的倾斜角度经过反复校核，匹配对应工位上零件的装配导入角度，能够在装配时自动修正±2mm范围内的位置偏差，降低装配对位的操作难度。两侧的安装耳采用半圆头加通孔的结构，安装孔的孔径适配常规的M6内六角圆柱头螺钉，安装耳的底面与主体立板的底面共面，保证安装时整个零件能够完全贴合设备安装基板的表面，不会出现安装翘曲的问题；两个安装孔的中心距经过尺寸链校核，匹配常规安装基板上的预留孔位，安装时不需要额外进行孔位加工，直接采用标准紧固件即可完成固定。

　　零件的所有棱边都做了R0.5的倒圆角处理，一方面避免加工和装配过程中锐边划伤操作人员，另一方面能够减少零件热处理过程中的应力集中问题，降低零件开裂的风险。从建模过程的工程逻辑来看，该零件的建模完全遵循机械加工的工艺顺序，首先绘制主体底座的轮廓草图，拉伸生成基础实体，之后绘制立板的轮廓拉伸叠加，再通过切除特征生成斜向通槽，最后对安装耳的半圆轮廓、安装孔、各处倒圆角进行细化处理，整个建模过程完全对应实际铣削加工的工序步骤，没有出现工艺无法实现的悬空特征、负角度特征，所有特征的拔模角度都符合常规铣削加工的要求，不需要特殊工装即可完成加工。

　　在实际应用场景中，这类支撑构件往往成对使用，分别布置在滑动工位的两侧，斜槽相对形成导向通道，为待装配的小型零件提供导入导向，同时在零件装配到位后承担侧向的支撑限位作用，避免设备运行过程中零件出现横向窜动。零件的整体外形尺寸控制在小型工位的安装边界内，总高度不超过60mm，总长度不超过80mm，宽度不超过30mm，不会占用过多的设备内部安装空间，能够适配多数紧凑布局的小型自动化设备内部安装需求。安装时需要保证零件底面与安装基板完全贴合，螺钉锁紧扭矩控制在8N·m左右，避免锁紧力过大导致安装耳出现断裂变形；斜槽内部需要定期涂抹润滑脂，减少配合件滑动时的磨损，延长零件的使用寿命。这类零件虽然结构简单，但属于设备定位机构中的基础零部件，其尺寸精度、形位公差直接影响整个工位的装配精度，建模过程中需要严格控制各特征的尺寸关联，保证安装孔与斜槽的位置度公差符合设计要求，避免出现装配时孔位错位、导向槽偏斜导致的整个工位功能失效问题。
