内燃机连杆逆向重构结构设计

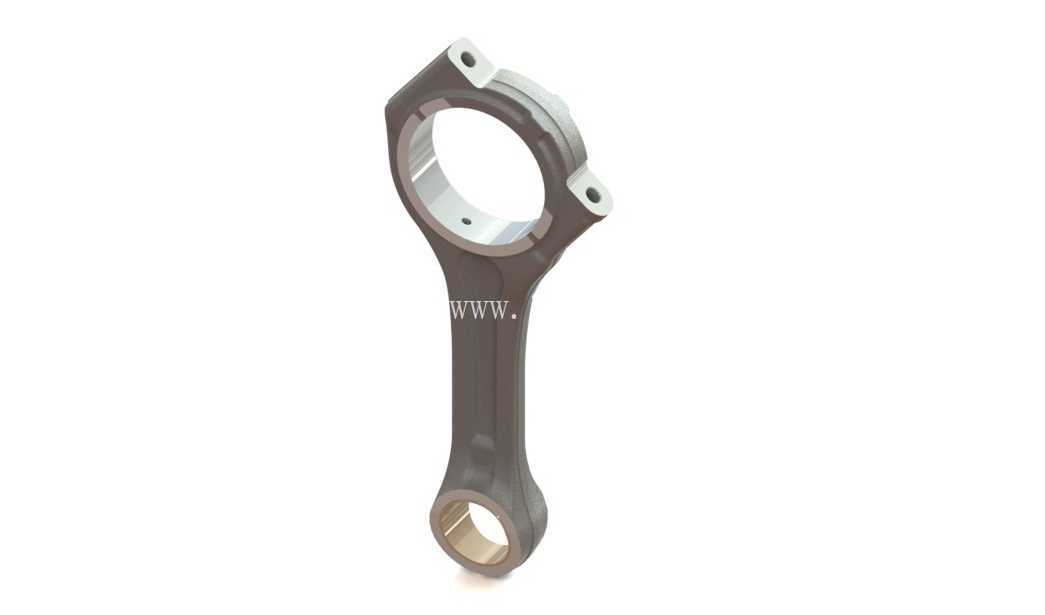

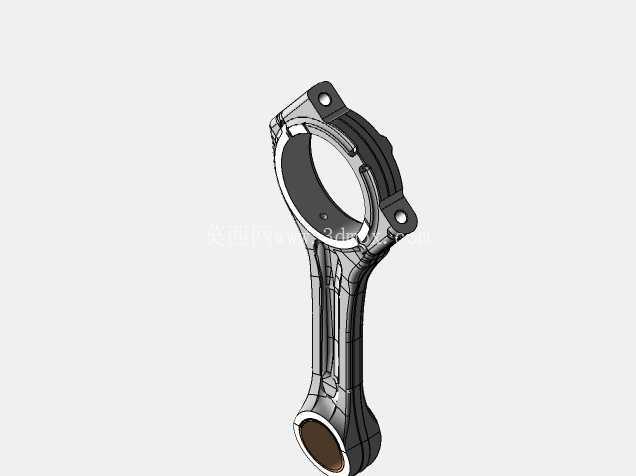

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运行可靠性与疲劳寿命。本次完成的连杆结构，是基于实物逆向重构的设计成果，整个建模过程先通过三维扫描获取实物全尺寸点云数据，再在逆向工程软件中完成点云降噪、特征线提取、截面拟合，最终生成可编辑的参数化实体，还原了量产连杆的所有关键结构特征，可直接用于结构仿真、教学演示或改装方案验证。

　　从实际装机场景来看，这类连杆主要适配小排量四冲程汽油机，广泛应用于民用乘用车、通用小型发电机组、园林机械动力头等设备的动力单元，工作过程中需要承受活塞传递的爆发压力冲击，同时还要克服曲轴旋转带来的惯性拉力与交变弯曲载荷，因此结构设计上对刚度、强度与重量的平衡要求极高。

　　结构设计层面，整体采用分体式大头结构，大头端配套轴瓦安装位，内孔加工有定位台阶，用于固定轴瓦防止工作过程中出现周向转动，两个对称分布的螺栓过孔用于连接连杆盖，安装时需按照规定扭矩对角紧固，保证大头孔的圆度公差符合装配要求，避免轴瓦异常磨损。杆身采用工字形截面设计，这种截面形式可以在保证足够抗弯、抗扭刚度的前提下，尽可能降低杆身自身重量，减少往复运动产生的惯性力，降低曲轴端的负载波动。小头端为整体式环形结构，内孔用于安装活塞销，工作时与活塞销之间为间隙配合，表面设计有润滑油道开孔，可将曲轴箱内飞溅的润滑油引入配合面，形成油膜降低摩擦磨损。

　　安装边界尺寸方面，大小头孔中心距为核心安装参数，直接决定发动机的压缩比与活塞行程，建模过程中严格匹配扫描获取的中心距尺寸，公差控制在0.02mm以内，避免装机后出现活塞撞气门、压缩比异常等问题。大头孔内径适配对应规格的曲轴连杆轴颈，安装后轴瓦与轴颈的配合间隙需符合主机厂的装配规范，间隙过大会导致机油压力不足、运转异响，间隙过小则会出现抱轴烧瓦的故障。小头孔内径适配对应直径的活塞销，装配时需通过活塞销卡环限制轴向窜动，防止销子脱出刮伤气缸壁。两个螺栓孔的中心距、孔位同轴度也严格按照实物数据还原，保证连杆盖安装后结合面贴合紧密，无错位台阶。

　　逆向设计过程中，重点还原了连杆的过渡圆角特征，所有截面变化位置都保留了原设计的圆弧过渡，避免应力集中导致的疲劳断裂，这也是连杆设计中最容易被忽略的细节——很多新手建模时直接采用直角过渡，在交变载荷作用下，直角位置会产生数倍于正常截面的应力集中，短时间运转就会出现裂纹甚至断裂。同时模型保留了杆身表面的拔模斜度与锻造纹理特征，和量产锻造连杆的工艺特征完全一致，大头端的定位凹槽、小头端的油孔位置都和实物完全匹配，可直接用于有限元受力分析，模拟不同转速、不同爆发压力下的应力分布与变形量，为后续的轻量化改装、强度强化提供准确的模型基础。

　　在实际维修与改装场景中，这类高精度逆向模型可以用于配件的仿制加工，针对停产的老旧机型，无需获取原始设计图纸，通过逆向建模得到的数模就可以直接编制数控加工程序，生产替换配件；在教学场景中，该模型可以用于讲解曲柄连杆机构的运动原理、装配关系，帮助初学者理解内燃机核心部件的结构逻辑；在新品研发阶段，也可以参考该模型的结构比例，针对不同排量的动力需求快速调整参数，生成新的连杆设计方案，缩短研发周期。
