带法兰底座开槽柱状连接结构件

　　这类带法兰底座的开槽柱状连接结构，在工业装配场景里的应用覆盖范围很广，小到小型机电设备内部的部件定位支撑，大到自动化产线的工位工装定位，都能见到这类结构的身影。它的核心作用是作为中间连接载体，一端通过法兰盘实现和安装基面的稳固固定，另一端通过柱体上的开槽结构完成对接部件的卡合定位，不需要额外设计复杂的卡扣结构，就能实现对接件的快速装配与限位，在需要频繁拆装维护的设备工位上，这种结构的维护效率比传统螺栓紧固的连接结构高出不少。

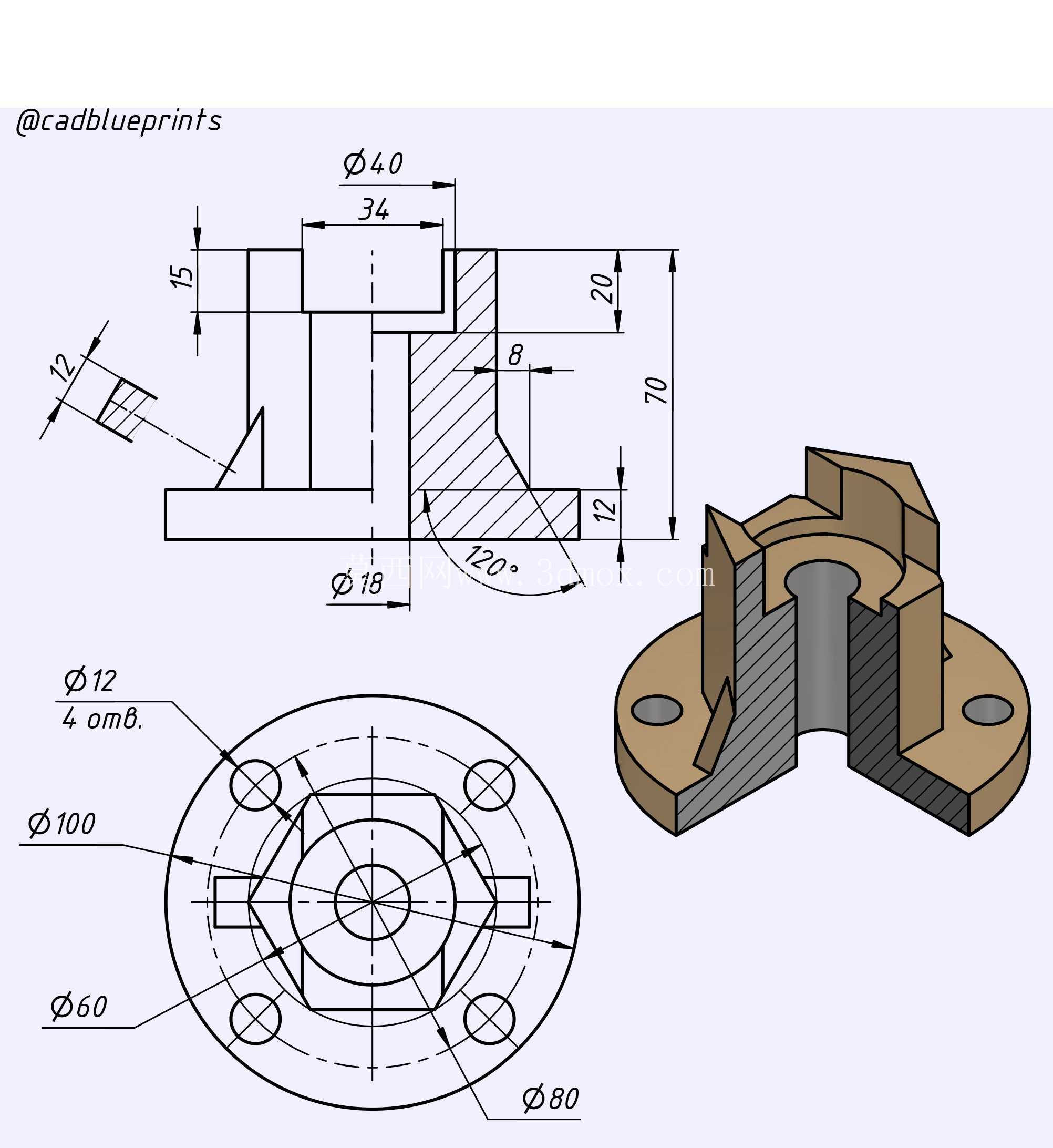

　　从功能特性上看，法兰盘上均匀分布的四个安装沉孔，是按照等圆心角排布的，安装时可以根据对接部件的朝向需求，选择90度间隔的任意角度完成固定，适配不同走线、不同避让空间的安装场景，沉孔的设计可以让固定螺栓的头部完全没入法兰盘面以下，不会出现螺栓头突出法兰面、剐蹭对接部件的问题，也能避免安装后螺栓头受外力碰撞发生松动。柱体部分的开槽不是随意切割的，主开槽的宽度和深度是按照对接部件的插接端尺寸匹配设计的，槽壁的垂直度公差控制在0.02mm以内，保证对接件插入后不会出现旷量，侧边的斜向加强筋从柱体侧壁一直延伸到法兰盘面，既可以强化柱体和法兰连接位置的结构强度，避免长期受侧向力时柱体从法兰根部断裂，还能在对接件插入时起到导向作用，让插接件顺着筋条的斜面滑入卡槽，降低装配时的对位难度。柱体顶端的弧形缺口是为了避让对接部件上的圆弧凸起结构，避免装配时出现硬干涉，柱体侧壁的小孔是定位销孔，当对接件插入卡槽到位后，穿入定位销就能完成周向锁止，防止设备运行过程中对接件受振动影响从卡槽内脱出。

　　设计这类结构的时候，首先要确认的是安装基面的允许安装边界，法兰盘的外径不能超过安装位的预留空间，不然会和周边的其他部件发生空间干涉，法兰盘的厚度要根据整体结构的承重需求计算，要是承重超过5kg，法兰厚度需要适当增加，避免固定螺栓锁紧时法兰盘发生形变。柱体的高度要匹配对接部件的插接深度，不能过高导致对接件插装后整体重心偏高，也不能过浅导致卡合长度不足、连接可靠性下降。开槽的位置要结合对接件的受力方向设计，让卡槽的受力面正对载荷传递方向，避免长期受力导致槽口出现变形扩量。安装孔的孔径要比选用的固定螺栓直径大0.2mm，给安装时的位置微调留出余量，孔位的中心距公差要控制在0.1mm以内，保证和安装基面上的预制螺孔精准对位。

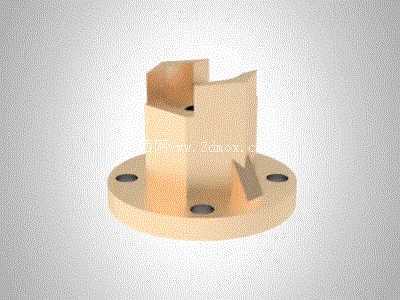

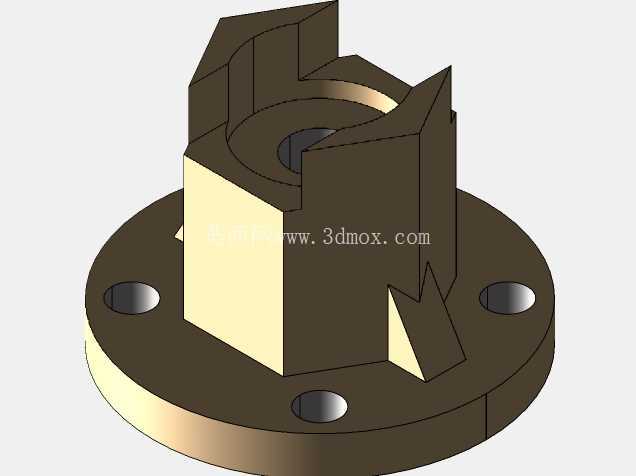

　　实际建模过程中，这类结构的倒角处理很容易被忽略，法兰盘的外沿、柱体的棱边、开槽的口部都需要做C0.5的倒角，既可以去除加工后的毛刺，避免装配时划伤操作人员，也能减少应力集中，提升零件的抗疲劳强度。如果是用于有导电需求的场景，这类零件一般会选用铜质材料加工，就像图中展示的铜色外观，铜材的自润滑性也能让对接件的插拔过程更顺畅，不会出现卡顿的问题；如果是用于普通结构支撑场景，选用45号钢做表面镀锌处理就可以满足强度和防锈需求，加工成本也更低。在做装配校验的时候，要重点检查柱体开槽和对接件的配合间隙，正常工况下间隙控制在0.03-0.05mm之间最合适，间隙太小会导致插拔困难，间隙太大则会出现定位偏差，影响设备的运行精度。还要校核法兰盘固定后的整体平面度，保证安装后柱体的垂直度符合要求，不会出现柱体倾斜导致对接件装配不到位的问题。
