U型带孔安装支座机械结构设计

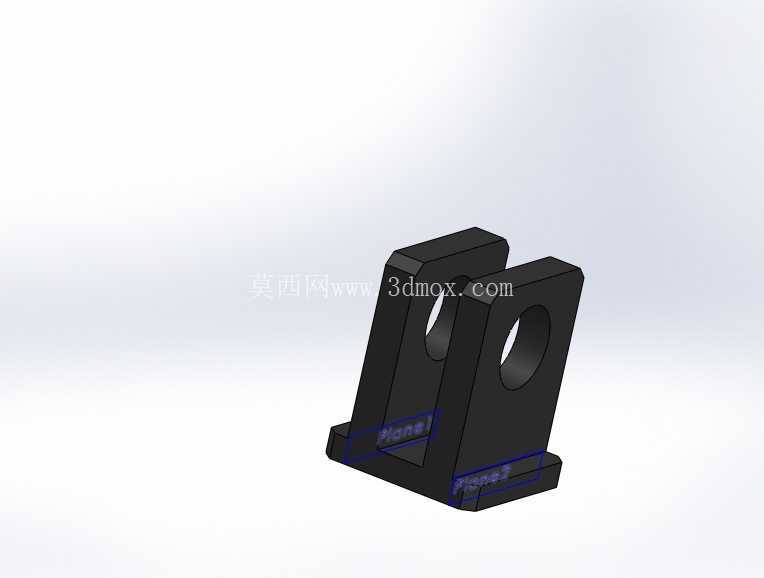

　　这款U型带孔安装支座属于通用机械连接类零部件，在各类工业设备的机架装配、工装夹具搭建、自动化生产线工位固定场景中应用十分广泛，日常在小型输送线侧装导向件、检测设备传感器安装支架、工装夹具的定位基座上都能见到这类结构的身影，核心作用是实现两个垂直方向部件的刚性连接，同时预留铰接或穿轴安装的空间，避免连接部位出现应力集中导致的结构失效。从结构功能来看，底部的矩形安装底板是整个零件的承载基础，底板上预留的两个安装孔位用于穿装螺栓，将整个支座固定在设备机架或者安装平台上，底板与上方U型立臂采用大圆角过渡，这种设计并非单纯为了外观规整，而是从力学角度出发，避免直角连接处的应力集中问题，在设备运行产生振动或者承受交变载荷时，过渡圆角能够分散应力传递路径，降低根部断裂的风险。

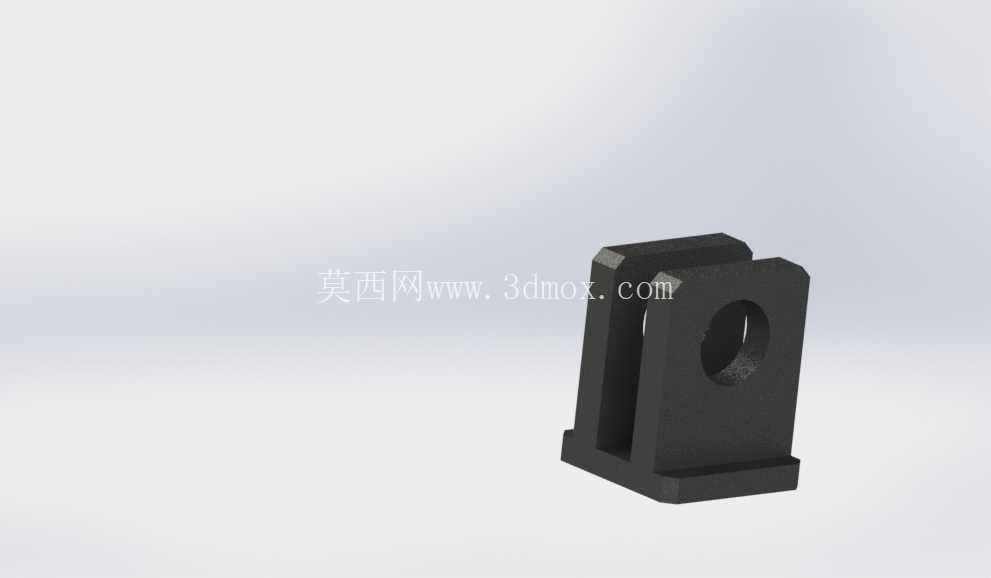

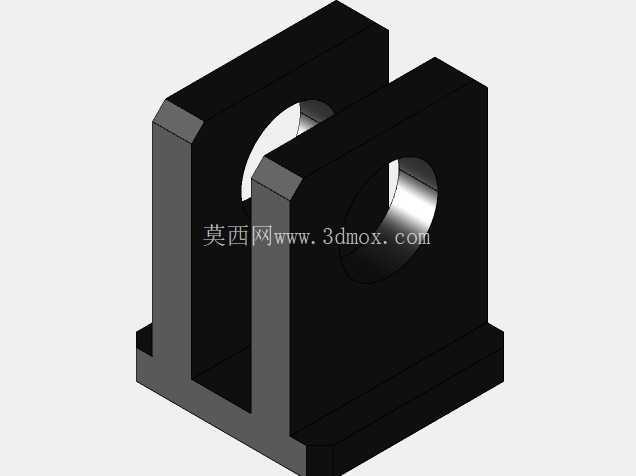

　　上方的U型开槽结构是整个零件的核心功能区，开槽的宽度尺寸经过精准校核，能够适配对应厚度的连接耳片插入，两侧立臂上同轴加工的通孔用于穿装铰接销轴或者紧固螺栓，实现与外接部件的铰接或者刚性固定，孔位与开槽的对称度公差控制在合理范围内，避免穿轴后出现卡滞或者连接偏载的问题。从设计思路层面，这类支座的建模过程首先要确定安装边界条件，先明确底部安装面的固定孔位间距，确保能够适配常用的铝型材安装槽距或者钢板安装孔位标准，再根据需要承载的外接部件重量、受力方向确定立臂的厚度与开孔直径，开孔位置距离立臂边缘的尺寸要满足材料的剪切强度要求，避免受拉时孔位边缘出现撕裂。

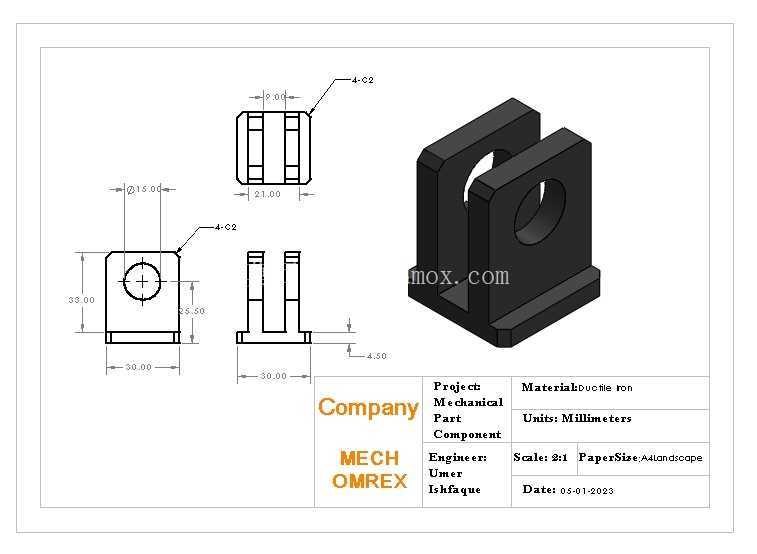

　　尺寸标注上可以看到，底板长度方向尺寸为30mm，宽度方向为20mm，底板厚度为4.5mm，立臂总高度为25mm，U型开槽的宽度为21mm，立臂上的通孔直径为16mm，安装孔直径为6mm，所有倒角均为C2，这些尺寸的设定完全适配小型工业零部件的安装需求，整体安装边界控制在长30mm、宽20mm、高35mm的空间范围内，不会占用过多设备安装空间，同时能够满足常规轻载场景下的承载要求。在实际加工选型上，这类零件如果用于普通固定场景可以选用Q235钢材进行铣削加工，表面做发黑处理提升防锈能力，如果用于有轻量化要求的设备上，也可以选用6061铝合金加工，在保证结构强度的同时降低整体重量。

　　建模过程中需要重点关注两侧立臂孔的同轴度，以及底板安装面与立臂侧面的垂直度，这些形位公差会直接影响后续装配的顺畅度，如果同轴度偏差过大，穿装销轴时会出现别劲的情况，长期运行会加剧销轴与孔位的磨损，缩短零件的使用寿命。另外U型开槽的槽口边缘做了小倒角处理，既可以去除加工毛刺，也能在插入外接连接耳片时起到导向作用，降低装配难度。这类支座在实际使用中，往往需要配合销轴、平垫、开口销或者锁紧螺母使用，当作为铰接支座使用时，销轴与孔位之间可以根据转动需求选择间隙配合或者加装铜套，减少转动过程中的磨损；当作为刚性固定支座使用时，穿装螺栓后需要配打定位销，避免长期受载后螺栓松动导致连接位置偏移。从结构优化的角度来看，这类标准结构的支座已经经过大量实际工况验证，在轻载连接场景下不需要额外增加加强筋，依靠立臂与底板的过渡圆角就能够满足强度要求，整体结构简洁，加工工序少，制造成本较低，适合批量生产应用，在各类非标自动化设备的设计过程中，这类零件属于经常调用的通用连接件，能够减少重复设计的工作量，缩短设备研发周期。
