带加强筋多安装位角型支撑固定座

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894598
  • 带加强筋多安装位角型支撑固定座

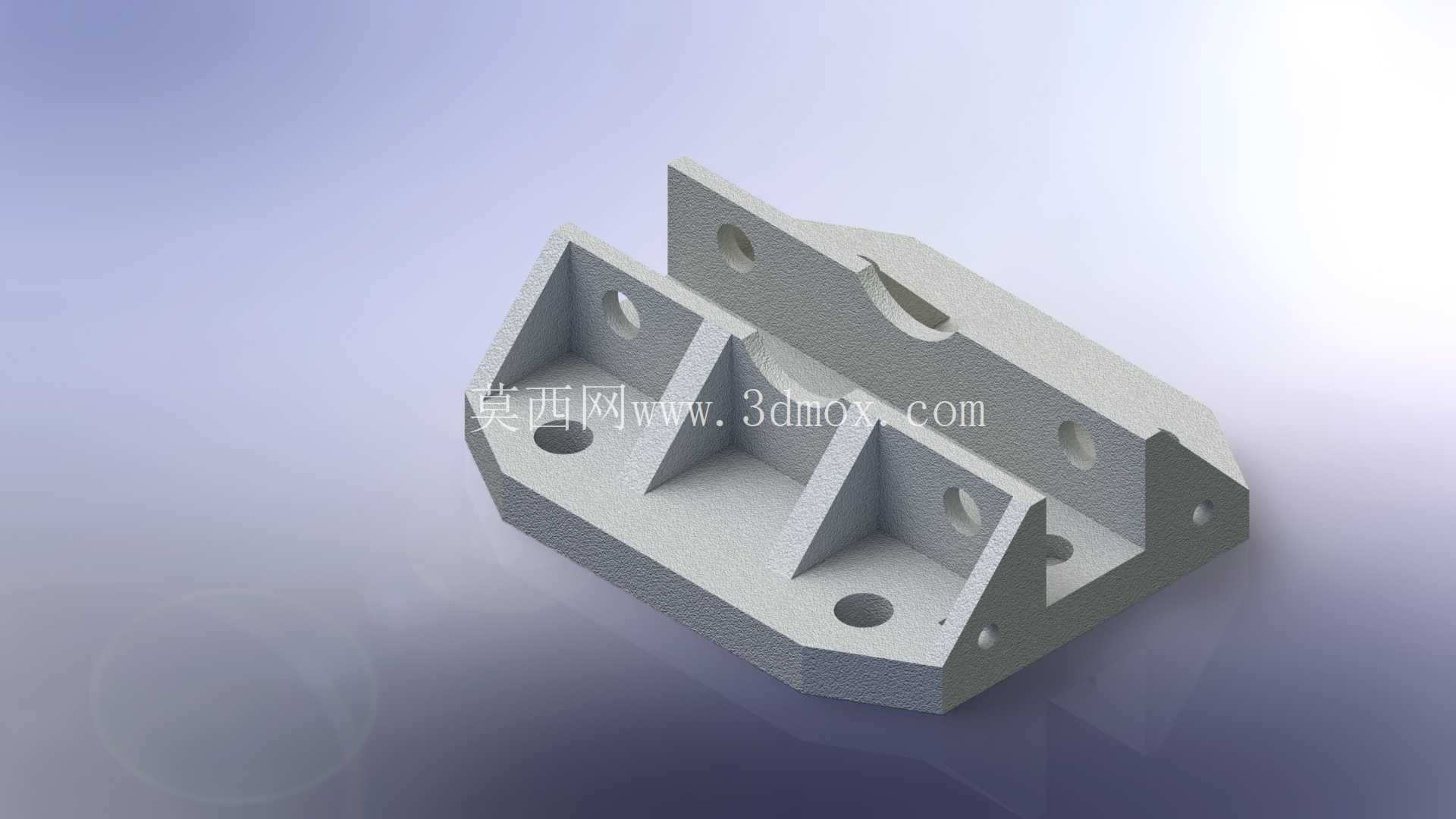

  这类角型支撑固定座在工业设备的机架搭建、工装夹具定位、自动化产线的部件接驳环节应用十分广泛,日常接触的输送线侧边导向件安装、设备防护门板的铰接座固定、小型气动元件的安装承载,都会用到同结构类型的支撑构件。从结构本身来看,整体采用直角弯折的基座形态,两个互相垂直的安装面分别对应不同方向的连接需求,竖直方向的立面用来连接需要被支撑的功能部件,水平方向的底面则贴合在设备机架的型材平面或者安装基板上,两个面的连接配合能同时抵消竖直方向的载荷与水平方向的倾覆力矩,避免单平面固定时容易出现的部件偏转、连接松动问题。

  设计上最突出的特点是在两个安装面的转角内侧设置了三道等距分布的三角形加强筋,筋板的厚度与基座壁厚保持一致,没有出现局部过厚导致的注塑或铸造缩孔风险,筋板的边缘都做了小尺寸的倒角过渡,既可以消除加工时的应力集中点,也能避免安装作业时锐边划伤操作人员。仔细看各个安装面上的孔位设计,底面分布了四个沉头安装孔,孔位的间距匹配常用的40系列、50系列工业铝型材的槽口中心距,安装时可以直接用内六角螺栓穿过沉头孔锁紧在型材T型螺母上,沉头孔的深度刚好能把螺栓头完全埋入座体平面,不会出现螺栓头突出影响被支撑部件贴合的问题;竖直立面上除了两个常规的圆形通孔之外,还设置了一个长圆形的调节腰孔,腰孔的长度方向沿着立面的竖直方向排布,安装时可以根据实际装配需求微调被固定部件的上下位置,补偿机架加工或者部件组装时产生的尺寸累积误差,不用重新扩孔或者额外加工调整垫片,能大幅提升现场装配的效率。

  座体的外侧边缘没有采用尖锐的直角设计,而是做了小角度的斜切过渡,一方面是减少构件的整体重量,在保证结构强度的前提下去除非承载区域的多余材料,降低材料成本与构件自重,另一方面斜切面也能在安装时起到导向作用,当多个相邻构件近距离安装时,斜切边缘不会和相邻部件的边角发生干涉,降低装配对位的难度。从安装边界来看,这类支撑座的整体外轮廓尺寸控制在紧凑型区间,底面的横向跨度不会超过120mm,立面的高度不超过80mm,适合在设备内部安装空间局促的位置使用,不会占用过多的设备内部排布空间;座体的承载能力经过结构加强后,单座可以稳定承载15kg以内的静态载荷,即使在设备运行产生小幅振动的工况下,加强筋的结构也能分散振动带来的交变应力,避免连接位置出现疲劳断裂的问题。

  实际选型使用时需要注意,这类支撑座如果用在有腐蚀介质的工况环境,需要做表面阳极氧化或者镀锌处理,如果是普通的车间设备装配场景,常规的6061铝合金加工或者Q235钢板焊接后喷塑处理就能满足使用需求;安装时要先固定底面的四个沉头螺栓,预紧后再调整立面腰孔上的部件位置,位置校准后再把所有螺栓按对角线顺序锁紧,避免单个螺栓受力过大导致座体出现安装形变。另外座体转角位置的内圆角半径要和配套安装的部件边角做匹配,如果被支撑部件的根部有圆角,要确认支撑座的转角避让空间足够,防止两个部件贴合时出现间隙导致固定不稳。
