电源变压器用弧形连接支架结构设计

　　在中小功率干式电源变压器的装配体系里，这类带弧形臂的连接支架是衔接铁芯固定座与外部安装基面的核心受力构件，日常在工业控制电源、小型配电模块、嵌入式设备供电单元里都能见到它的应用场景，它的存在不是简单的结构连接，而是要同时兼顾安装适配性、受力稳定性以及装配容错空间。从实际使用场景来看，这类支架往往安装在变压器铁芯夹件的侧端面，一端通过底部的多组安装孔与夹件平面锁附，另一端的带孔弧形臂则用来连接外部的挂装点位或者设备内部的安装梁，很多时候变压器在设备仓内的安装空间并不规整，直臂式支架容易和周边的电容、接线端子产生干涉，弧形臂的结构刚好可以绕开周边的元器件，在有限的仓内空间里完成固定点位的衔接，不需要额外调整其他元器件的布局，能有效压缩供电模块的整体占用空间。

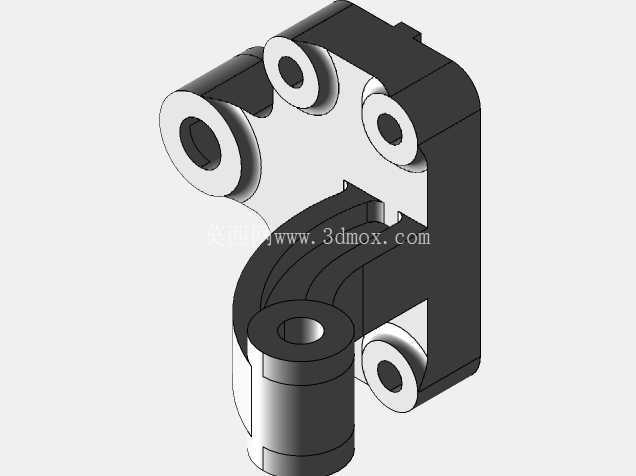

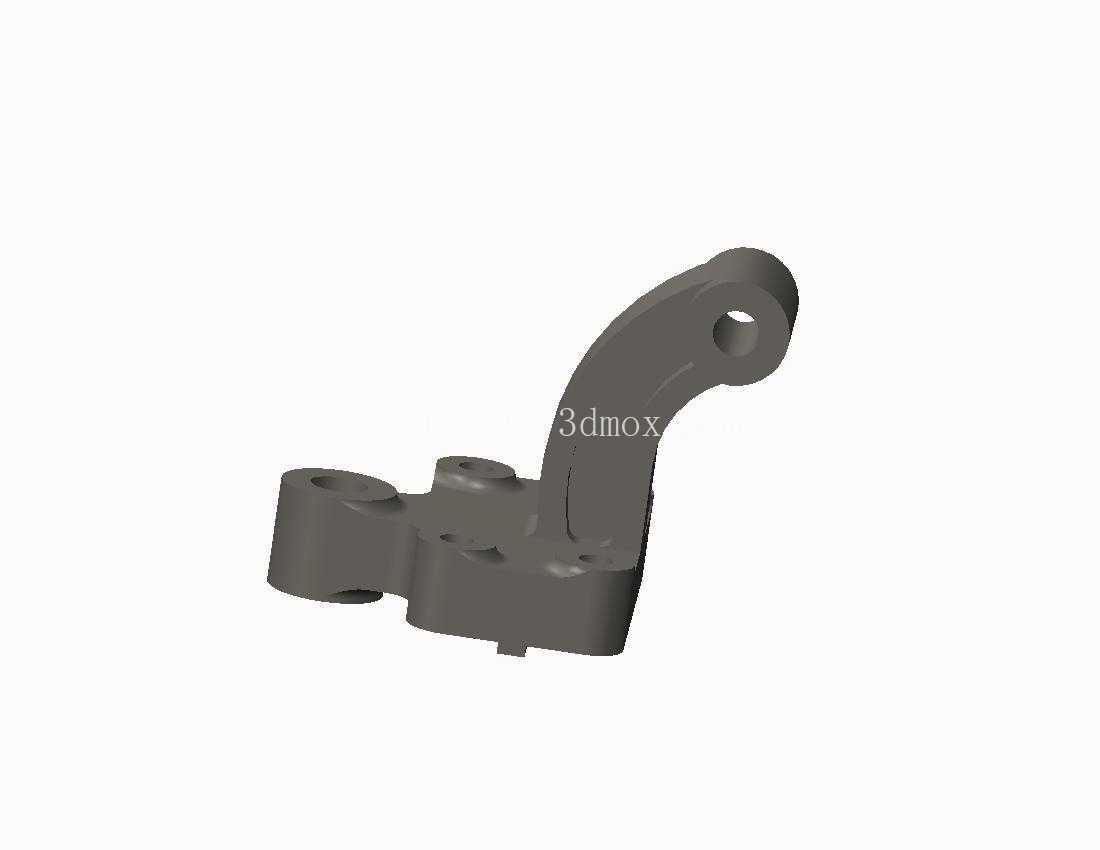

　　从功能特性上拆解，这个支架的底部是带多个沉孔与通孔的平板结构，不同孔径的孔位对应不同规格的锁附螺丝，其中沉孔用来安装内六角圆柱头螺丝，保证螺丝端面不超出支架平面，避免和变压器铁芯的叠片产生剐蹭，通孔则用来穿设定位销，在装配的时候先通过定位销完成支架与夹件的位置对齐，再锁附螺丝，能大幅降低批量装配时的位置偏差。向上延伸的弧形臂做了等厚度的结构设计，臂身的弧度经过受力校核，在变压器自重产生的弯矩作用下，臂身的应力分布均匀，不会出现局部应力集中的问题，臂端的安装孔做了倒角处理，方便装配时快速穿设连接螺栓，即使安装点位存在1-2mm的位置偏差，倒角的导向作用也能让螺栓顺利穿入，降低现场装配的调整难度。

　　设计思路上，这个零件没有采用复杂的曲面造型，所有的结构都是围绕实际装配需求展开：底部平板的厚度根据变压器的整体重量做匹配，针对1-3kVA的电源变压器，平板厚度设置在5mm左右，既能保证锁附时的结构刚性，不会因为螺丝锁紧力产生平面变形，也不会过度增加零件的整体重量。弧形臂的曲率半径参考了变压器周边常见元器件的布局间距，通常曲率半径设置在35-40mm区间，刚好能绕开直径30mm以内的圆柱形电容或者接线柱，臂身和底部平板的衔接处做了圆角过渡，避免直角衔接处的应力集中，在变压器遇到运输振动或者设备运行产生的持续震动时，衔接位置不会因为应力疲劳产生开裂。

　　关于外形尺寸与安装边界，这个支架的整体投影长度控制在65mm左右，宽度在30mm上下，安装后突出变压器夹件平面的高度不超过45mm，不会超出常规小型电源变压器的安装安全边界；底部的安装孔孔距按照标准变压器夹件的孔位规格设计，孔位公差控制在±0.1mm，保证和标准夹件的互换性，不需要对现有夹件做二次加工就能直接装配。臂端的安装孔中心到底部安装平面的垂直距离经过精准测算，刚好匹配常规设备仓内安装梁的高度差，装配后变压器的整体水平度偏差可以控制在0.5°以内，不会因为安装倾斜影响变压器的运行稳定性。另外支架的所有棱边都做了0.5mm的倒角处理，避免装配过程中锐边划破接线的绝缘层，消除供电模块的安全隐患，零件表面采用喷砂氧化处理，在提升防锈能力的同时，表面的粗糙质感也能增加锁附时的摩擦力，避免螺丝在长期震动下出现松动。
