T型支撑构件静力学弯曲形变仿真分析

项目分类:变压器/电感器 发布时间:2025-01-13 ID:894701
  • T型支撑构件静力学弯曲形变仿真分析
  • T型支撑构件静力学弯曲形变仿真分析
  • T型支撑构件静力学弯曲形变仿真分析
  • T型支撑构件静力学弯曲形变仿真分析

  该T型支撑类构件的静力学弯曲仿真模型,主要面向电力设备内部支撑结构的力学性能验证场景,在变压器、电抗器等输配电设备的内部组件装配环节,这类支撑构件承担着固定绕组、分隔绝缘结构、传递设备运行过程中产生的静载荷与短时冲击载荷的作用,其抗弯曲形变能力直接决定了设备长期运行的结构稳定性,若构件弯曲形变量超出允许阈值,会引发绕组移位、绝缘间隙不足等问题,严重时可导致设备内部放电、绝缘击穿等故障。

  从结构设计逻辑来看,该构件采用下部双支腿、中部横向承载台、上部圆柱定位柱的三段式结构,下部双支腿的跨距设计参考了电力设备内部安装位的标准间距,支腿端面预留的安装接触面可适配螺栓固定、焊接固定两种主流装配方式,安装边界上支腿与设备基座的接触区域设置为全约束状态,模拟实际装配中构件与基座刚性连接的工况,避免仿真过程中出现非实际工况的刚体位移。中部横向承载台的截面尺寸经过力学优化,在满足承载面积要求的前提下,通过合理的截面厚度控制降低构件整体重量,承载台与上下结构的过渡区域采用圆角过渡设计,减少应力集中带来的结构失效风险,实际工程中这类过渡区域是疲劳裂纹的高发位置,仿真过程中会对该区域的网格进行加密处理,保证应力计算结果的精度。上部圆柱定位柱主要承担上部组件的定位与载荷传递作用,柱体直径与上部组件的定位孔尺寸采用间隙配合公差,装配时可快速完成对位,柱体高度根据上部组件的安装空间要求设定,保证上部组件装配后不会与中部承载台发生干涉。

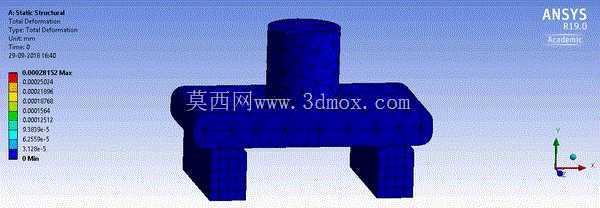

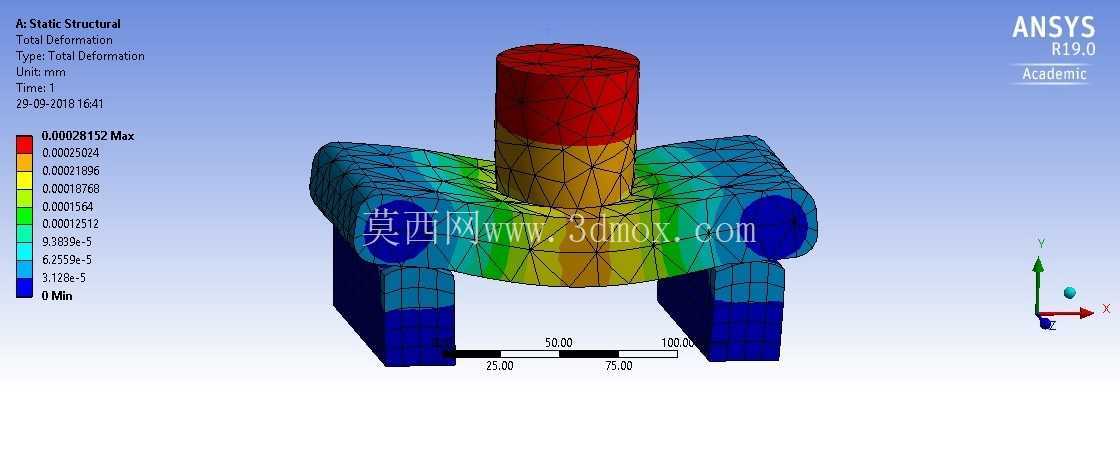

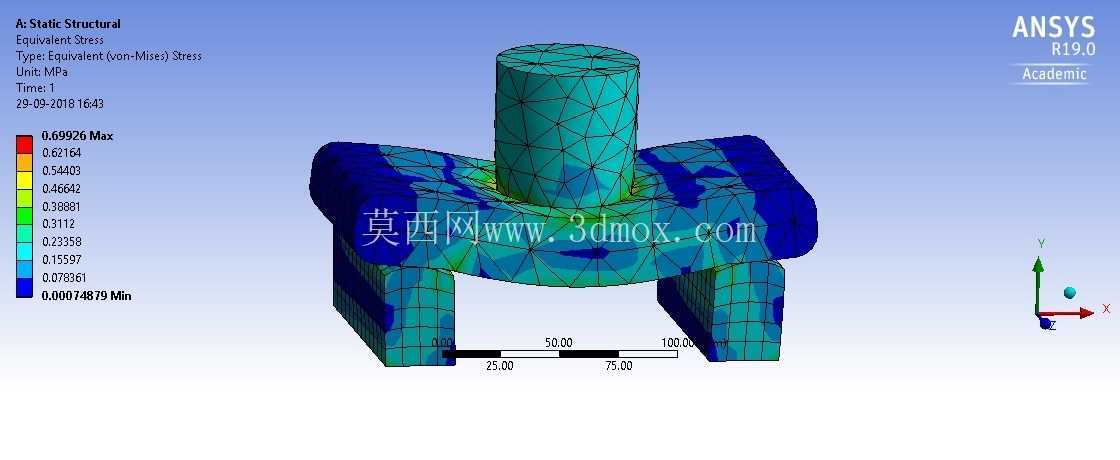

  在功能特性层面,该模型完整还原了构件受载后的弯曲形变分布规律,仿真载荷施加在中部承载台的上表面,模拟上部组件自重以及设备运行过程中产生的垂向静载荷,通过有限元求解可以得到构件整体的变形云图、等效应力分布云图,能够直观看到最大变形量出现在中部承载台的中心位置,最大应力集中在支腿与承载台的过渡圆角处,这些数据可以为结构优化提供直接依据:若最大变形量超出设计允许值,可通过增加承载台截面厚度、调整支腿跨距、更换更高弹性模量的材料等方式提升结构刚度;若局部应力超出材料许用应力,可通过加大过渡圆角、增设加强筋等方式降低局部应力集中系数。

  从实际工程应用的角度,这类静力学弯曲仿真模型可以在产品设计阶段快速完成多方案的力学性能对比,不需要加工物理样机即可完成结构强度与刚度的验证,大幅缩短产品研发周期,降低研发成本。在建模过程中,构件的所有尺寸参数都参考电力设备内部支撑件的通用设计规范,安装孔位、配合尺寸都符合行业通用的安装标准,可直接适配同类型设备的结构设计需求,仿真过程中设置的边界条件也完全匹配实际装配工况,得到的形变与应力数据具备实际工程参考价值,能够直接指导后续的结构优化与物理样机加工。对于结构设计从业者而言,这类模型可以作为静力学仿真分析的参考案例,掌握支撑类构件的载荷施加方式、边界条件设置方法、网格划分技巧,以及如何根据仿真结果判断结构的薄弱环节,完成针对性的结构优化;对于设备选型人员而言,可以通过该模型的仿真数据直观了解这类T型支撑构件的承载能力与形变特性,根据实际设备的载荷要求选择合适的构件尺寸与材料,保证设备运行过程中的结构可靠性。
