汽车发动机动力传递曲轴结构设计

　　在往复式内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载构件，日常做整机结构校核、传动系统匹配时，这类轴件的三维建模精度直接影响后续运动仿真、干涉检查的结果可信度。从实际装机场景来看，这类曲轴多用于小排量单缸或直列多缸汽油发动机，配套在乘用车、小型通用动力机械上，工作过程中需要持续承受活塞连杆组传递来的周期性爆发压力，同时还要平衡旋转过程中的惯性力，避免整机运行出现异常振动。

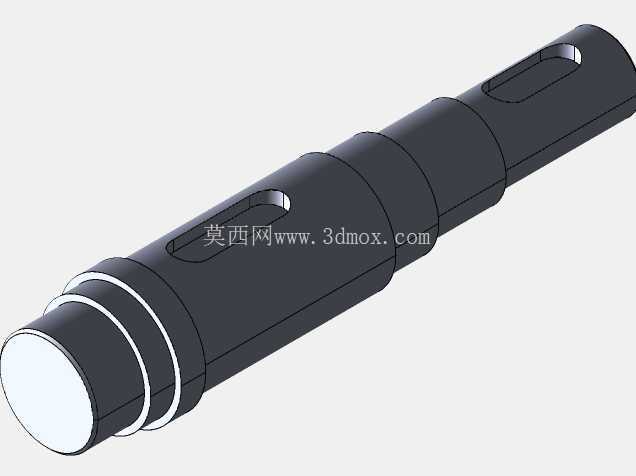

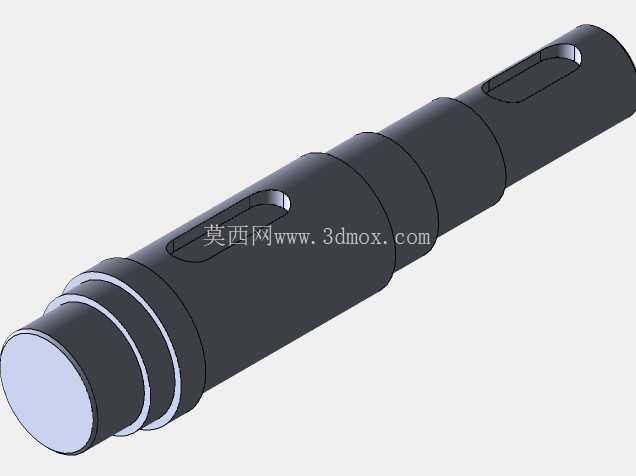

　　从结构设计逻辑来看，这款曲轴采用多段阶梯轴的构型，不同轴径段分别对应不同的装配功能：靠近输出端的细轴段预留了键槽结构，用来和飞轮、正时齿轮或者动力输出带轮做周向固定，保证扭矩传递过程中不会出现相对打滑；中间的大直径轴段是曲柄销与主轴颈的衔接部分，轴肩位置做了圆弧过渡处理，这部分细节在建模时不能省略，实际加工中过渡圆角是应力集中的高发区域，圆角半径的取值直接决定轴件的疲劳寿命，要是建模时直接做直角衔接，后续有限元分析得出的应力结果会和实际工况偏差超过30%，完全失去参考价值。轴身分布的两道环形凹槽是用来安装密封件或者轴用挡圈的，装配时可以对轴承、齿轮的轴向位置做硬限位，避免轴上零件在高速旋转时出现轴向窜动，影响配气相位或者动力输出的同轴度。

　　做这类轴件建模的时候，首先要确定各轴段的同轴度基准，所有轴颈的回转中心必须在同一条中心线上，哪怕0.02mm的同轴度偏差，在高速运转时都会产生额外的离心载荷，加速轴承磨损。键槽的位置设计要避开轴肩的应力集中区，槽口的边缘要做倒角处理，避免装配时刮伤配合件的内孔表面，同时减少键槽根部的应力集中系数。从安装边界来看，这款曲轴的主轴颈尺寸需要和缸体上的主轴承孔做间隙配合，配合公差一般选基孔制的过渡配合，既保证装配时的便利性，又能控制运转时的轴颈跳动量；输出端的轴伸长度要和飞轮壳的内部空间匹配，不能和壳体内部的加强筋、润滑油道产生干涉，建模时需要同步导入缸体、连杆、活塞的配套数模做运动包络检查，确认曲轴在整个回转行程内，曲柄部分不会和缸体下腔、连杆大头发生碰撞。

　　实际工程应用中，这类曲轴的材质一般选用高强度球墨铸铁或者调质合金钢，轴颈表面会做高频淬火处理提升耐磨性，建模时虽然不需要体现材质热处理层，但结构上要预留表面处理后的尺寸余量，比如淬火后的轴颈磨削余量要在三维数模的工艺尺寸链里体现出来，方便后续导出工程图时直接标注加工尺寸。另外轴身上的润滑油道开孔虽然在这个外观数模里没有做细节展示，但实际设计时必须考虑油道的走向，保证主轴颈和曲柄销之间能形成稳定的润滑油膜，避免干磨烧瓦的故障。很多新手做曲轴建模时容易忽略动平衡的设计要求，这款曲轴的曲柄部分做了对称的减重结构，一方面降低整体转动惯量，让发动机的油门响应更快，另一方面也是为了方便动平衡调试时去重，不需要额外在轴身上焊接平衡块，减少装配工序。

　　从装配流程的角度考虑，这款曲轴的各轴段直径是从两端往中间逐步增大的，这种阶梯设计符合装配工艺要求，压装轴承、齿轮的时候可以从轴端依次压入，不需要做过大的过盈量调整，也能避免装配时刮伤轴颈的配合表面。轴端的中心孔是加工时的工艺基准，不管是车削、磨削还是后续的动平衡检测，都要靠两端的中心孔做定位，所以建模时中心孔的尺寸要符合国标要求，不能随意绘制。很多人做轴类零件建模时只关注外形尺寸，忽略工艺结构的细节，最后导出的工程图没法直接指导生产，数模也就失去了工程价值。这款曲轴的结构设计没有多余的冗余特征，每一段轴径、每一个槽位、每一个键槽都对应明确的装配或功能需求，完全是从实际装机和加工工艺出发做的构型，不管是用来做教学演示、结构学习还是二次开发改型，都能提供很贴合工程实际的参考。
