特种部队用弹道摆实验装置结构设计

　　这套弹道摆装置主要面向轻武器弹道性能测试场景，在特种部队的轻武器校验、弹药性能验证环节中，承担着弹丸初速测算、冲击能量标定的核心作用，区别于常规实验室的教学类摆锤结构，该装置针对9mm口径弹药的测试场景做了专项适配，整体结构集成在一体化安装底座上，无需复杂的现场拼装即可快速部署到野外临时测试点位，适配野战环境下的快速测试需求。

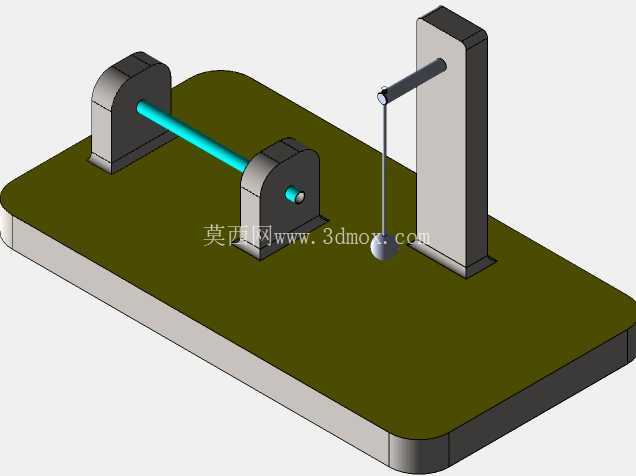

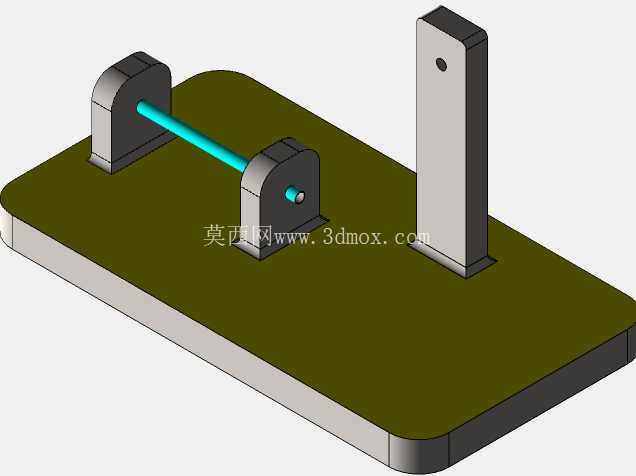

　　从结构功能划分来看，装置主要分为摆锤悬挂支撑单元、能量吸收触发单元、复位缓冲单元三个核心部分。右侧的立式支撑柱采用矩形截面的实心立柱结构，顶部伸出的悬臂轴采用过盈配合与立柱连接，悬臂末端的悬挂点采用低摩擦的铰接结构，尽可能降低摆锤摆动过程中的摩擦阻力损耗，保证测试数据的准确性，摆锤末端采用高密度金属球体，球体与摆杆采用螺纹连接结构，可根据不同测试弹药的冲击能量范围更换不同质量的摆锤，适配多口径弹药的测试需求。左侧的两个轴承座单元承担摆体的限位与复位功能，横跨两个轴承座的光轴上套装有复位弹簧，弹簧的预紧力可通过端部的调节旋钮进行微调，当弹丸冲击摆锤带动摆体偏转后，弹簧可提供稳定的回复力矩，让摆体快速回到初始待触发位置，同时避免摆体长时间往复摆动影响测试效率。

　　设计过程中优先考虑了野外使用的抗冲击性能，底部安装底座采用带圆角的厚钢板结构，整体重心偏低，测试过程中可有效抵消弹丸冲击带来的倾覆力矩，底座上的所有安装孔位均采用沉孔设计，安装固定时螺栓头不会突出底座平面，避免搬运过程中剐蹭操作人员或者装具。两个轴承座与底座之间采用定位销加螺栓的双重固定方式，反复冲击下不会出现位置偏移，保证光轴的同轴度始终符合设计要求，悬臂立柱与底座之间采用加强筋结构补强，承受摆锤最大摆角冲击时立柱的形变量控制在0.1mm以内，避免悬挂点偏移带来的测试误差。

　　安装边界方面，整套装置的底座长宽尺寸控制在可放入野战携行箱的范围内，整体重量满足两人搬运的部署要求，不需要额外的吊装设备即可完成现场架设。摆锤的初始静止位置刚好对准9mm口径弹药的弹道入射高度，测试时不需要额外调整高度即可适配标准的轻武器测试架高度，摆体的最大摆动角度预留了足够的安全余量，即使是满装药的9mm弹药冲击，摆锤也不会碰撞到左侧的轴承座单元。弹簧的选型经过反复验算，既可以提供足够的复位力，又不会因为刚度过大导致摆体偏转角度过小，影响测试读数的精度，铰接位置的轴承采用密封型深沟球轴承，野外扬尘、降雨环境下不需要频繁加注润滑脂也能保持稳定的低摩擦状态，减少野战环境下的维护工作量。

　　在细节设计上，摆杆采用高强度铝合金材质，在保证结构强度的前提下尽可能降低自身重量，减少摆杆自重对测试结果的影响，摆锤球体的表面做了硬化处理，反复受弹丸冲击不会出现明显的凹坑变形，长期使用也能保证摆体质心位置稳定。端部的调节旋钮采用滚花设计，操作人员戴战术手套也能直接操作调整弹簧预紧力，不需要额外借助工具。整套装置没有复杂的电子元器件，纯机械结构的可靠性极高，在低温、高湿、沙尘等恶劣野战环境下也能稳定工作，不会因为环境因素出现测试失效的问题，非常适合特种部队在野外驻训、弹药抽检等场景下快速开展弹道性能校验工作。
