环形圆弧边金属镇纸结构设计

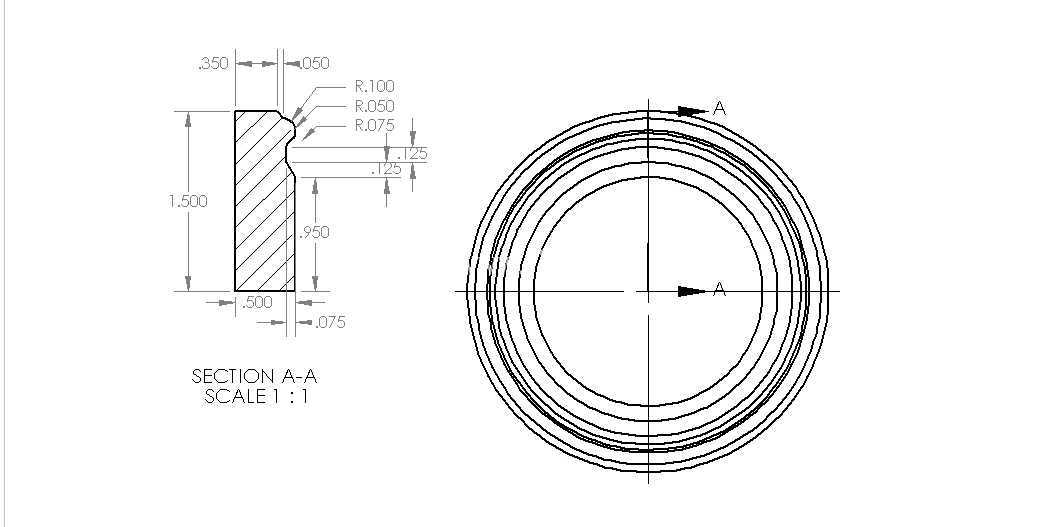

　　这款环形配重件最初的设计定位是桌面纸质资料压持用具，也就是日常办公、绘图场景里常用的镇纸，区别于传统长条形镇纸的造型，采用同心圆环的结构形态，核心是利用环形自身的重量分布特性，在压持纸张时不会遮挡纸面核心内容，尤其适合工程绘图场景下压持图纸边角，避免绘图过程中图纸移位、卷边。从结构剖面来看，该零件的轴向总厚度为1.5英寸，径向最外侧的环体宽度为0.5英寸，边缘做了多段连续圆弧过渡，最外侧的R1.0圆弧从顶面0.35英寸的位置开始起弧，依次衔接R0.05、R0.75两段圆弧，最终过渡到侧面0.95英寸高度的直壁段，直壁段到底部预留0.075英寸的平直安装边，顶面靠近内圈的位置设置0.125英寸的下沉台阶，多段圆弧的设计一方面是消除零件边缘的锐边，避免拿取时划伤手部，另一方面圆弧过渡的造型在金属加工时更便于去毛刺、抛光处理，不会出现应力集中的尖角位置。

　　零件的同心环结构采用多层等距环带设计，从中心向外的环带间距保持一致，这种结构在加工时可以通过车床一次装夹完成内外圆的车削加工，不需要二次装夹找正，能有效保证各环带的同轴度公差，避免出现环带偏心导致的放置不稳问题。从实际使用场景来看，这类环形镇纸除了办公场景压持纸张外，也可以在车间工位上用来压持工艺卡片、作业指导书，相比磁吸式压块，它不需要依赖金属工作台面，在木质、塑料工作台面上都能稳定放置，自身的重量通过环形均匀分布在接触面上，不会因为局部压强过大在较薄的纸张上留下压痕。

　　设计过程中特意将底部接触面做了0.075英寸的平直段处理，保证整个环体底部和放置面完全贴合，不会出现翘边、晃动的情况，顶面的圆弧过渡除了提升握持手感外，也能避免零件叠放时出现卡滞，多个同规格的镇纸可以顺畅叠放收纳，减少存放占用的空间。从尺寸边界来看，该零件的最大外径由多层环带的总宽度决定，放置时占用的桌面空间为圆形区域，不会像长条形镇纸那样延伸过长干扰桌面其他物品摆放，1.5英寸的厚度设计刚好匹配成年人单手握持的尺寸，拿取时手指可以扣住内圈孔位，移动放置都很方便。

　　剖面的1:1比例标注也为后续加工提供了直接的尺寸参考，不需要额外进行比例换算，所有的尺寸标注都集中在剖面上，加工时操作人员可以直接对照剖面尺寸完成车削工序，减少识图的时间成本。另外，多段圆弧的衔接位置都做了相切处理，加工时刀具可以连续走刀完成圆弧面的加工，不需要频繁换刀或者调整刀具角度，能有效提升加工效率，降低加工难度。零件的内圈孔位尺寸设计也兼顾了实用性，手指可以轻松穿过内圈拿取，同时内圈边缘也做了相应的圆弧倒角，避免内圈锐边划伤。从配重角度来看，环形结构的重量主要集中在外侧环带位置，压持纸张时外侧的重量可以更好地压住纸张边角，相比同重量的实心圆盘，环形结构的压持范围更大，能覆盖更大面积的纸张边缘，压持效果更稳定。
