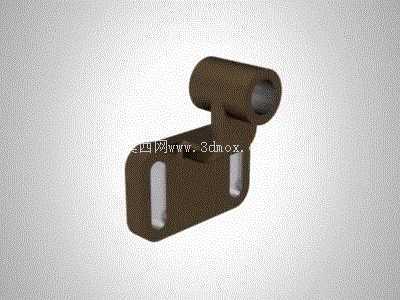

带铰接安装座的异形连接支架结构

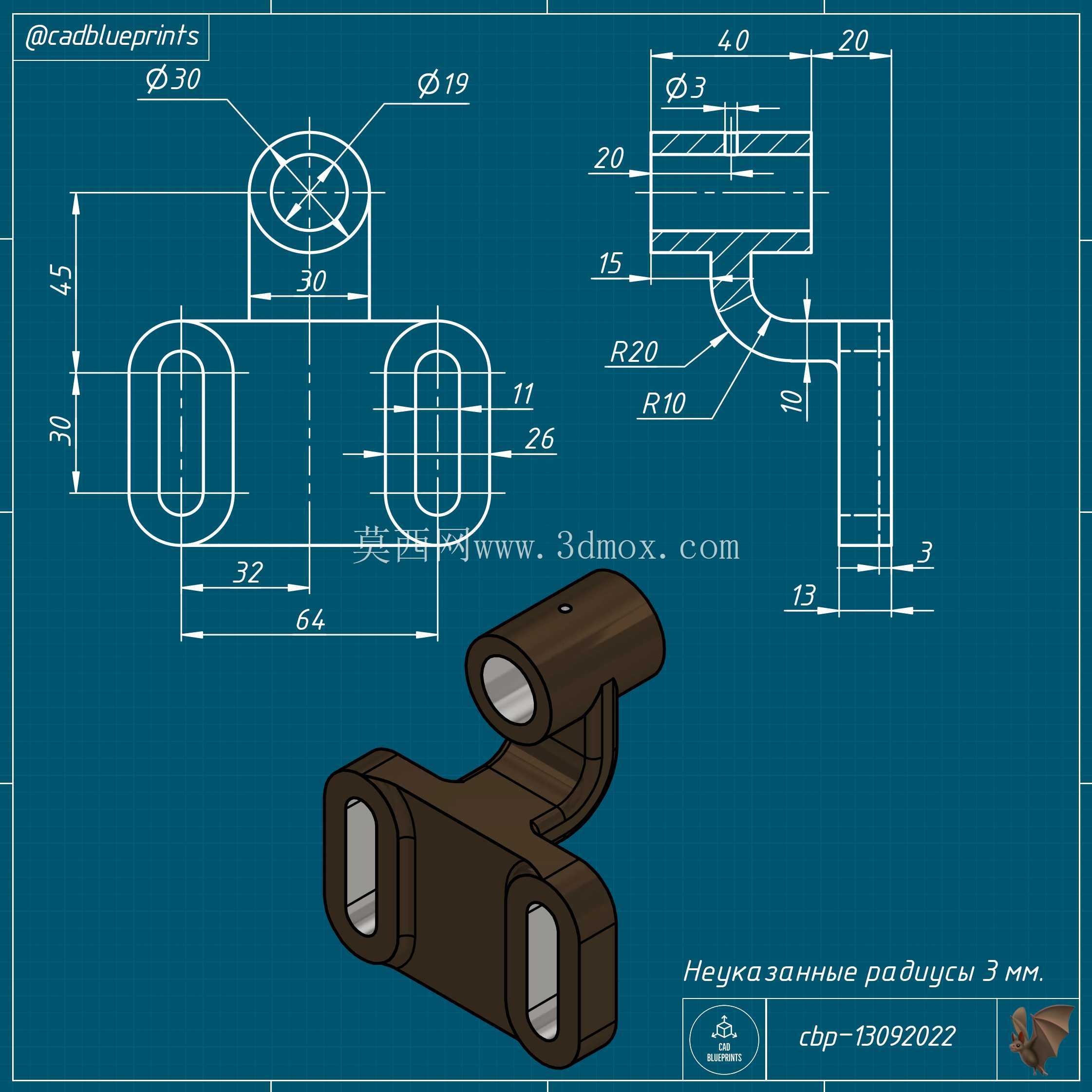

　　下端的两个长条形腰型孔是安装调节位，相比圆孔设计，腰型孔可以在装配时提供一定的位置调整余量，抵消安装基面的加工误差，也能根据实际使用需求微调支架的固定位置，适配不同的装配间距要求，腰型孔的边缘同样需要做去毛刺处理，避免紧固螺栓装配时出现偏斜，保证螺栓压紧面的贴合度。设计这类支架时，首先要确定上端铰接孔的中心到下端安装面的垂直距离，这个尺寸直接决定了铰接部件的转动半径，要提前核算配套部件的转动行程，避免转动过程中出现结构干涉；其次要核算两个腰型孔的中心距，这个尺寸需要和安装基座的预留孔位匹配，腰型孔的长度要控制在合理范围，既要留出足够的调节量，也要避免孔长过大降低支架本体的结构强度。这类带铰接端的异形连接支架，多应用在需要小角度转动补偿的设备装配场景中，比如小型自动化产线的侧装导向组件、低压电气柜内的走线支撑结构、小型输送设备的侧边挡料调节架，都能见到同结构逻辑的零件身影。从功能上看，上端的筒状铰接孔是核心的转动配合位，孔内壁需要和配套的销轴做间隙配合，加工时要保证孔的圆柱度与同轴度，避免转动时出现卡滞、旷量过大的问题，孔的端面要做倒角处理，既方便销轴装配导入，也能去除加工毛刺防止装配时刮伤配合件表面。

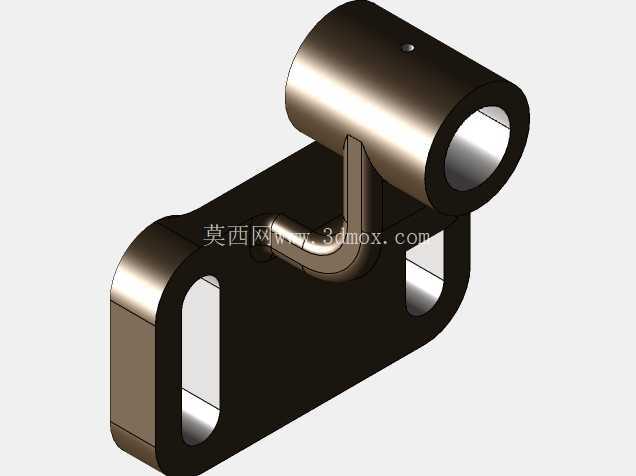

　　支架的弯折过渡位置采用了圆弧过渡设计，没有采用直角弯折，一方面是为了降低冲压或注塑加工时的应力集中问题，避免零件在受交变载荷时从弯折处出现断裂，另一方面圆弧过渡也能减少零件的尖锐边角，提升装配操作的安全性。从安装边界来看，上端铰接孔的轴向长度要和配套的铰接耳宽度匹配，不能超出铰接耳的宽度范围，否则会导致销轴装配后出现悬臂受力的情况，加速销轴和孔的磨损；下端安装面的平面度需要控制在合理公差范围内，保证和安装基面贴合时不会出现翘曲，当螺栓锁紧后，支架不会因为贴合面不平产生内应力，长期使用下出现变形。

　　零件的壁厚设计要兼顾强度和轻量化要求，铰接孔位置的壁厚要比安装板位置稍厚，因为铰接位置是主要的受力点，工作时会承受来自铰接部件的径向载荷，壁厚不足容易出现孔壁变形、开裂的问题；安装板位置的壁厚可以适当减薄，只要能满足螺栓锁紧时的压紧强度要求即可，避免不必要的材料浪费。在实际选型使用时，要注意铰接孔的配合公差，如果是需要频繁转动的使用场景，孔的配合要选稍大的间隙配合，同时要预留润滑脂的加注空间，降低转动磨损；如果是仅需要装配时调整角度、后续固定不动的场景，可以选择过渡配合，调整好角度后通过顶丝锁紧销轴，避免使用过程中出现位置偏移。

　　另外，支架表面的处理方式也要根据使用场景选择，普通室内干燥环境可以采用喷塑处理提升防锈能力，如果是在有油污、潮湿的工业环境下使用，建议采用镀锌或者发黑处理，提升零件的耐腐蚀性能，延长使用寿命。这类支架虽然结构不算复杂，但在小型设备的结构装配中承担着连接、调节、铰接支撑的多重作用，设计时每一个尺寸的公差、每一处结构的过渡，都会直接影响最终的装配效果和使用寿命，需要结合实际的受力情况、安装空间、配套部件的尺寸做综合考量，不能只看外形做照搬建模。
