带颈凸缘管路连接法兰结构设计

　　在工业管路系统的搭建与运维场景中，带颈法兰是实现管路分段连接、设备端口对接的核心承压部件，这类带凸颈的法兰结构相比平焊法兰，拥有更优异的结构刚度与承压能力，常被应用在中高压管路、温度波动幅度较大的流体输送场景中，比如化工介质输送管线、工业循环水系统、液压动力管路的接口位置，能够在长期受内压、管路振动、热胀冷缩位移的工况下保持连接可靠性，避免接口渗漏、结构变形失效的问题。

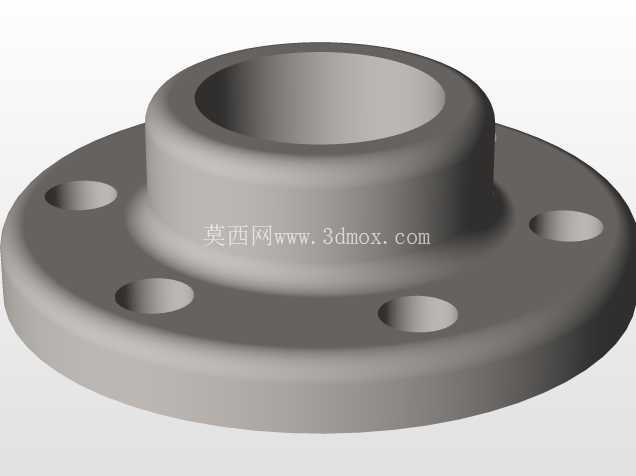

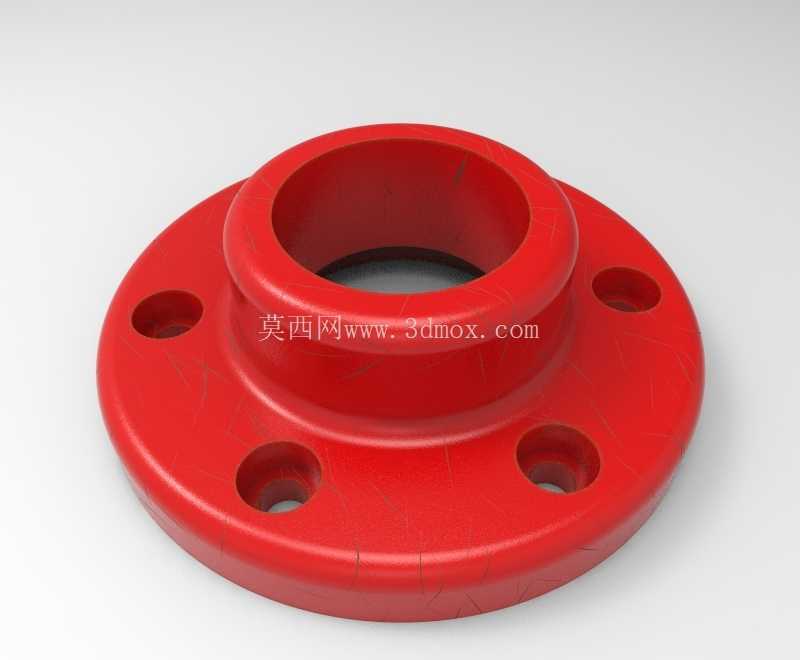

　　从结构功能特性来看，这款法兰的凸颈部分采用圆弧过渡设计，并非直角台阶结构，这种设计能够有效降低法兰盘与颈部衔接位置的应力集中系数，当管路内部存在压力波动、或者管路受外部载荷产生弯矩时，应力会沿着圆弧过渡面均匀分散，不会在转角位置形成应力集中点导致疲劳开裂。法兰盘上均匀分布的四个螺栓通孔，采用等节距圆周排布，安装时螺栓受力均匀，不会出现单侧螺栓载荷过大的情况，配合密封垫片使用时，能够给密封面提供均匀的压紧力，保证密封界面的比压均匀分布，避免局部密封比压不足导致的介质渗漏。法兰中心的通孔与对接管路的通径保持一致，内壁做了平滑过渡处理，不会在接口位置形成流道突变，减少流体经过接口时的局部阻力损失，也能避免介质中的杂质在台阶位置沉积堆积，尤其适合输送带有固体颗粒的浆液类介质、或者对流速稳定性要求较高的洁净流体管路。

　　在设计思路层面，这款法兰的建模过程优先匹配实际安装的边界条件，首先确定对接管路的公称通径，以此为基准推导颈部的内径与外径尺寸，颈部的高度根据法兰的公称压力等级调整，压力等级越高颈部高度越大，以此提升整体的抗弯截面模量。法兰盘的厚度设计需要结合螺栓预紧力、内压产生的轴向力综合计算，保证在螺栓最大预紧力作用下法兰盘不会发生翘曲变形，螺栓孔的中心圆直径需要留出足够的扳手操作空间，避免安装时螺栓无法顺利拧紧，同时螺栓孔与法兰外边缘的距离要满足结构强度要求，防止拧紧螺栓时法兰边缘出现开裂。法兰的密封面采用突面结构，密封面的平面度、表面粗糙度都有严格的设计要求，表面粗糙度控制在合理区间，既能够保证垫片被有效压紧填充微观间隙，又不会因为表面过于光滑导致垫片受压后发生滑移。

　　从安装边界尺寸来看，这款法兰的外径尺寸根据螺栓孔中心圆直径、螺栓孔直径、边缘余量综合确定，四个螺栓孔的位置度公差控制在较小范围内，保证现场安装时能够与配对法兰的螺栓孔顺利对中，不需要额外扩孔调整。颈部的外径尺寸与对接管路的外径匹配，方便现场焊接组对，焊接坡口的形式根据管壁厚度设计，保证焊接熔深满足强度要求，焊接后焊缝位置能够与颈部、管路平滑过渡，减少焊接应力集中。在实际选型应用中，这类法兰需要根据输送介质的腐蚀性、工作温度、工作压力选择对应的材质，普通给排水、循环水场景常用铸铁或普通碳钢材质，腐蚀性介质场景则会选用不锈钢或者衬塑材质，不同材质的法兰在建模时会调整对应的厚度尺寸与过渡圆角参数，匹配不同材质的力学性能。

　　在管路系统的装配过程中，法兰连接的位置通常是管路应力集中的薄弱点，这款法兰的颈部过渡结构能够有效吸收管路的部分变形量，当管路因为温度变化产生热胀冷缩时，颈部可以产生微量的弹性变形，抵消部分热应力，减少螺栓受到的额外载荷，避免螺栓发生疲劳断裂。同时法兰盘的背面与螺栓头、螺母接触的位置做了平整处理，保证螺栓拧紧时端面与法兰盘完全贴合，不会出现偏载的情况，延长螺栓的使用寿命。在日常运维过程中，这类法兰的密封面如果出现轻微划痕，可以通过研磨修复，不需要整体更换法兰，降低运维成本，四个螺栓的排布方式也方便运维人员逐个检查预紧力，定期复紧螺栓时操作空间充足，不需要拆卸周边的管路附件就能完成操作。
