异形连接锤头结构三维建模设计

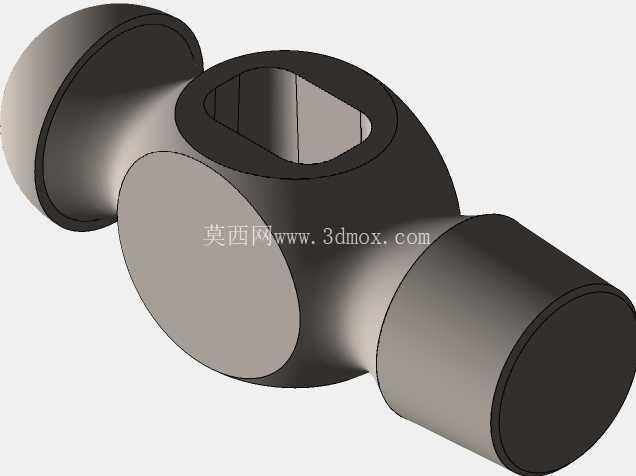

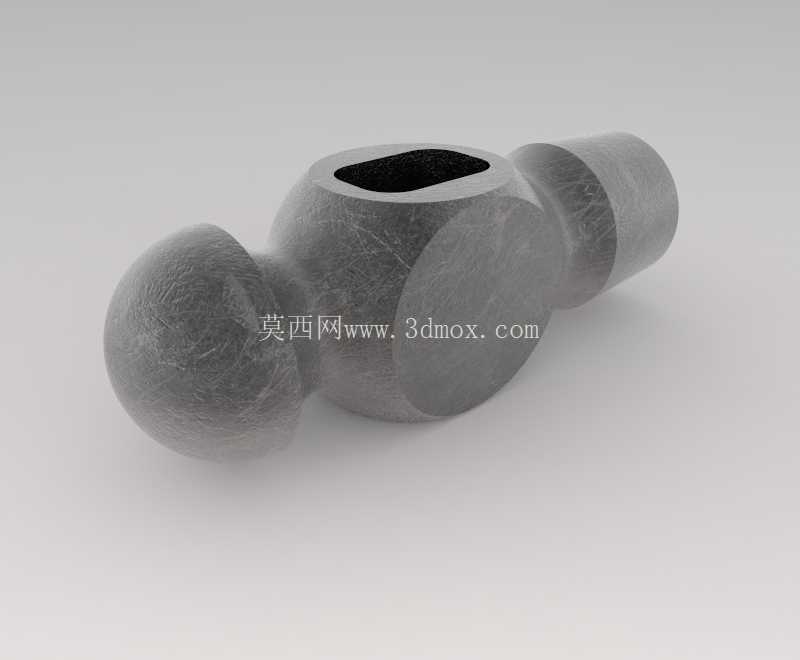

　　本次建模的异形锤头类构件，核心面向手动敲击作业、工装夹具定位压紧、小型装配工位辅助敲击的应用场景，在五金加工、设备装配、教学实训场景中都有对应的使用需求。从结构功能来看，构件一端采用球形端面设计，可在敲击作业时减少与被敲击面的硬接触损伤，避免平面敲击带来的工件表面压痕，适合对表面精度有要求的零部件装配敲击作业；中部为膨大的主体腔体结构，内部开设异形通孔，用于与锤柄或连接轴进行装配固定，腔体的非圆形截面设计可有效传递扭矩，避免使用过程中锤头与连接件发生相对转动，提升作业过程中的结构稳定性；另一端采用阶梯圆柱结构，可适配不同规格的锤柄安装需求，也可作为顶紧端用于狭小空间内的零件顶压、对位作业。

　　设计过程中优先考虑了结构的受力合理性，球形端面的曲率经过反复校核，确保敲击时接触应力均匀分布在端面中心区域，避免边缘应力集中导致的构件崩裂；中部腔体的壁厚采用等强度设计，在满足装配空间需求的前提下，尽可能优化壁厚分布，降低整体重量的同时保证结构强度，避免长期敲击作业下的腔体变形；两端与中部主体的过渡位置均采用大圆角过渡，减少应力集中点，提升构件的抗疲劳性能，适配高频次敲击的使用工况。

　　从安装边界来看，构件整体轴向长度控制在常规手用锤头的适配范围内，中部腔体的异形孔尺寸可适配直径20-25mm的连接柄，安装时可通过楔紧、粘接或过盈配合的方式完成固定，无需额外设置复杂的锁紧结构；球形端面的直径与阶梯圆柱端的直径差值控制在合理范围，既保证球形端的敲击接触面积，也让圆柱端可伸入狭小缝隙完成作业，两端的重量经过配重平衡，确保握持使用时的重心落在中部腔体位置，减少长时间使用的手部疲劳感。

　　建模过程中对各曲面的衔接精度做了严格控制，球形面与中部膨大主体的曲面衔接做到G2连续，不存在折线或突兀的曲率变化，既保证外观的流畅性，也避免应力在衔接位置集中；内部异形孔的边缘做了微小倒角处理，避免安装连接柄时孔口边缘刮伤连接件表面，也能分散装配时的压装应力。这类构件除了作为手用锤头使用外，还可作为自动化设备中的敲击执行端配件，安装在小型冲击气缸的输出端，完成零件的自动对位、压装作业，此时阶梯圆柱端可直接与气缸输出轴连接，球形端作为作业接触端，适配自动化产线的高频次轻量敲击需求。在实训教学场景中，这类异形结构的建模练习可帮助初学者掌握曲面衔接、异形孔创建、实体倒角、配重计算等基础建模技能，理解手动工具类零件的设计逻辑，掌握受力分析在零件结构设计中的实际应用方法，避免仅追求外观造型而忽略实际使用性能的设计误区。
