L型带圆弧槽限位支撑工装结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894757
  • L型带圆弧槽限位支撑工装结构
  • L型带圆弧槽限位支撑工装结构

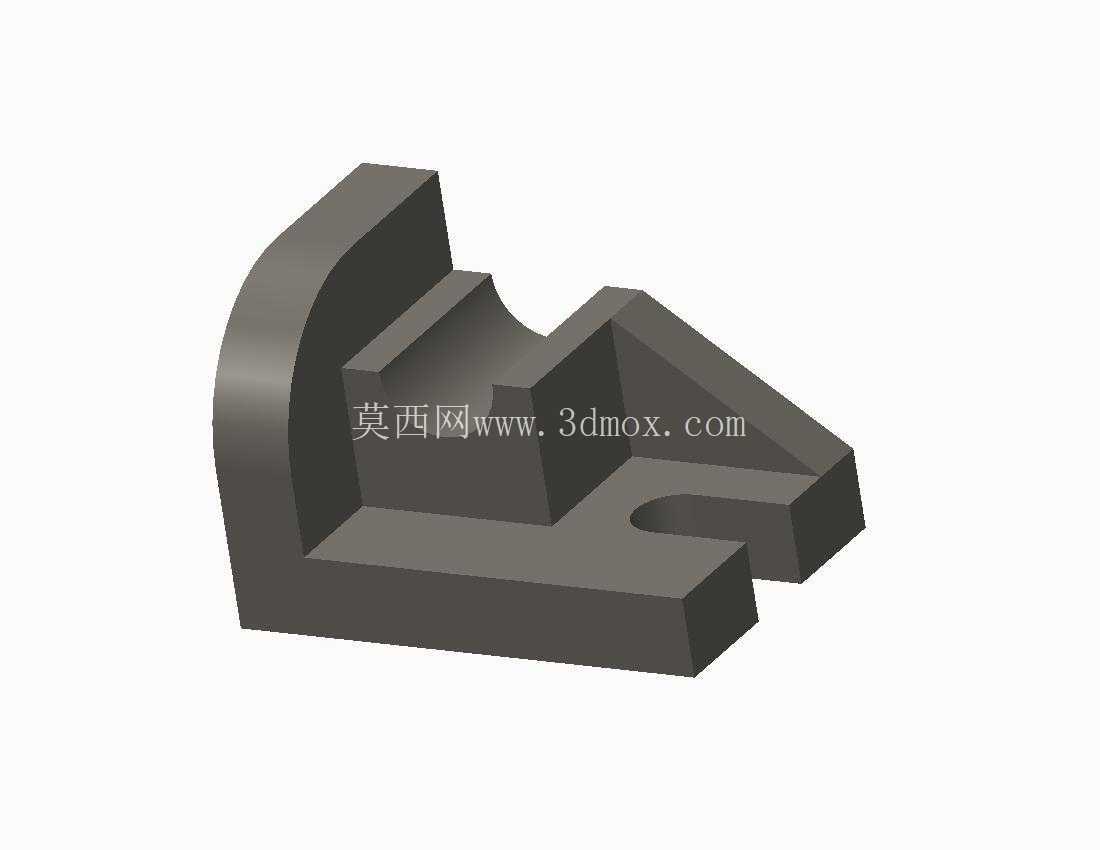

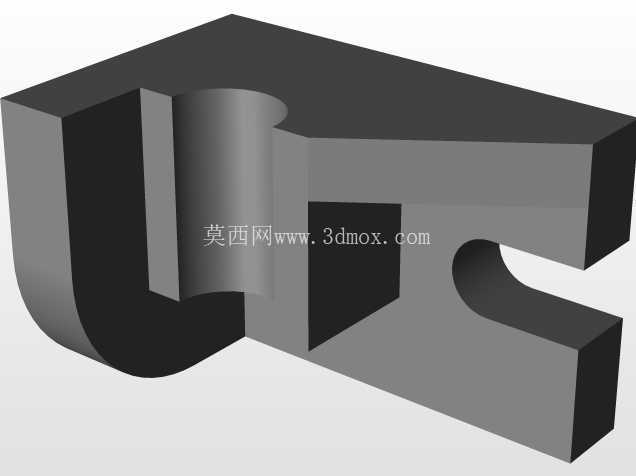

  在工装夹具、非标自动化设备的定位工位场景中,这类带圆弧承托槽的L型支撑限位件是十分常见的功能零件,主要承担工件定位、承载限位的核心作用,常见于小型零件机加工装、装配线定位治具、检测工位的固定支撑环节,能够对带圆柱面、圆弧轮廓的工件提供贴合的承托面,避免工件装夹过程中出现滑移、偏转,保证加工或装配的位置精度。从结构设计逻辑来看,该零件采用L型一体式结构,竖直段顶部做了大圆弧过渡设计,一方面能够消除直角处的应力集中,提升零件整体的结构强度,在承受侧向装夹力时不会出现根部断裂的问题,另一方面圆弧过渡也能避免安装、操作过程中尖锐棱角划伤操作人员或磕碰工件表面。

  竖直段内侧加工的内圆弧槽,是核心的功能工作面,槽的弧度与待承托工件的外圆弧轮廓匹配,装配后能够实现面接触支撑,相比点接触、线接触的支撑结构,接触应力更小,长期使用不会出现工作面压溃变形的问题,支撑稳定性更强。水平段作为安装基准面,末端开设的长条形腰型孔,是安装调节结构,安装时可以根据工件的实际位置微调支撑件的固定位置,补偿安装面的加工误差,不需要对安装孔做精准的配钻,降低了安装调试的难度,腰型孔的长度方向与支撑定位方向垂直,调节范围能够覆盖常规工装的装配公差带。

  零件的水平段与竖直段采用等壁厚设计,在满足结构强度要求的前提下尽可能控制零件重量,同时也适配常规的铣削加工工艺,加工时可以通过方料一次装夹完成大部分面的加工,减少装夹次数带来的形位公差,加工效率更高。从安装边界来看,该零件的安装面为水平段的底面,要求安装平面的平面度不低于0.05mm,保证安装后支撑件不会出现倾斜,内圆弧槽的中心高度与工件的设计中心高度偏差控制在0.02mm以内,避免支撑后工件出现中心偏移,影响后续工序的精度。腰型孔的孔径适配常规的M6内六角螺栓,安装时可以搭配平垫增大接触面积,防止长期受载后螺栓松动。

  在实际应用中,这类支撑件通常成对使用,分别布置在工件圆弧面的两端位置,共同承担工件的重量与装夹力,单块支撑件的承载能力根据材质不同有所区别,采用45号钢调质处理时,单块可承受不低于500N的垂直载荷,侧向可承受不低于200N的装夹力,能够满足大部分小型金属零件、塑料零件的装夹定位需求。设计过程中需要重点关注内圆弧槽的尺寸公差与表面粗糙度,圆弧槽的直径公差通常取H7,表面粗糙度不高于Ra1.6,保证与工件接触时贴合紧密,不会出现间隙导致定位偏差;L型的根部圆角半径不小于3mm,避免铣削加工时刀具应力集中,同时提升零件的抗疲劳强度。水平段的厚度根据承载需求设计,常规工况下厚度取12-15mm即可满足使用要求,若应用在重载装夹场景,可以适当增加壁厚,同时在根部增设加强筋结构,进一步提升结构刚性。零件的外露非工作面可以做发黑处理,提升防锈能力,工作面不需要做额外涂层处理,避免涂层厚度影响定位精度。
