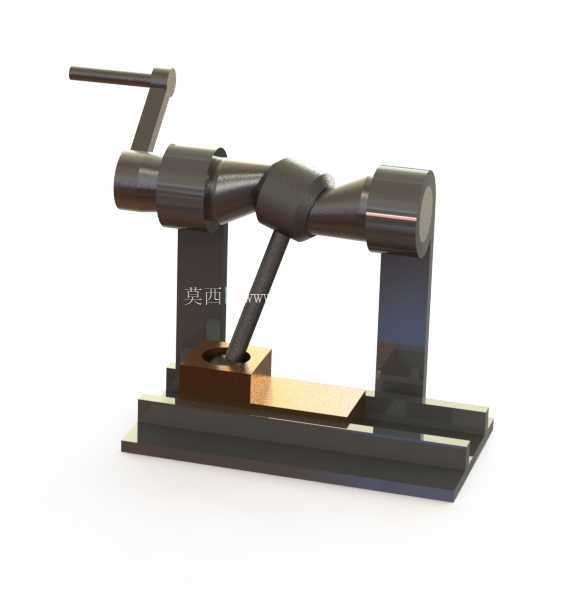

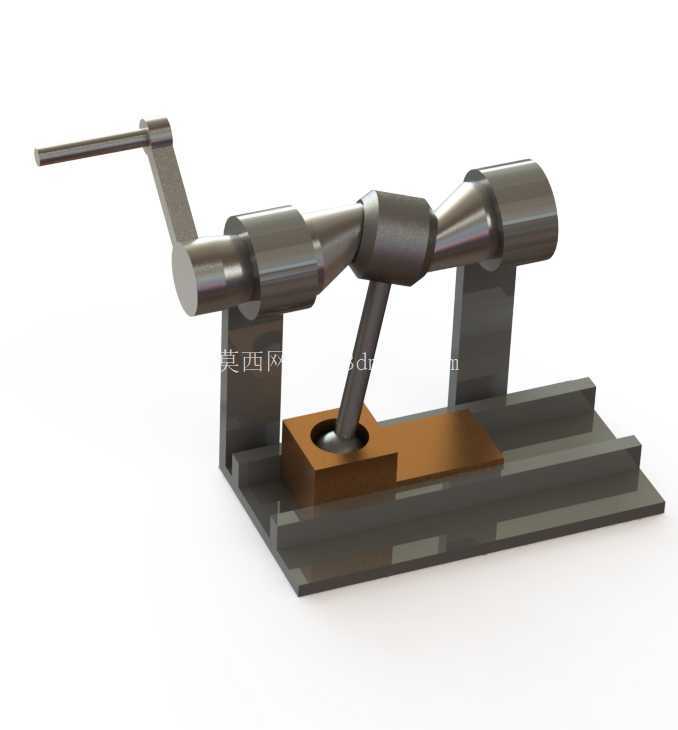

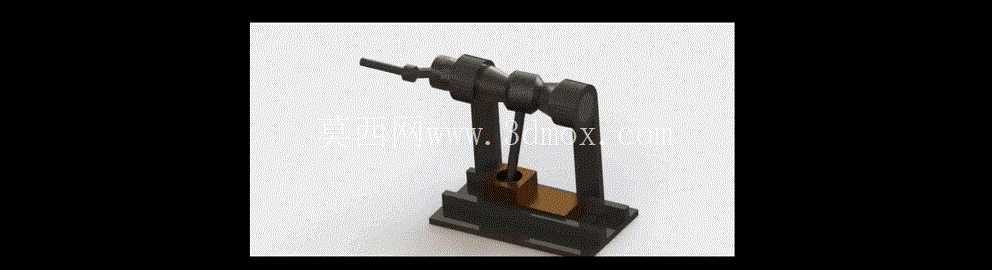

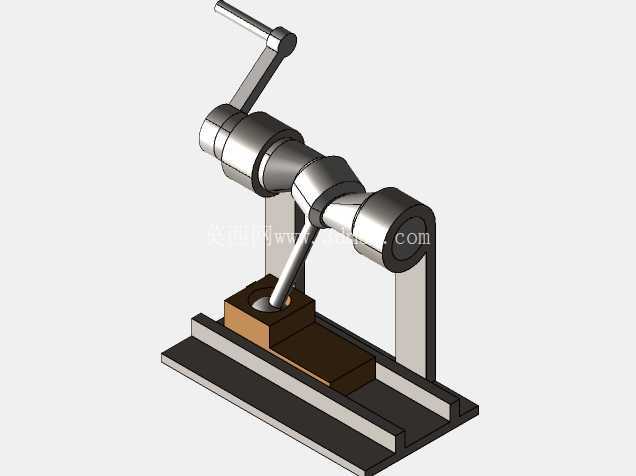

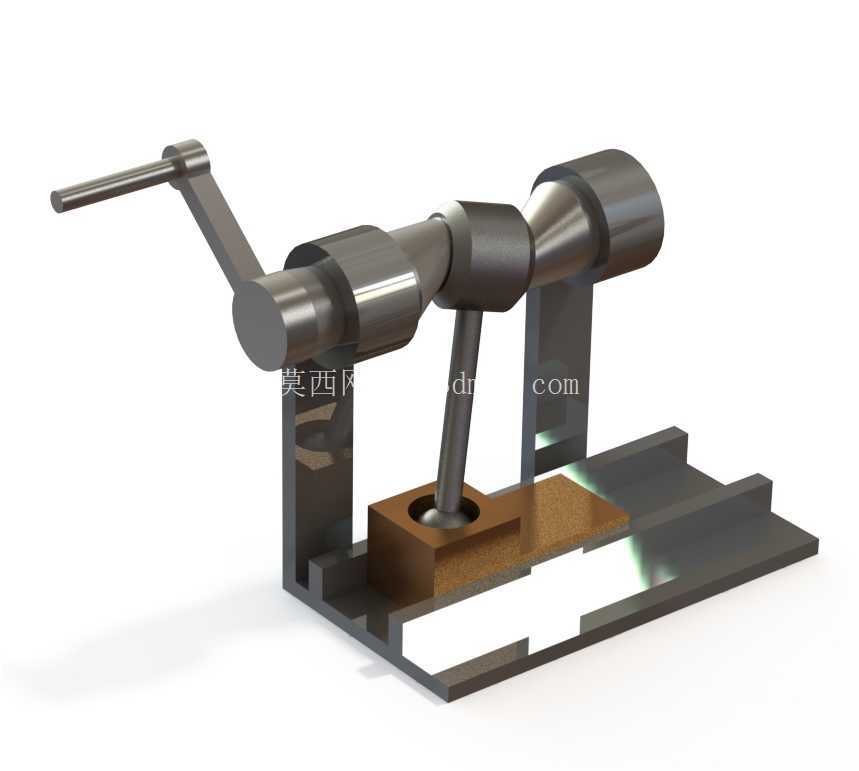

空间滑块曲柄传动机构结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894755
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计
  • 空间滑块曲柄传动机构结构设计

  这套空间滑块曲柄机构属于典型的空间连杆传动单元,区别于常规平面曲柄滑块仅能在单一平面内完成回转-直线运动转换的特性,该结构可实现跨空间维度的运动传递,适配设备内部安装空间局促、动力输入输出轴存在空间夹角的传动场景。在轻工自动化送料、小型冲压执行端、精密仪器调节机构、玩具动力模组以及教学演示教具领域,这类空间曲柄滑块结构都有实际应用,它能在有限安装空间内完成动力方向的转换,无需额外加装锥齿轮、万向节等变向传动件,可有效降低整套传动链路的零件数量,减少装配累积误差。

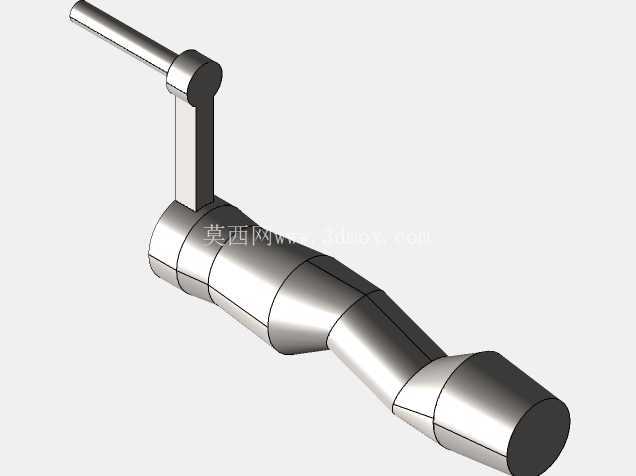

  从功能特性来看,该机构通过曲柄的连续回转运动,带动空间布置的连杆做复合空间运动,最终驱动滑块沿预设的直线导轨方向做往复直线运动,运动过程中连杆与曲柄、滑块的铰接点均采用间隙适配的转动副设计,可避免空间运动过程中出现卡滞、别劲的问题,相比平面曲柄滑块,它的滑块行程可根据曲柄偏心距、连杆长度以及空间铰接角度灵活调整,能适配不同行程需求的直线执行场景。设计过程中首先要确定动力输入轴的安装位置与滑块的运动方向夹角,根据所需的滑块往复行程反推曲柄的偏心回转半径,再结合安装空间的边界限制确定连杆的空间长度与两个铰接端的角度偏移量,过程中需要反复校核运动过程中各零件的运动包络,避免连杆在回转过程中与机架、周边安装结构发生运动干涉。

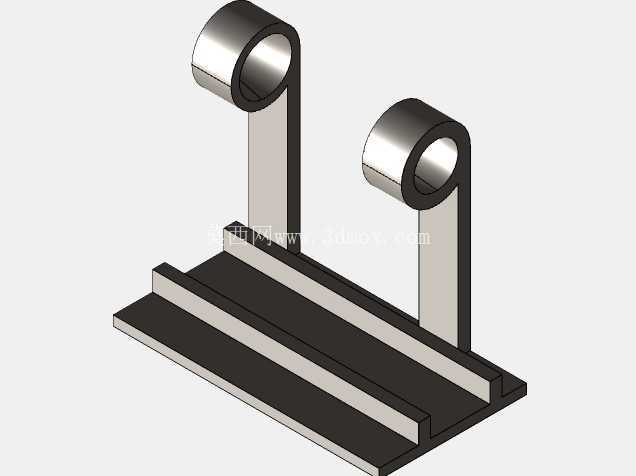

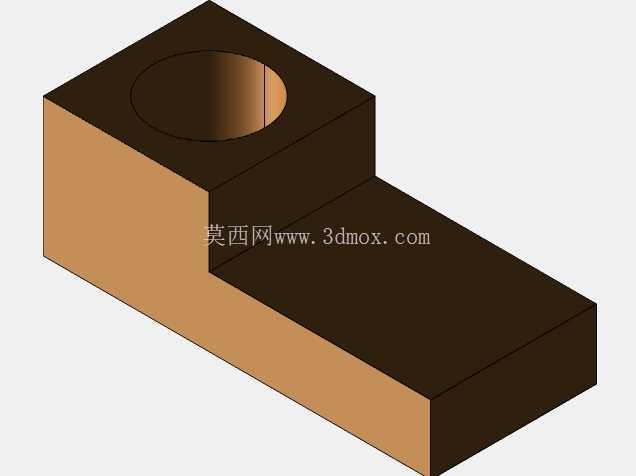

  机架部分采用立式支撑结构,两个支撑臂分别承载曲柄回转副与滑块导向副,保证两个运动副的相对位置精度,导向部位的截面尺寸根据滑块承受的侧向力大小确定,确保滑块往复运动过程中不会出现偏载磨损。从安装边界来看,整套机构的底座采用方形安装法兰设计,安装孔位沿底座边缘对称布置,可直接固定在设备安装平板上,整体外轮廓的高度、宽度尺寸适配小型设备的内部安装空间,曲柄输入端可直接连接微型电机输出轴,无需额外加装联轴器,滑块输出端可预留螺纹连接孔,直接连接执行作业头,比如压头、推料杆、调节顶杆等部件。

  实际装配过程中需要注意各铰接转动副的间隙控制,间隙过大会导致运动过程中出现回程误差,影响传动精度,间隙过小则会增大运动阻力,甚至在空间运动过程中出现锁死情况,铰接部位可采用自润滑衬套降低磨损,提升机构的连续运行寿命。在运动特性上,该机构的滑块运动速度随曲柄转角变化呈现非线性规律,设计时可根据实际作业的速度需求,调整曲柄的偏心距与连杆的空间角度,优化滑块在工作行程段的速度特性,比如在冲压作业场景下,可让滑块在工作行程接近下死点时速度降低,提升冲压作业的稳定性,回程段速度加快,提升作业效率。这类空间传动结构相比平面传动结构,对零件的加工位置精度要求更高,曲柄的回转轴线与滑块导向轴线的空间夹角、连杆两端铰接孔的相对角度偏差都会直接影响机构的运行顺畅度,建模过程中需要先完成运动骨架的搭建,确认各运动副的自由度与运动轨迹无问题后,再逐个完成零件的结构细化,确保所有零件装配后可顺畅完成全行程运动,不会出现干涉或卡滞问题。
