微型水力发电实验台架结构设计

　　这套微型水力发电实验装置的三维结构，主要面向小功率离网供电场景的原理验证与教学演示使用，常见于偏远山区微水电项目的前期方案验证、职业院校流体传动与发电原理实训课堂，也可作为小型户外独立供电系统的原型参考，适配水头落差小、流量有限的微型水资源开发场景，能够直观展示水流能量从机械能到电能的完整转换路径。

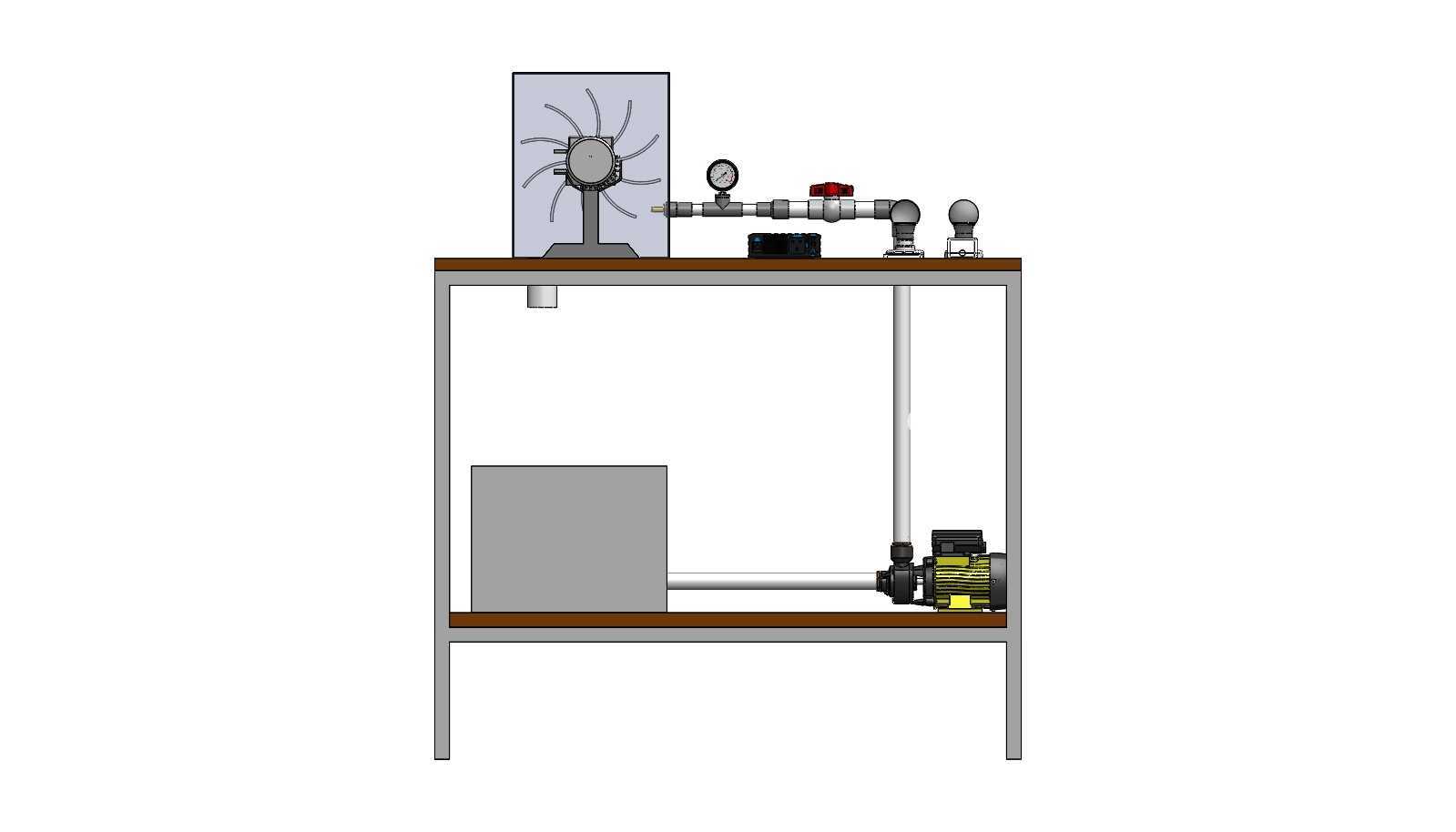

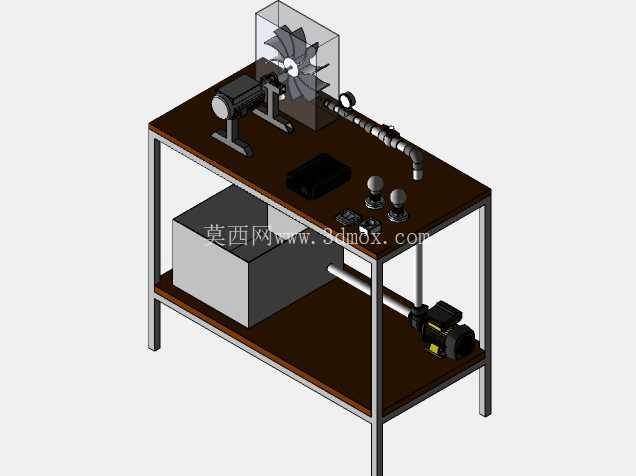

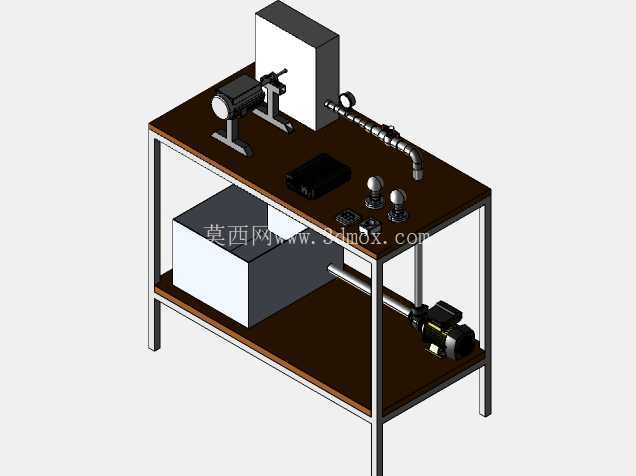

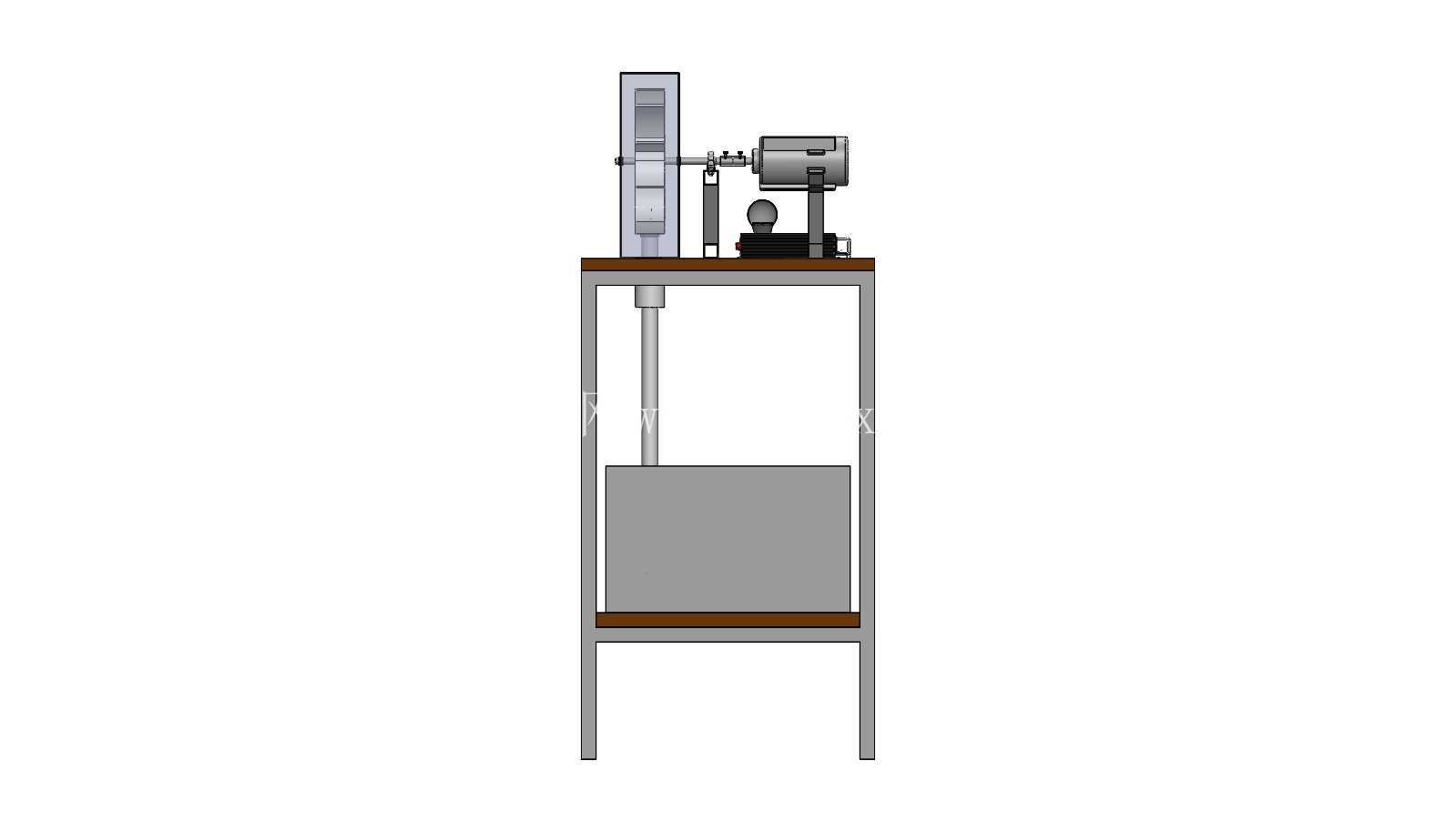

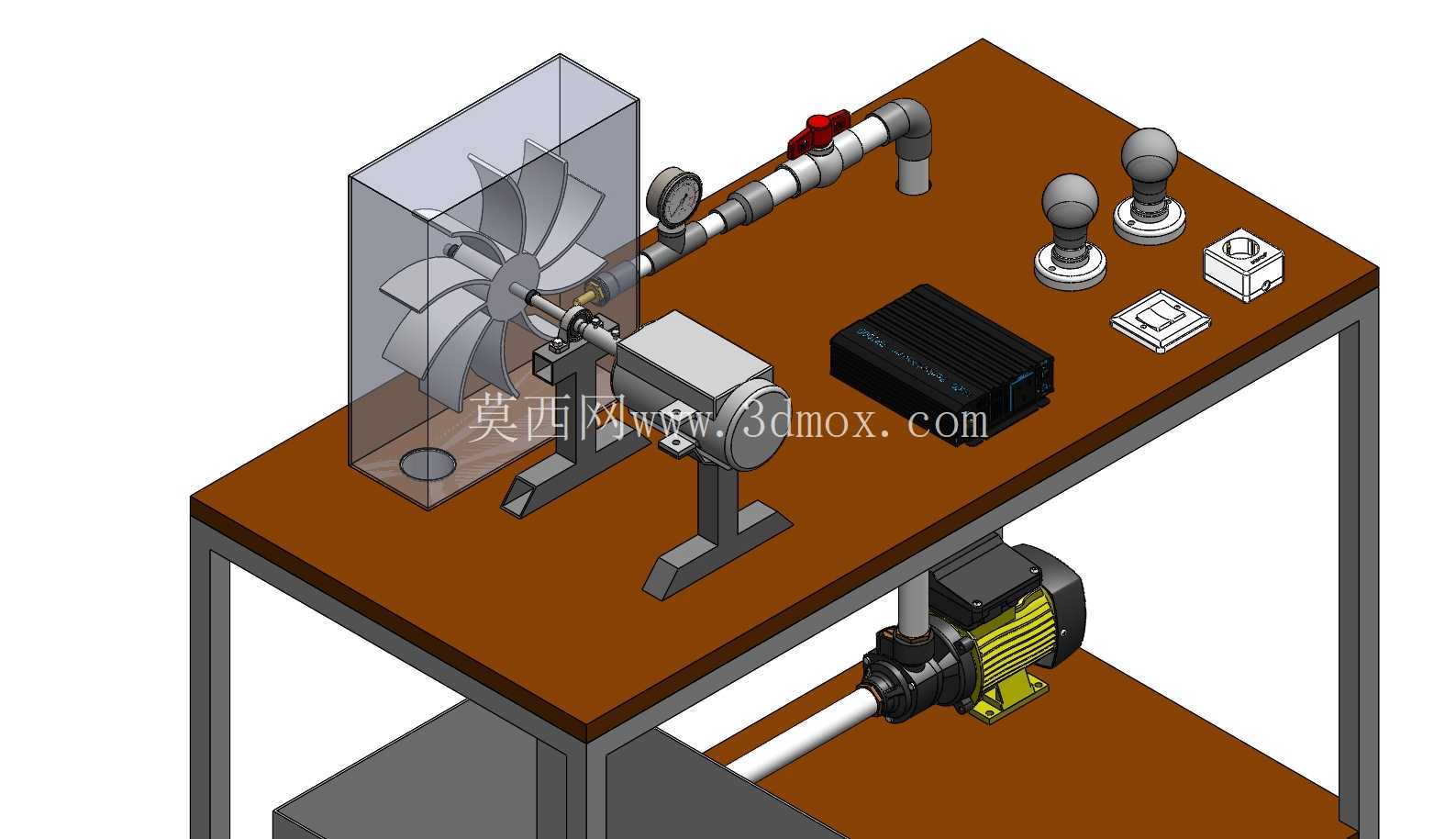

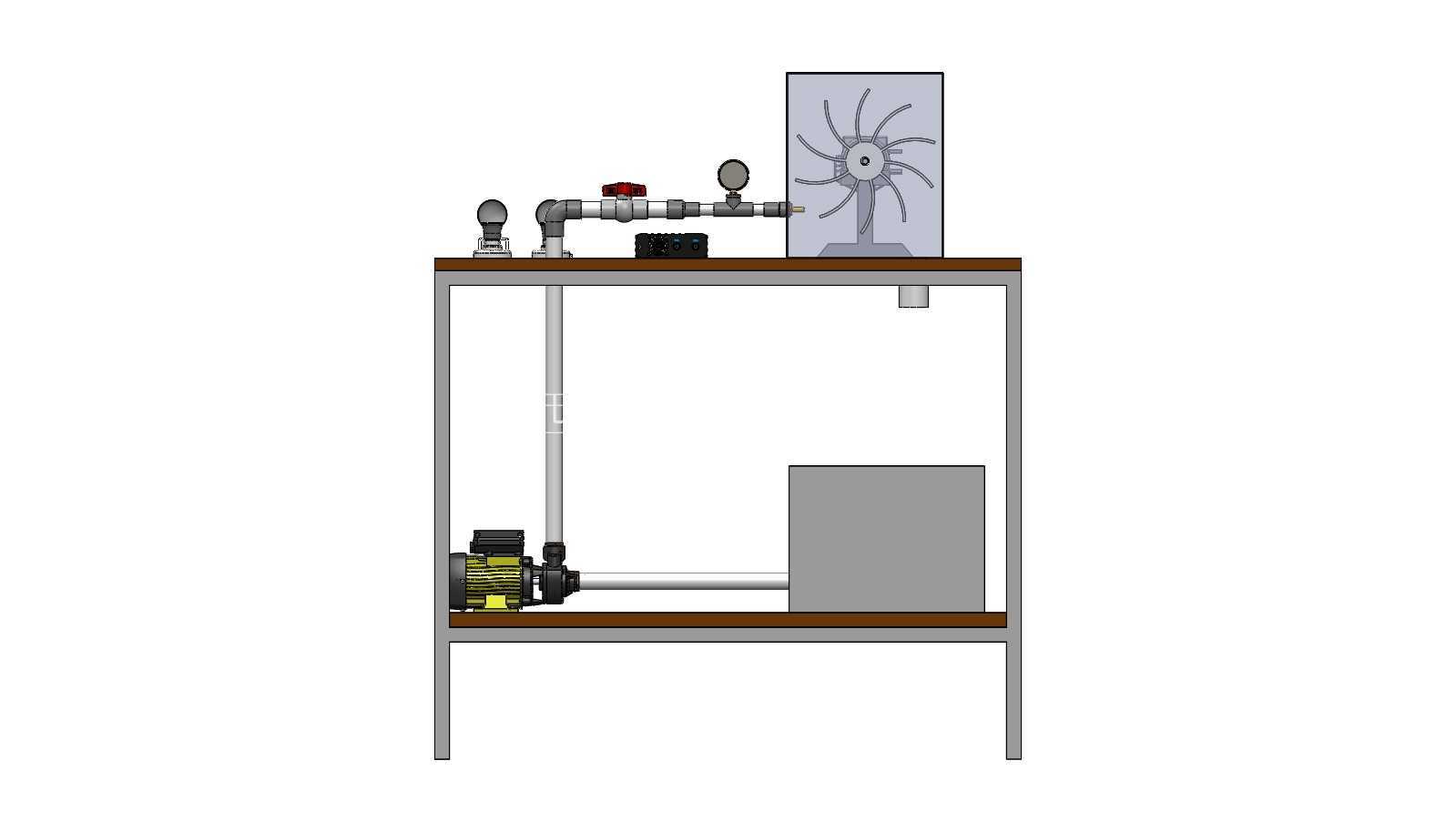

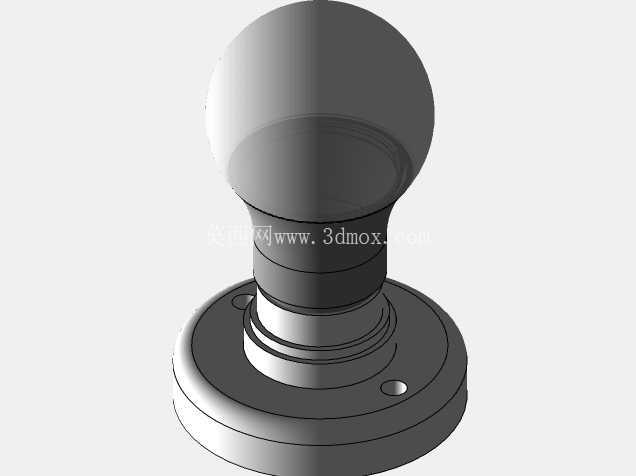

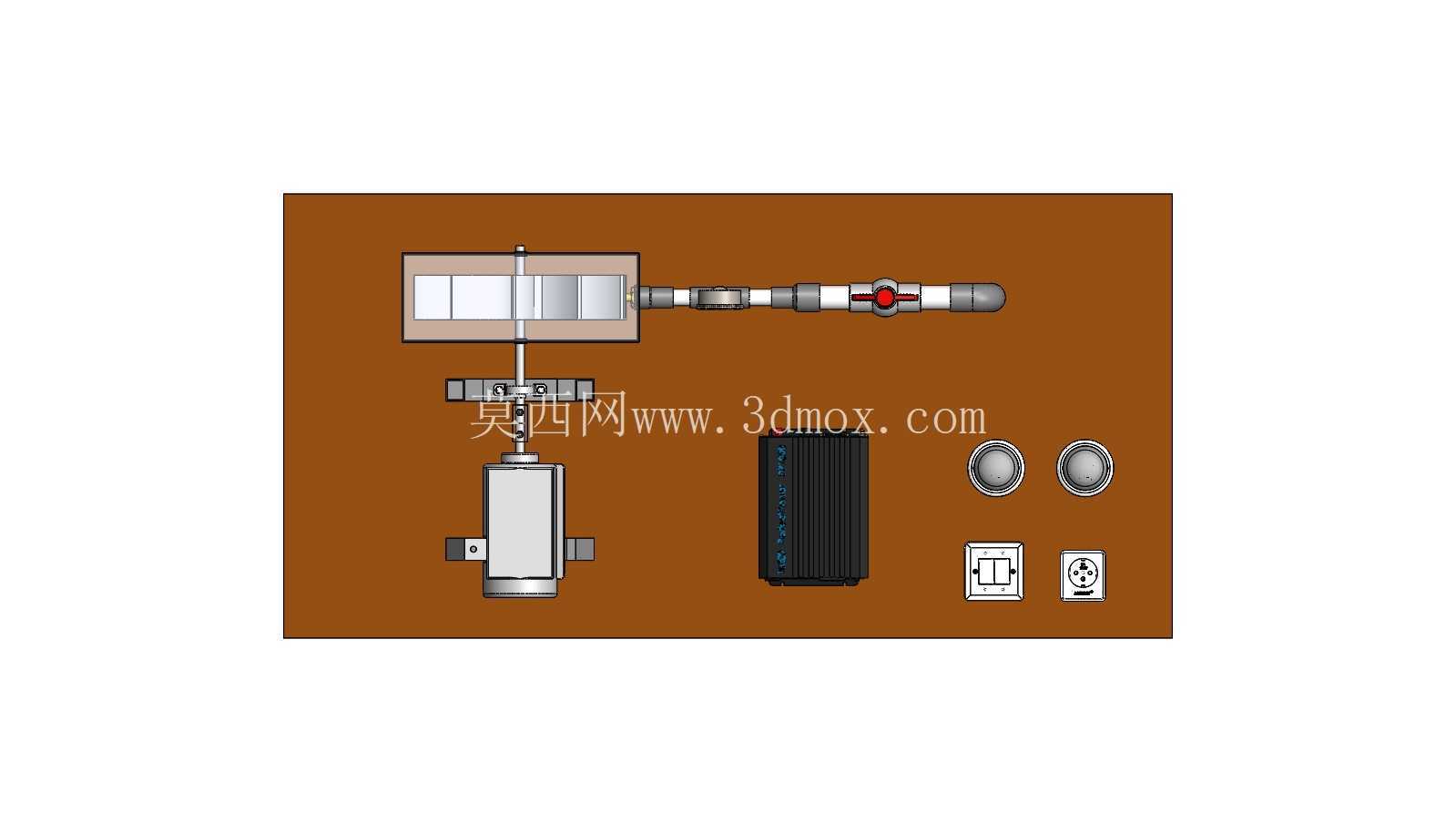

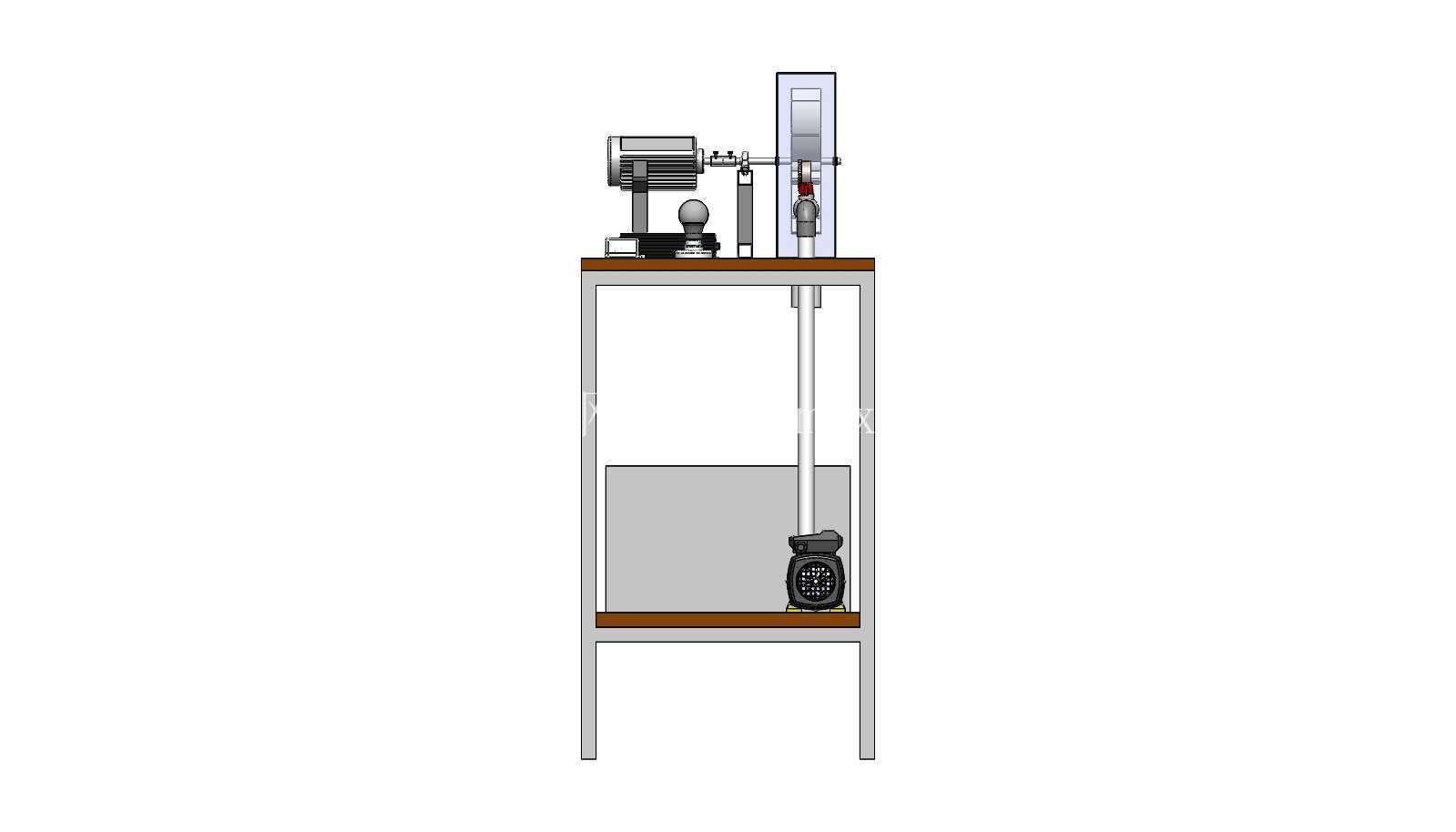

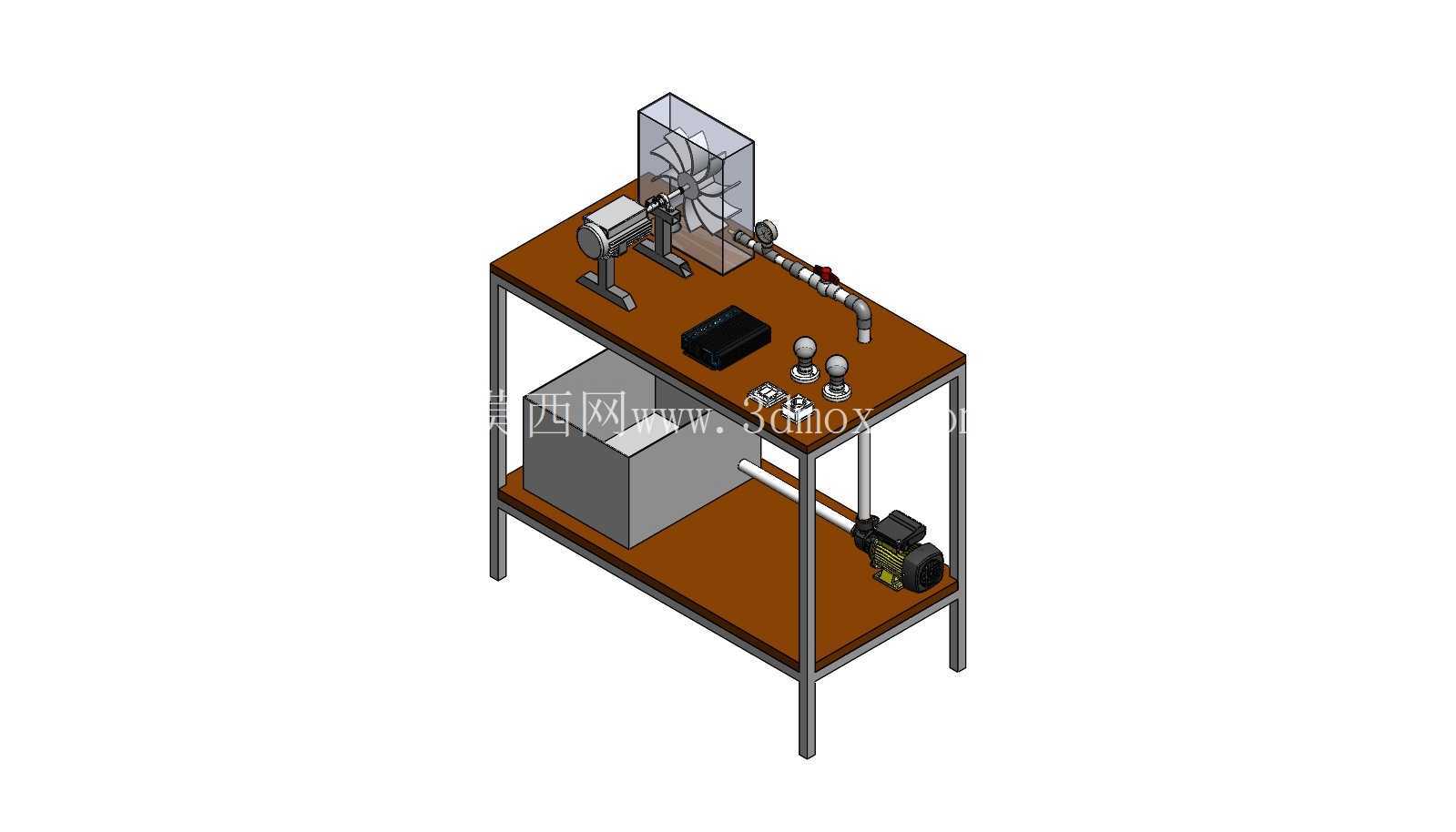

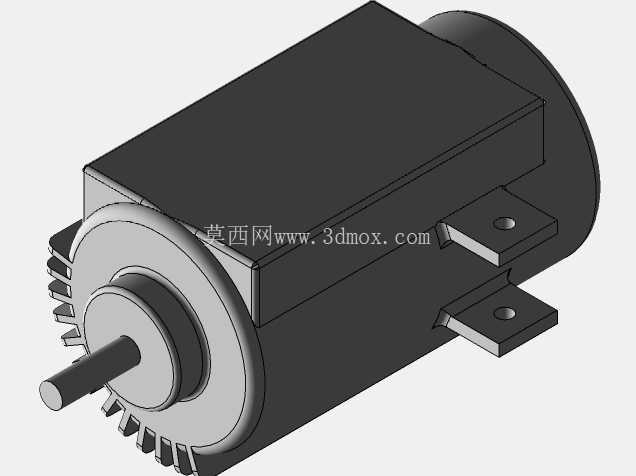

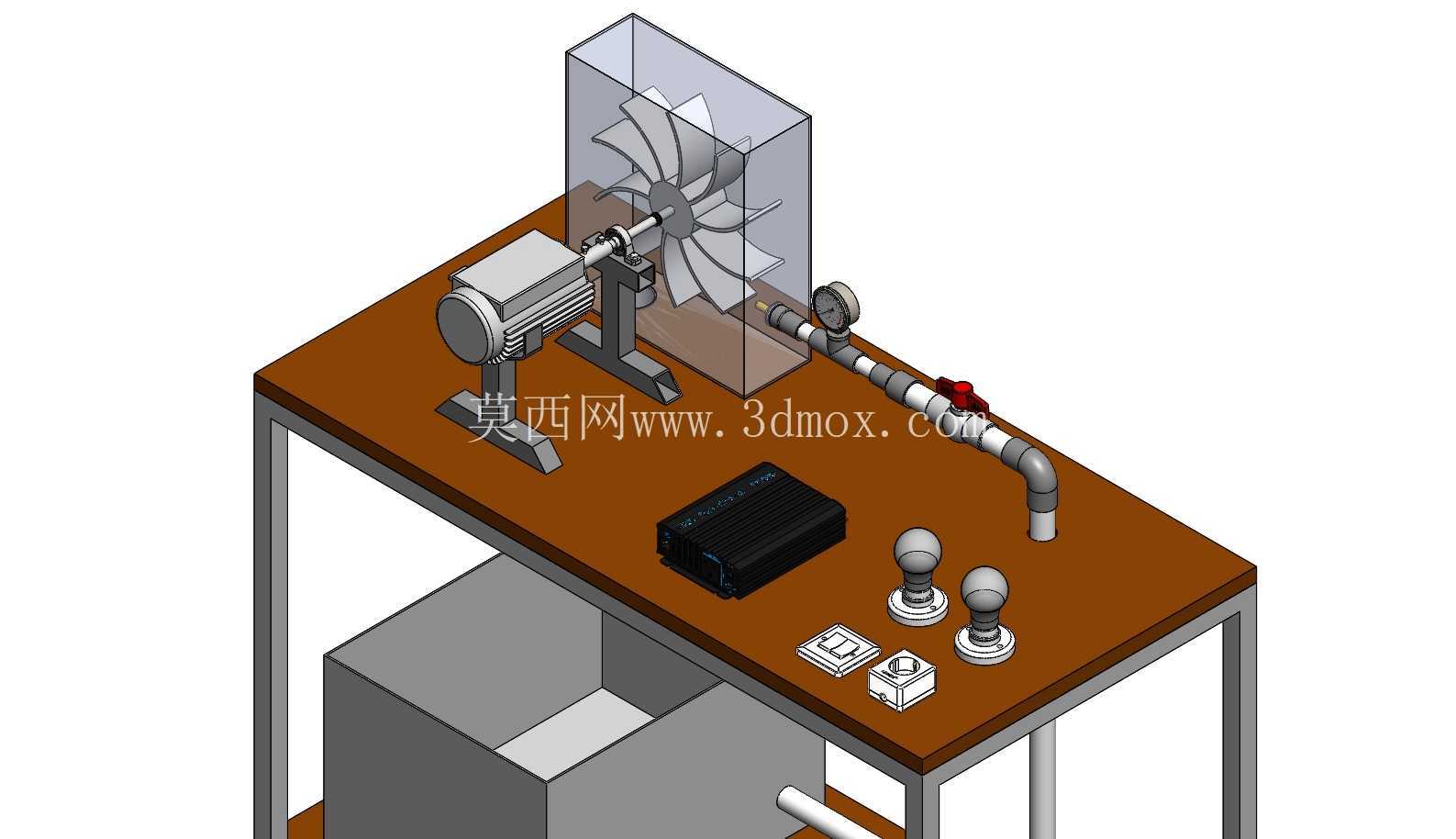

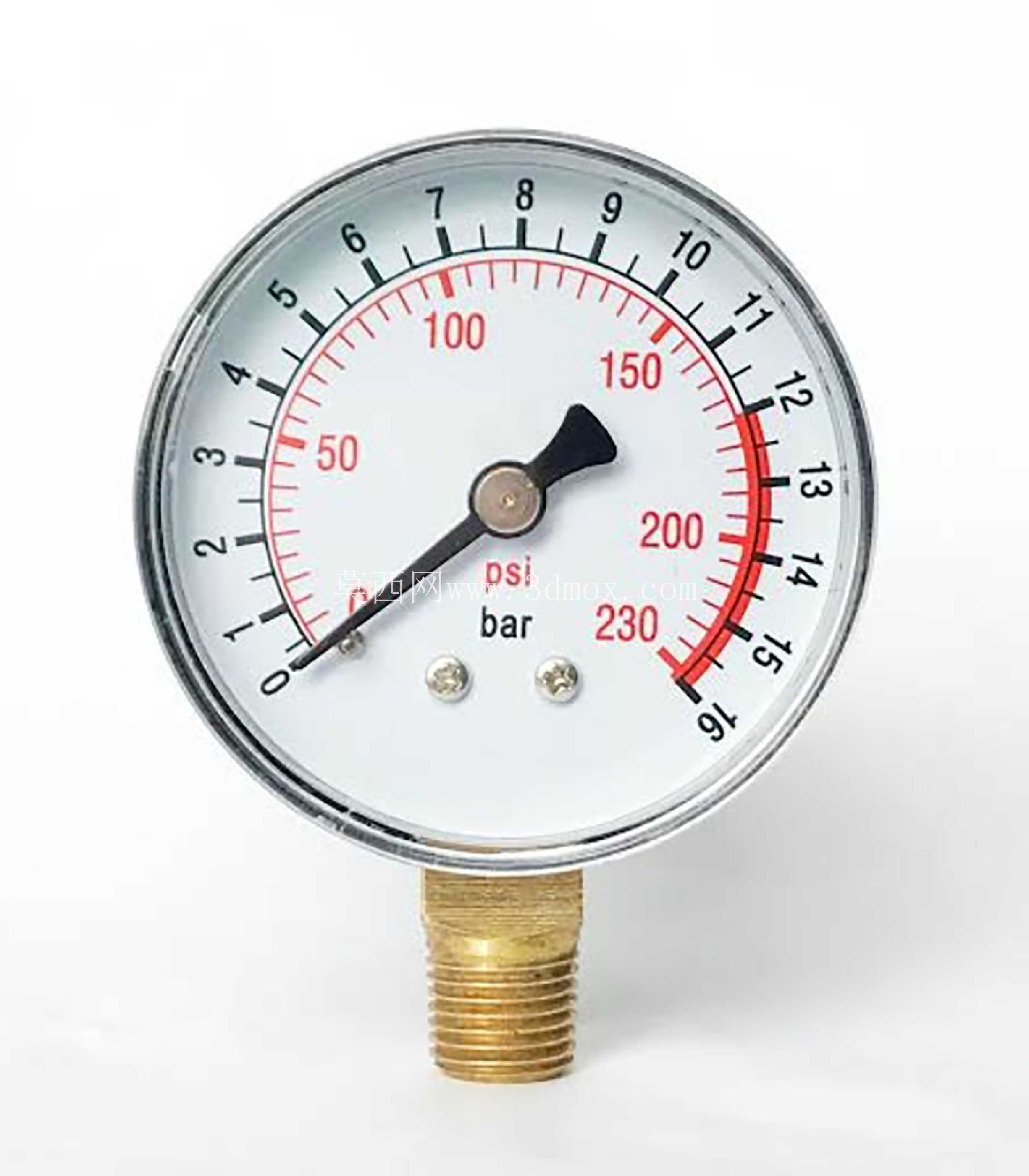

　　从结构布局来看，整体采用双层方管焊接台架作为承载主体，台架上下层均铺设深色耐水理化板作为操作与安装平面，方管型材选型兼顾承重能力与轻量化需求，立柱与横撑的连接位置预留了标准安装孔位，既可以保证整体结构在管路振动、动力单元运行时的稳定性，也方便后续根据实验需求调整各组件的安装位置。台架上层作为核心功能区，依次布置了动力输入模拟单元、流体管路组件、控制操作单元：左侧的卧式动力单元通过可调式安装支座固定在台面上，支座腰型孔设计可适配不同中心高的动力部件安装，方便调整传动带张紧度；沿台面向右延伸的金属管路系统配置了压力表、手动截止阀与弯管接头，能够模拟不同管路阻力、不同水压下的流体输送状态，管路末端预留了流体输出接口，可对接不同规格的水轮组件进行测试；管路旁侧布置的三个手动操纵阀与黑色控制盒，分别对应水路通断、负载切换、压力调节的操作功能，操作件的安装高度符合人体站立操作的舒适区间，无需俯身即可完成全部调节动作。

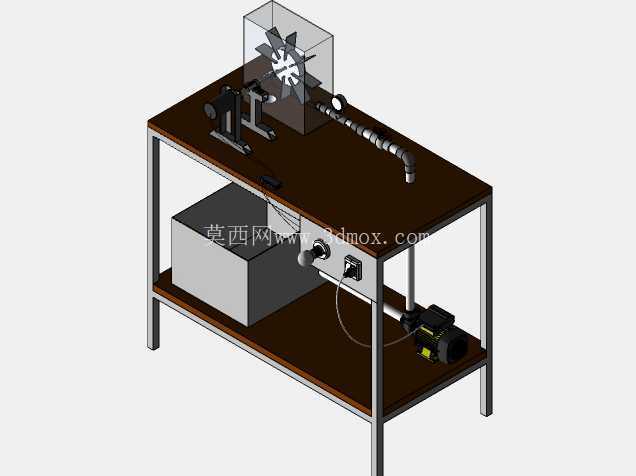

　　台架下层主要布置储能与辅助动力单元，左侧的箱式储能模块通过减震垫固定在下层台面上，避免上层管路振动传递到储能部件影响连接可靠性；下层右侧伸出的轴装动力组件通过带座轴承与上层动力单元形成传动链路，可模拟不同转速比下的发电输入状态，伸出轴端预留了联轴器安装位，能够快速外接不同功率的发电转子进行匹配测试。

　　设计过程中重点考虑了实验场景的拆装便利性，所有管路接头均采用标准快换式连接结构，无需专用工具即可完成管路的拆分与重组，方便更换不同通径的管路、不同开度的阀门来测试流体参数变化对发电效率的影响；台架底部未安装固定脚轮，而是采用平垫支撑结构，保证实验过程中台架不会因为管路流体脉动产生位移，若需移动可临时加装脚轮组件，安装孔位已在台架立柱底部预留。

　　从安装边界来看，整套装置的占地面积控制在1.2米长、0.7米宽的范围内，整体高度不超过1.5米，能够直接放置在常规实验室操作台上使用，也可独立落地放置；各部件之间预留了不小于50毫米的操作间隙，方便日常维护时的部件拆装、线路梳理与管路检漏，控制元件与显示仪表的布置位置均朝向操作侧，观测视角无遮挡，能够在调节参数的同时直接读取压力、转速等关键数据。

　　在功能实现上，这套结构既可以完成有压流体驱动水轮发电的全流程模拟，也可以通过上层动力单元反向驱动管路流体，模拟不同流速下的管路阻力特性，适配多类微水电相关的实验测试需求，所有外露的传动部件均预留了安全防护罩安装位，实际使用时加装亚克力防护罩即可满足教学场景的安全防护要求，避免运动部件外露带来的操作风险。
