环形电源变压器绕组支撑结构设计

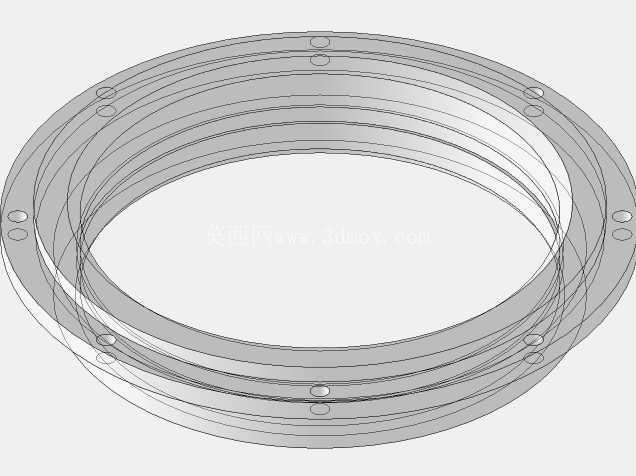

　　在工频电源变换、低压配电配套、工业控制电源模块的实际应用场景中，环形铁芯电源变压器凭借磁路闭合度高、漏磁小、空载损耗低的特性，长期占据小功率电源配套的核心选型位置，而绕组的支撑与限位结构，是决定变压器长期运行稳定性、绕组绝缘可靠性的关键结构件。本次设计的环形支撑结构，完全匹配环形铁芯的叠装公差带，整体采用同轴环形布局，内圈直径严格适配标准环形铁芯的外径尺寸，外圈直径根据绕组绕制后的最大外径预留0.8mm的绝缘包裹余量，轴向高度根据绕组的叠绕层数做对应匹配，确保绕组绕制完成后不会出现轴向窜动、径向偏移的问题。

　　从结构细节来看，环形基体的上下端面均匀分布了多组半圆形定位凸点，这些凸点的位置完全对应绕组层间绝缘纸的固定点位，绕制作业时可以直接将绝缘纸的定位孔卡入凸点，无需额外涂胶固定就能避免绝缘纸在绕线拉力作用下出现移位，大幅提升绕线工序的作业效率，同时也能避免胶层老化后绝缘层脱落引发的匝间短路风险。基体的内外圈边缘都做了R1.2的圆角处理，这个圆角参数是经过多轮绕线测试确定的——圆角过小会在绕线拉力作用下割破漆包线的绝缘漆层，圆角过大会占用有效绕线空间，降低窗口利用率，R1.2的圆角既能完全规避漆包线绝缘层破损风险，又能最大化保留铁芯窗口的绕线空间。

　　在安装边界的设计上，结构的轴向总厚度控制在3.2mm，安装时不需要额外调整变压器的整体安装高度，可直接适配现有标准环形变压器的安装支架尺寸，环形基体上预留的四个对称安装通孔，孔位公差控制在±0.05mm范围内，既可以穿入绝缘绑带将整个结构与铁芯绑扎固定，也可以适配带定位柱的安装底座，实现快速定位装配，不需要额外制作专用工装。从设计思路的落地过程来看，最初的方案是采用平环结构无定位凸点，在试装过程中发现绕线时绝缘纸容易随绕线拉力转动，需要操作人员全程手扶固定，单台绕制的辅助时间占比超过30%，后续调整方案时在端面增加了定位凸点，同时将凸点的高度设置为0.5mm，既不会凸出于绕组端面影响后续的绝缘包裹，又能实现绝缘纸的可靠固定；最初的内外圈边缘采用直角设计，试绕0.31mm线径的漆包线时，拉力达到8N就出现了3处绝缘层破损，调整为R1.2圆角后，拉力提升到12N也未出现绝缘层破损的情况，完全满足绕线工艺的拉力要求。

　　在实际应用中，这个结构件采用绝缘工程材料注塑成型，本身具备足够的介电强度，能够实现绕组与铁芯之间的可靠绝缘，避免铁芯带电引发的安全隐患；环形结构的同轴度公差控制在0.03mm以内，绕线完成后整个绕组的重心与铁芯中心完全重合，变压器运行时的振动量比采用偏心支撑结构的产品降低40%以上，适合用在对振动噪声有要求的音频设备、精密仪器电源配套场景中。结构的壁厚均匀控制在2.5mm，既保证了足够的结构强度，在绕组压紧力达到50N时不会出现变形开裂，又不会因为壁厚过大导致整体尺寸超标，适配100VA-500VA功率段的标准环形铁芯尺寸，不需要针对不同功率段重新开模，大幅降低了配套生产的模具成本。在绕线作业的适配性上，这个支撑结构可以直接卡在通用环形绕线机的定位夹具上，不需要定制专用夹具，换型时间不超过1分钟，适配现有绝大多数环形变压器生产厂家的绕线设备，不需要对现有生产线做任何改造就能直接投入使用。结构表面做了哑光磨砂处理，避免绕线过程中漆包线与支撑面出现打滑，保证绕线的排列整齐度，提升绕组的空间利用率，相同铁芯尺寸下，采用该支撑结构的变压器绕线满槽率可以提升3%左右，对应相同功率下的变压器整体温升可以降低2-3K，延长变压器的实际使用寿命。
