E231系通勤列车车体外观结构三维建模

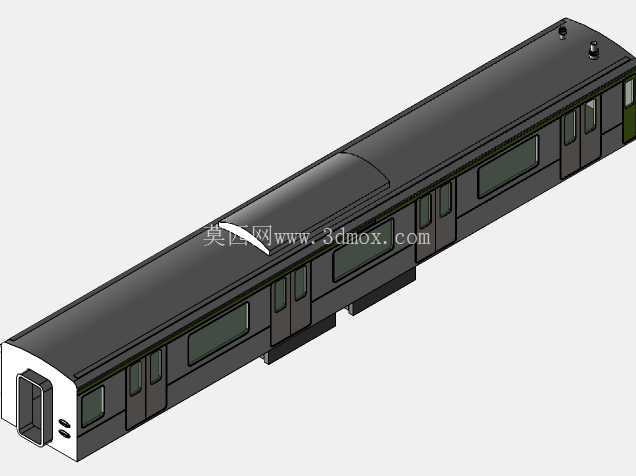

　　该模型还原的是城轨通勤场景下使用的电力动车组单节车厢外观结构，日常主要承担城市近郊、市域范围内的中短途旅客输送任务，适配高密度、停站间距短的通勤运营场景，单节车厢可独立完成乘客承载、上下客通行的基础功能，也可与同型号其他车厢编组联挂，组成不同编组长度的运营列车，匹配不同线路的客流承载需求。从结构设计逻辑来看，建模过程优先还原了车体承载结构的外形边界，车体整体采用薄壁筒型承载结构，侧墙为平直带弧度的一体化造型，顶部做圆弧过渡处理，既能够降低车辆运行过程中的空气阻力，也能为车顶受电、空调等设备预留足够的安装空间，同时兼顾车体结构的整体刚度，满足高速运行下的结构强度要求。

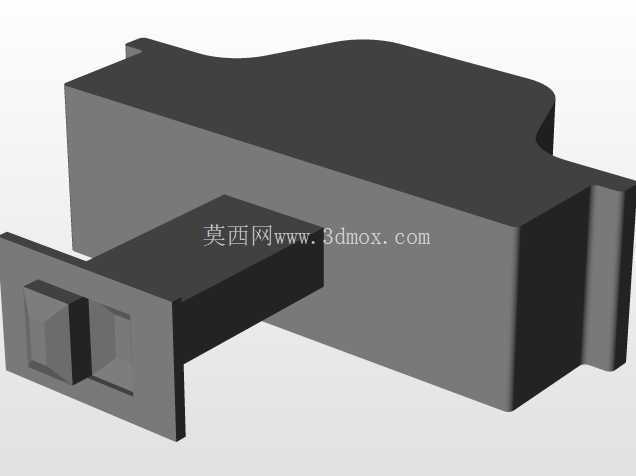

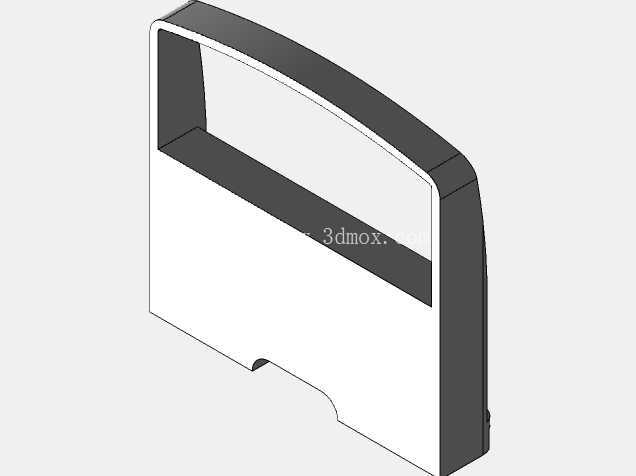

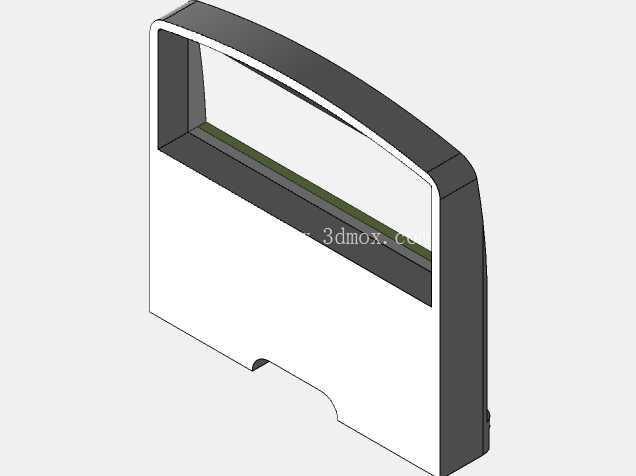

　　侧墙区域的门窗布局完全按照实际运营车辆的配置还原，沿车厢长度方向均匀布置多扇乘客固定观察窗，窗型为带圆角的矩形结构，窗框与侧墙表面齐平，减少运行风阻；相邻两组车窗之间设置双开式乘客塞拉门，门体轮廓与侧墙弧度完全匹配，关闭状态下与车体表面齐平，避免运行过程中产生气流扰动，门区位置预留了足够的开门动作边界，建模时还原了门体的分缝、把手、观察小窗等细节结构，能够直观展示车门的安装位置与动作空间。车体端部还原了联挂对接的端面结构，设置了车钩安装的凹陷接口区域，端面两侧预留了风挡连接的安装位，可与相邻车厢的贯通风挡对接，实现车厢之间的通行连通，端部侧面还预留了电气、气路管线的接口位置，还原了实车的联挂结构特征。

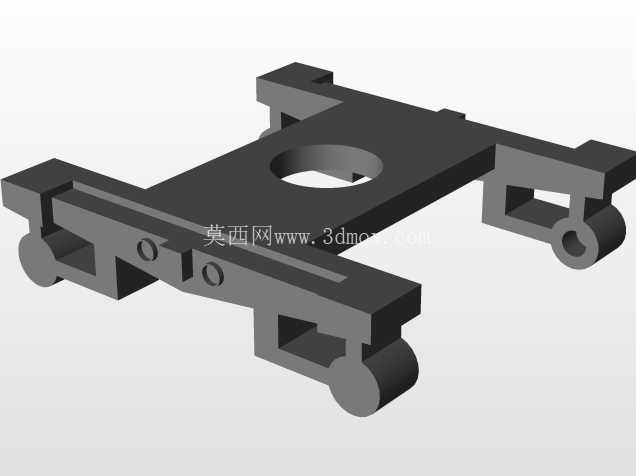

　　车顶部分还原了受电弓安装基座、天线、空调机组的凸起安装位，所有凸起结构的外形边界都与实车保持一致，能够清晰展示车顶设备的布局位置与安装空间，避免后续做整车装配时出现结构干涉。从安装边界尺寸来看，车体宽度、高度、长度的比例完全按照实车1:1还原，车体底部的走行部安装面为平直结构，预留了转向架的安装空间，侧墙底部与走行部之间的间隙尺寸符合实际车辆的限界要求，能够满足后续装配转向架、车下吊挂设备的空间需求。建模过程中对车体的曲面分块做了合理拆分，侧墙、车顶、端墙、车门、车窗分别作为独立的结构单元，既方便后续做结构拆解、工程出图，也能为后续做渲染、运动仿真提供基础，比如模拟车门开关动作、车钩联挂动作时，不需要对整体模型做额外的结构拆分。

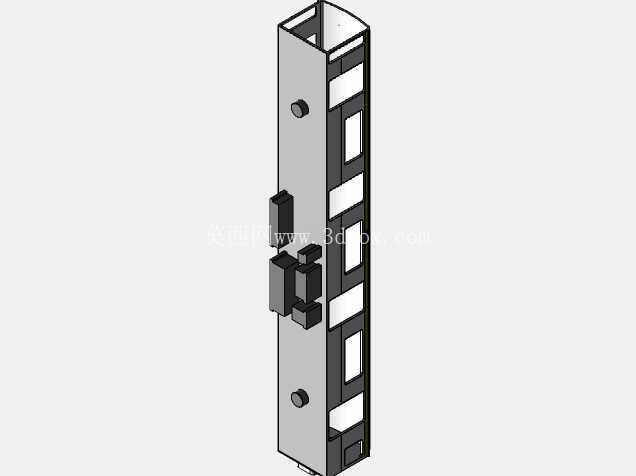

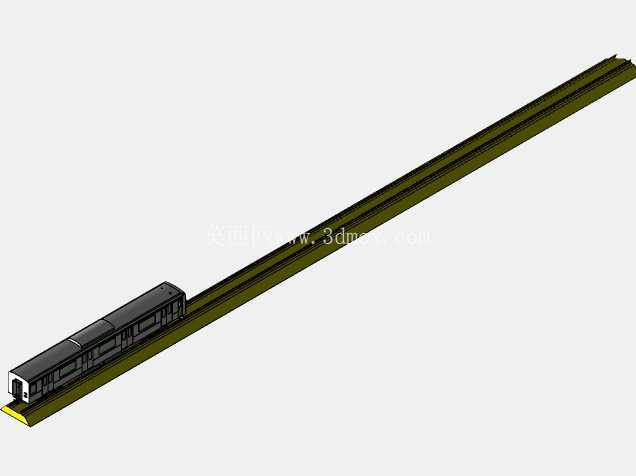

　　这类通勤车体模型在实际工程应用中，既可以作为轨道交通车辆设计阶段的外观验证方案，用来核对车体外形与线路限界的匹配度，检查门窗布局是否符合乘客疏散、上下客效率的要求，也可以作为教学演示案例，用于讲解城轨车辆的车体结构组成、承载设计逻辑，还能用于虚拟仿真场景搭建，为轨道交通运营仿真、驾驶模拟系统提供高精度的车体外观模型。在细节处理上，模型还原了车体表面的分缝结构，包括侧墙板块的拼接缝、车门与侧墙的配合间隙、车窗与窗框的安装台阶，这些细节能够让模型的外观写实度更高，也能为后续做有限元分析时的网格划分提供参考，准确还原车体不同板块的连接位置。车体底部的吊挂设备安装位做了简化的凸起标识，能够清晰展示车下设备的布置区域，方便后续做设备布局优化时核对安装空间，避免不同设备之间出现安装干涉。
