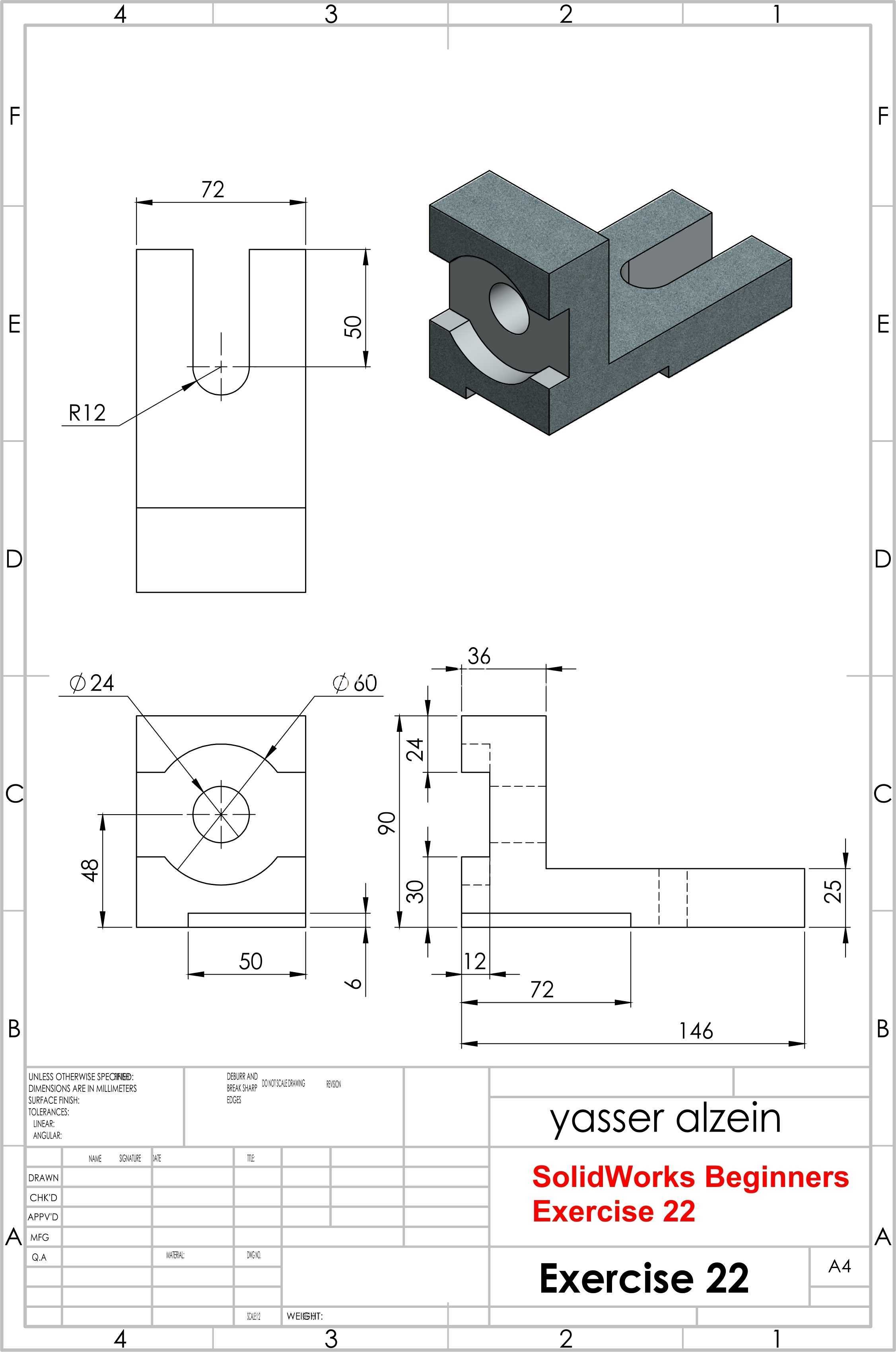

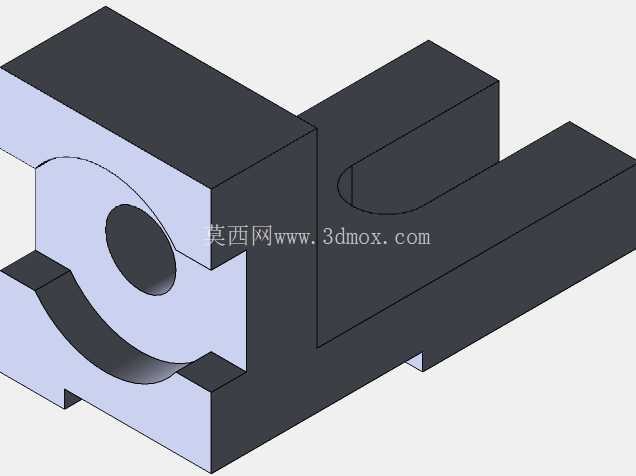

L型带半圆弧槽机械支撑练习构件

　　在常规工装夹具与小型设备的支撑定位场景中，这类L型带半圆弧槽的构件是非常典型的结构练习载体，很多刚接触三维建模的工程人员都会通过这类零件熟悉拉伸、切除、圆角等基础特征的操作逻辑，同时也能理解实际生产中这类结构的设计考量。从实际应用来看，这类构件常作为小型工装的定位基座使用，竖直段的半圆弧槽主要用来容纳圆柱类轴件或者管路，水平段的平直结构可以通过螺栓孔固定在设备台面或者工装底板上，竖直段与水平段的垂直夹角公差一般控制在0.05mm以内，避免安装后出现定位偏移。

　　设计这类构件的时候，首先要考虑的是安装边界的限制，水平段的长度需要匹配固定台面的安装孔距，竖直段的高度要适配被支撑圆柱件的中心高，半圆弧槽的直径要比被容纳件的外径大0.1-0.2mm，既保证装配顺畅，又不会出现过大的间隙导致支撑晃动。很多新手建模的时候容易忽略槽口的倒角处理，实际加工中半圆弧槽的两端必须做C1或者C0.5的倒角，一方面去除加工毛刺，另一方面也方便轴件装入的时候导向，不会刮伤轴件表面。

　　从结构强度角度看，L型构件的转角位置是应力集中的高发区域，如果构件承受的径向载荷较大，转角处需要做R3-R5的圆角过渡，不能直接做直角连接，否则在频繁震动的工况下很容易从转角处出现裂纹。水平段的底面需要做平面度要求，一般控制在0.02mm以内，保证固定后和安装面完全贴合，不会出现翘曲，竖直段的安装端面和半圆弧槽的同轴度也要控制在合理范围，避免轴件装入后出现倾斜。

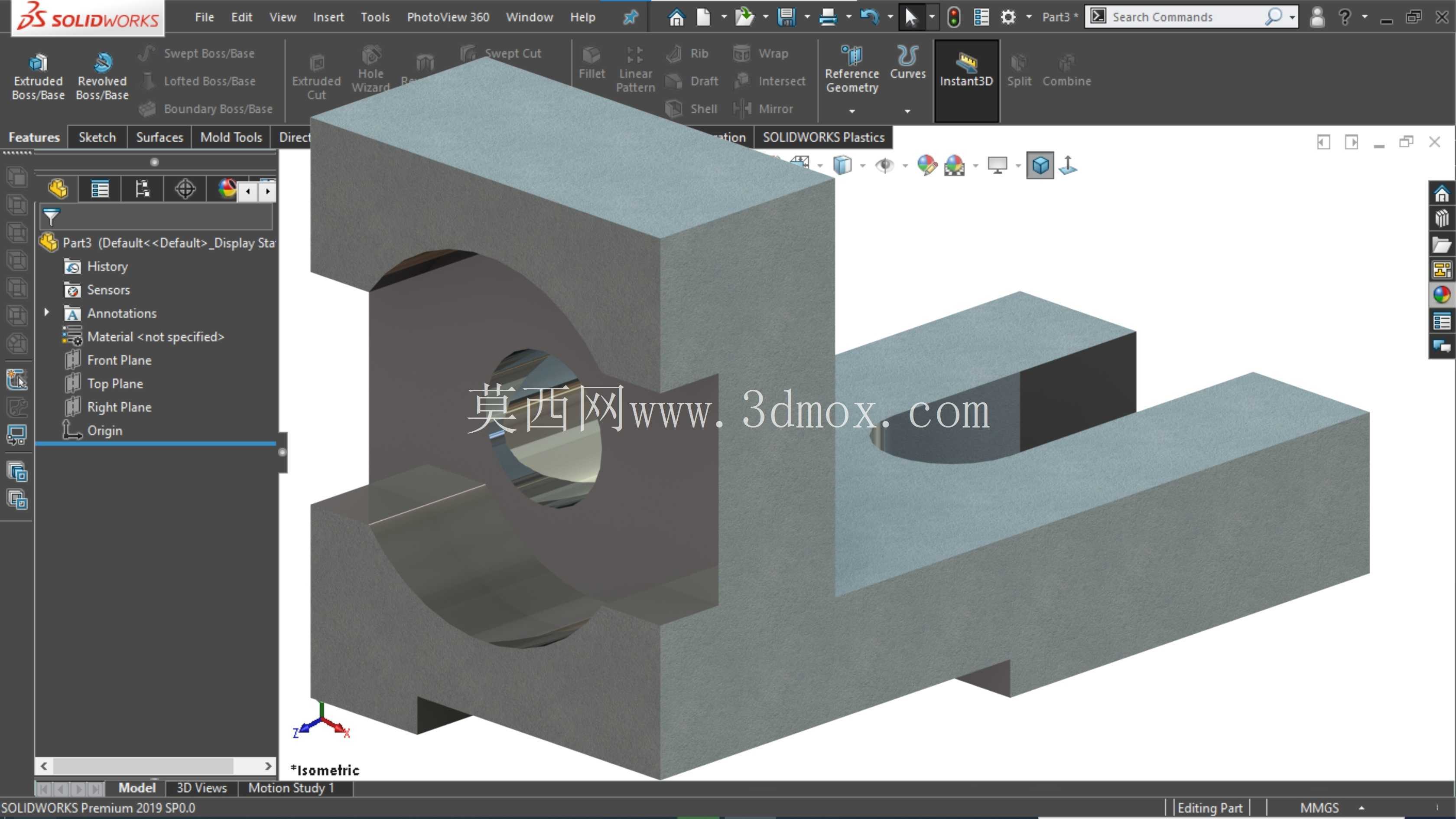

　　这类构件的材料一般选用45号钢或者Q235钢，根据使用场景的不同做表面处理，如果是普通工装使用，做发黑处理即可，如果是在潮湿环境下使用，可以做镀锌或者喷塑处理。建模过程中需要注意特征的先后顺序，一般先绘制L型的基础轮廓拉伸成实体，再做半圆弧槽的切除，之后添加圆角、倒角等工艺特征，最后再添加安装孔，这样的特征顺序既符合实际加工的工序逻辑，后续修改参数的时候也不容易出现特征报错。

　　在实际设备装配中，这类构件往往成对使用，两个构件的半圆弧槽对合之后形成完整的圆孔，用来支撑穿过的轴类零件，这时候就需要保证两个构件的槽中心高完全一致，否则轴件安装后会出现别劲的情况，转动的时候阻力增大，严重的话还会磨损轴面。所以建模的时候就要把配对使用的工况考虑进去，在水平段的安装孔位置设计定位销孔，装配的时候先打定位销再锁螺栓，保证两个构件的位置精度。

　　很多初学者练习这类零件的时候，往往只关注外形的相似度，忽略了工艺结构和装配要求，比如忘记给安装孔添加沉头孔，导致螺栓锁紧后螺帽突出构件表面，影响其他零件的安装；或者半圆弧槽的深度设计不合理，对合之后的圆孔出现错边，这些都是实际工程中需要避免的问题。通过这类练习构件的建模，能很好地建立起建模和实际加工、装配之间的关联思维，而不是单纯地画一个几何形状。

　　从尺寸链的角度看，半圆弧槽的中心到水平段底面的距离是核心尺寸，这个尺寸直接决定了被支撑轴件的中心高度，建模的时候需要把这个尺寸作为主要驱动尺寸，其他尺寸围绕这个核心尺寸做关联，这样后续调整中心高的时候，只需要修改一个参数就能完成整个零件的更新，不需要逐个修改其他特征的尺寸。另外，构件的壁厚也要根据承载情况设计，一般不小于5mm，如果承受的载荷较大，可以适当增加壁厚，或者在转角处添加加强筋，进一步提升结构的刚性。
