多安装位铰接式机械连接固定支座

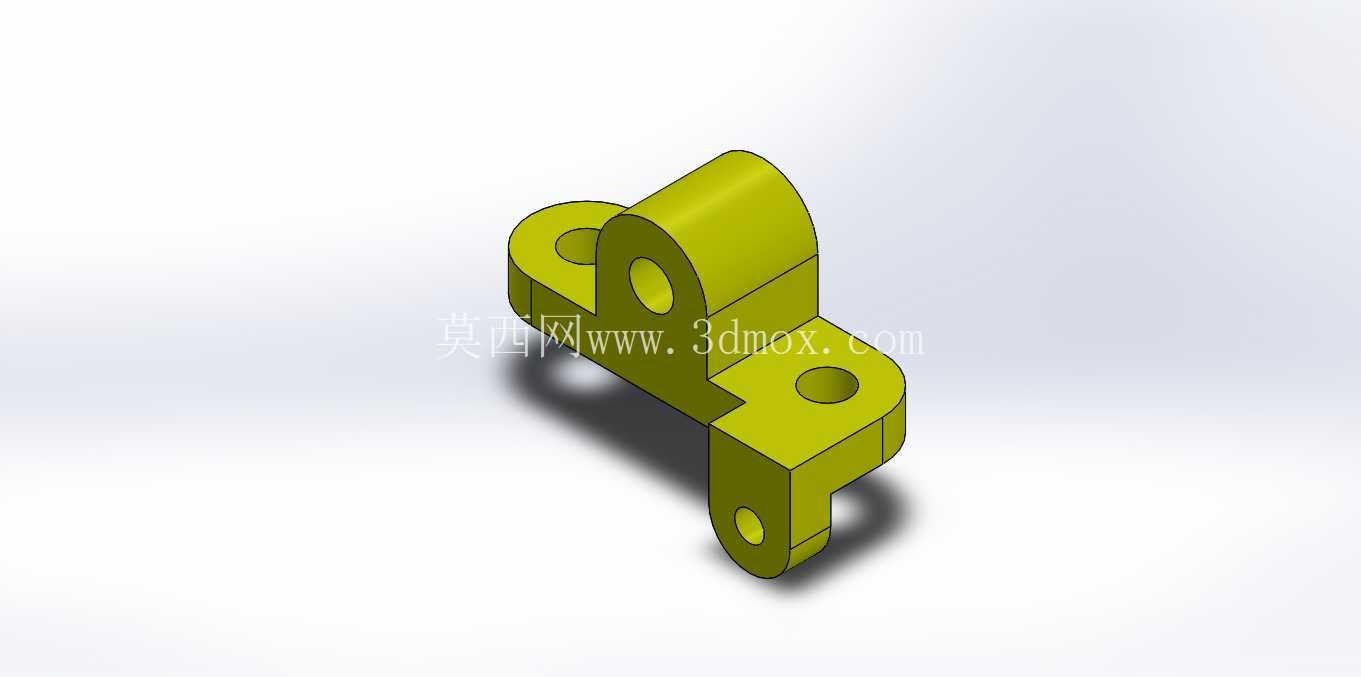

　　这类铰接式固定支座在轻工自动化输送线、小型工装夹具的摆动工位上应用十分普遍，日常做设备改造时经常会碰到需要实现小角度摆动连接的场景，比如导料板的角度调节端、小型挡停机构的摆动支点，都需要这类带多安装孔的铰接支座来做承载基础。从结构上看，这个零件采用了一体化折弯式的主体构型，主体立板上的通孔是铰接销轴的穿装位，孔位周边做了加厚处理，避免销轴反复转动磨损后出现孔位失圆的问题，日常维护时只要更换配套的耐磨衬套就能快速恢复铰接精度，不用整体更换支座，能降低不少备件成本。

　　三个分布在不同平面的安装孔，分别对应水平安装面、垂直侧装面和下折安装位，不管是把支座固定在铝型材框架的平面上，还是贴装在设备立板的侧边，都能找到对应的安装孔位来锁紧固定，不用额外做转接板来适配安装面，能减少现场安装的加工工作量。设计的时候特意把三个安装位的孔中心距做了等距公差控制，同批次的支座可以实现完全互换，装配线上批量组装的时候不用逐个配钻安装孔，能大幅提升装配效率。铰接孔的轴线和各个安装面的平行度、垂直度公差都控制在0.05mm以内，避免安装后销轴出现别劲的情况，导致摆动部件卡滞或者磨损加快。

　　零件的边角位置都做了R2的圆角过渡，没有尖锐的毛刺棱角，一方面是避免装配的时候划伤操作人员，另一方面也能减少热处理或者表面处理的时候出现应力集中的问题，提升零件的整体抗疲劳强度。从安装边界来看，这个支座的整体外轮廓尺寸适配常用的30系列、40系列铝型材的安装槽距，底部安装孔的孔距刚好对应铝型材的中心槽位，用M6的内六角螺丝就能直接锁紧固定，不用额外加工安装沉孔。立板上的铰接孔适配直径8mm的标准销轴，和市面上常用的小型直线轴承、铰接衬套尺寸完全匹配，选型的时候不用单独定制销轴，直接采购标准件就能完成装配。

　　下折的安装位主要是用来承受摆动部件的径向载荷，当铰接端承受向下的负载时，下折的安装面能分担一部分倾覆力矩，避免支座和安装面连接的螺丝受到过大的剪切力，提升整体连接的可靠性。在做结构校核的时候，这个支座采用常用的45号钢材质做表面发黑处理的话，单支座可以承受不超过500N的径向铰接载荷，完全能满足小型自动化设备上的摆动工位负载需求，如果是用在负载更大的工位，也可以换成不锈钢材质来提升整体强度，适配食品、医药类有防腐要求的生产场景。日常做设备维护的时候，只要定期检查铰接孔的磨损量、安装螺丝的锁紧力矩，就能保证支座长期稳定工作，不会因为连接松动出现工位偏移的问题。很多新手做结构设计的时候容易忽略这类小支座的安装位布局，往往只做单一平面的安装孔，到了现场装配的时候才发现安装空间受限，不得不临时修改零件结构，耽误项目进度，这种多安装位的设计思路刚好能覆盖大部分常见的安装场景，减少设计阶段的反复修改。另外零件的整体壁厚做了等厚设计，不管是采用机加工还是精密铸造的方式来生产，都能很好的控制加工成本，适合批量生产备货，作为设备的常用备件储备。
