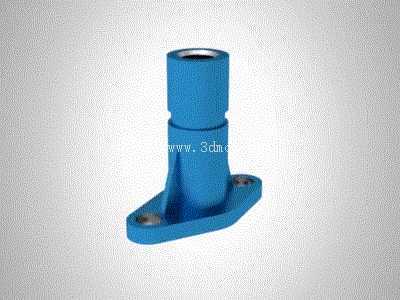

带三角安装底座立式中空连接支座

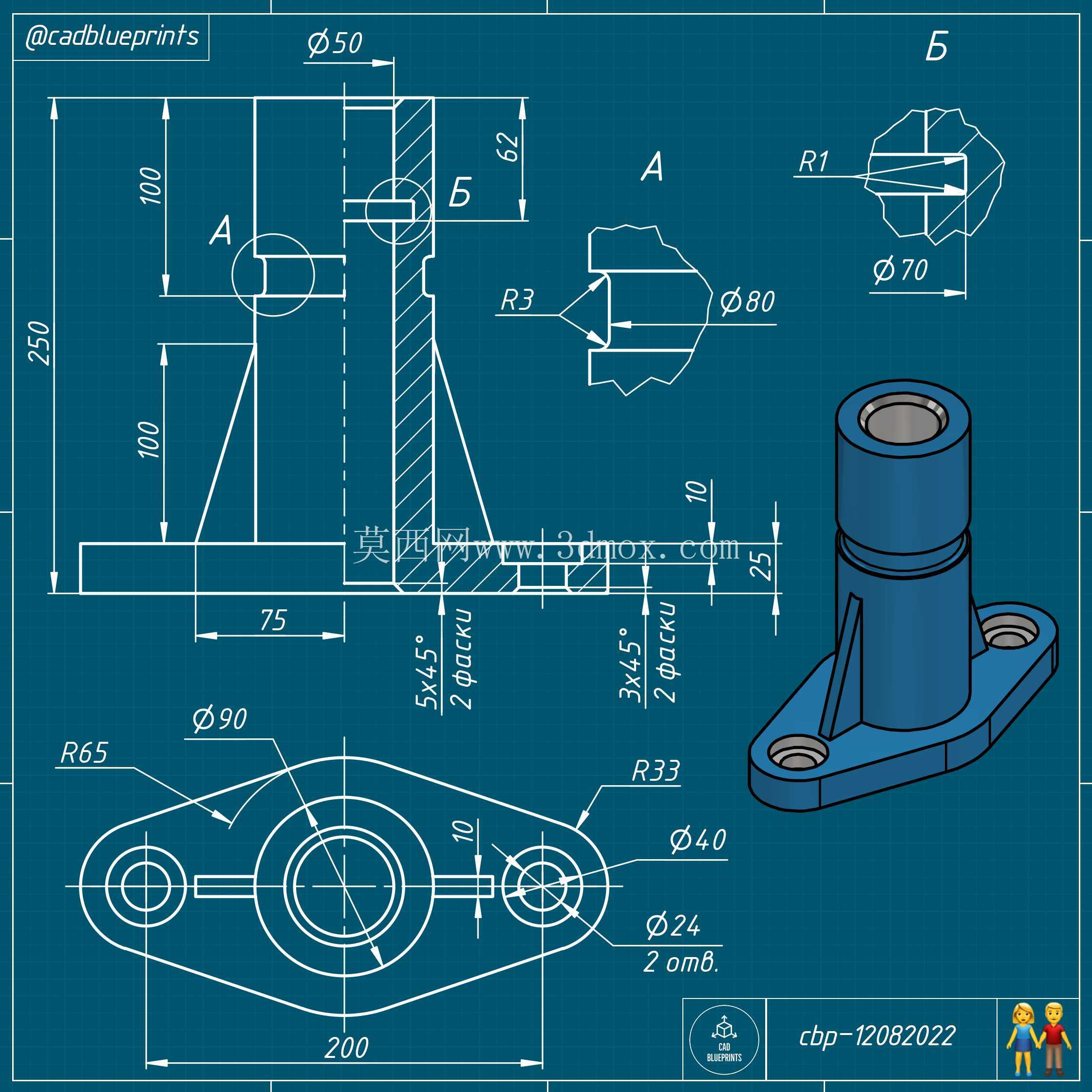

　　这类带三角安装底座的立式中空连接支座，在轻工自动化输送线、小型气动执行机构配套、实验室流体管路布设场景里十分常见，很多时候作为管路转接、杆件支撑的过渡连接件使用，不需要承受大吨位冲击载荷，但对安装定位精度、连接同轴度有明确要求。从结构设计逻辑来看，底部采用三角式法兰安装边，三个安装孔呈120度均匀分布，相比两孔安装的支座，抗侧向倾覆力矩的能力提升明显，哪怕安装面存在小幅平面度误差，三点接触的结构也能保证支座安装后不会出现翘曲，避免上部立柱出现倾斜偏载。安装孔采用沉孔设计，装配时内六角圆柱头螺钉可以完全沉入孔内，不会突出安装面，既不会刮碰周边走线或相邻零件，也能让支座底面完全贴合安装基准面，保证连接刚性。

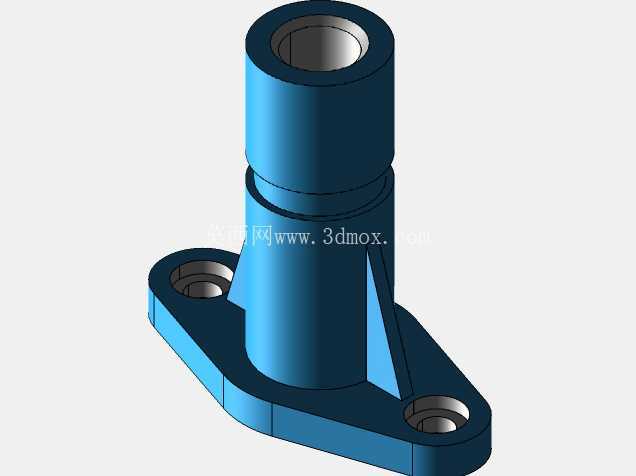

　　上部的中空立柱是核心功能段，内孔为通径设计，既可以穿设流体管路作为过线过管的防护通道，也可以插入匹配直径的导向轴，作为小型滑动导向的支撑座使用，立柱外壁做了两段阶梯设计，靠近底座的位置直径略大，和三角加强筋平滑过渡，能有效降低应力集中系数，在承受侧向推力时，筋位可以把载荷均匀分散到底座法兰的整个安装面，不会出现立柱根部断裂的问题。立柱上端的内孔口做了倒角处理，不管是插入管件还是装配导向轴，都能起到导向引入的作用，避免硬插刮伤零件表面，也能减少装配时的对中难度。

　　从安装边界来看，这类支座的底座外轮廓尺寸控制得比较紧凑，三个安装孔的中心距适配常规的小型安装面板孔位，不需要额外扩孔或者改制安装板，立柱的总高度属于中等规格，既可以满足一定的架空支撑需求，也不会因为立柱过长导致整体刚性不足，在常规的气动回路搭建、小型物料分拣机构的导向杆支撑、检测传感器的安装立柱场景里，都能直接适配。设计这类零件的时候，首先要明确上部连接部件的外径或者内孔配合公差，中空段的内径尺寸要根据穿管直径或者导向轴直径留合适的配合间隙，如果是作为导向支撑使用，内孔还需要预留衬套安装位，避免长期滑动磨损后直接报废整个支座；其次底座的安装孔位置要和常用的安装型材、设备面板的孔系匹配，沉孔深度要适配对应规格螺钉的头部高度，保证螺钉锁紧后不会突出；三角加强筋的厚度不需要做的过厚，只要能满足额定侧向载荷下的变形量要求即可，过重的底座反而会增加不必要的材料成本和设备整体重量。

　　实际应用中，这类支座经常被用在小型点胶设备的针头安装支架、气动管路的立式转接座、输送带侧边的挡料杆支撑座上，因为结构简单，安装便捷，不需要复杂的调试，只要把底座通过三个螺钉固定在基准面上，上部直接插接对应的功能部件即可，维护更换也十分方便，哪怕某个支座出现磨损，只需要松开三个螺钉就能快速替换，不需要拆解周边的其他部件。在建模过程中，要特别注意立柱和底座连接位置的圆角过渡，不能做成直角连接，直角位置在注塑或者机加工过程中容易出现应力集中，长期受载会产生裂纹，沉孔的同轴度要和安装孔保持一致，避免螺钉装配时出现别劲的情况，立柱内孔的圆柱度要控制在合理公差范围内，如果是作为导向支撑使用，内孔表面粗糙度要达到对应的配合要求，减少滑动摩擦阻力。
