带弧形承托槽的块状安装基座结构

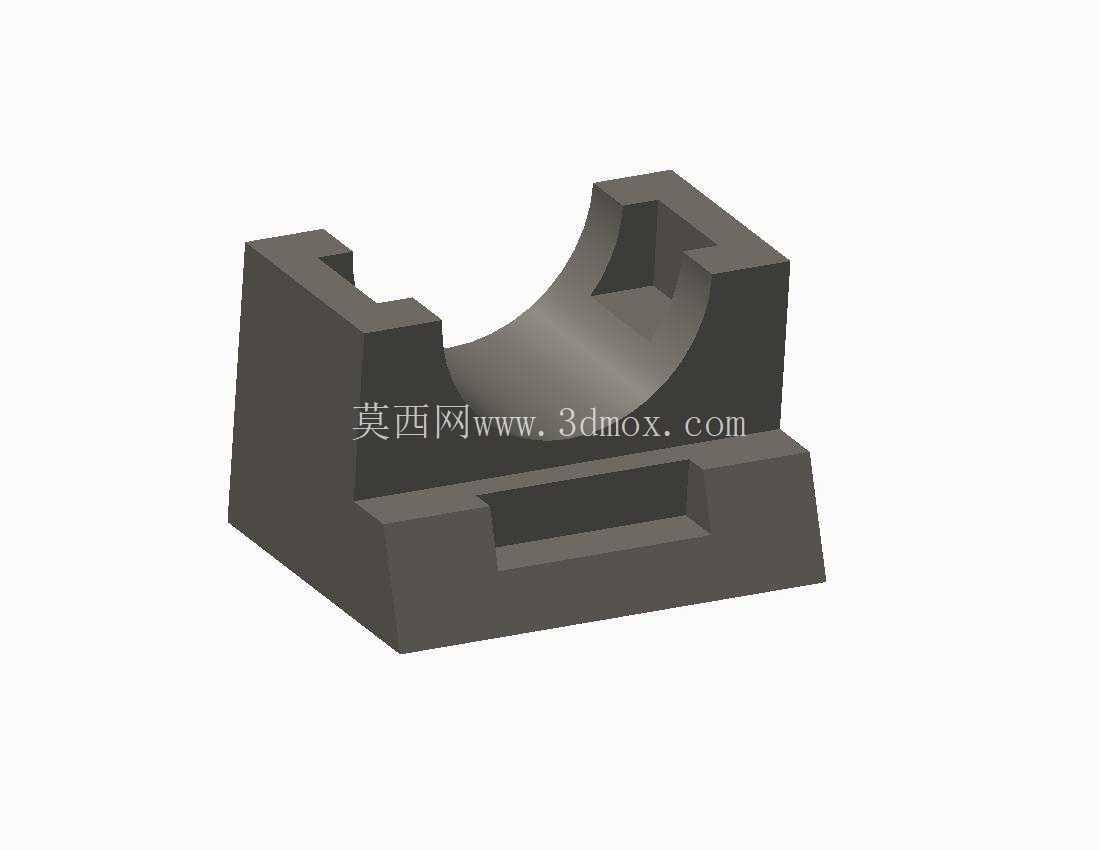

　　这类带弧形承托槽的块状安装基座，在中小型机电设备的装配场景中应用十分广泛，常见于小型动力组件、传动部件的原位固定工位，尤其是需要对圆柱类构件做径向限位的装配环节，能省去额外加工适配垫块的工序，直接完成部件的承托与定位。从实际使用场景来看，这类基座多布置在设备内部的安装平面上，底部的平整贴合面可以和设备安装基板完全贴合，不需要额外做找平处理，底部开设的矩形凹槽一方面可以减轻基座自身重量，降低材料消耗，另一方面能够为安装位置的走线、小型紧固件的沉头预留空间，避免装配时出现线缆挤压、螺栓头凸起影响贴合精度的问题。

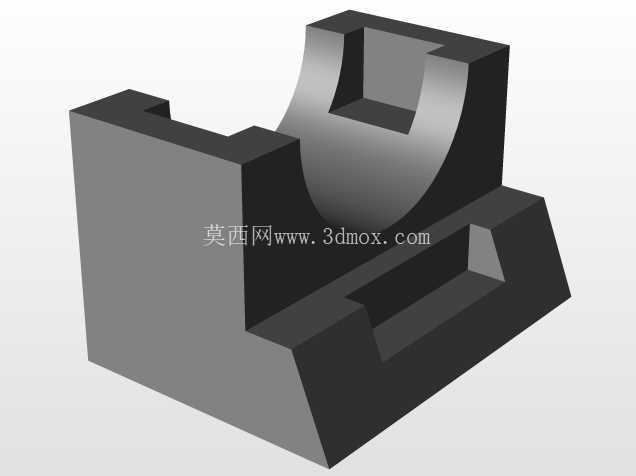

　　从功能特性上看，基座上部的弧形承托槽弧度经过匹配设计，刚好适配对应直径的圆柱类构件，比如小型变压器的磁芯柱、传动机构的光轴端部、气动元件的缸体段，承托槽两侧的凸台结构设置有定位卡口，能够和被承托构件上的卡位结构嵌合，限制构件的轴向窜动与周向转动，不需要额外加装轴向定位挡圈就能实现基础的固定效果，在低载荷、低振动的装配场景下，甚至可以直接通过两侧凸台的卡位完成构件固定，减少紧固件的使用数量，降低装配复杂度。

　　设计这类基座结构时，首先要确认被承托构件的外径尺寸，弧形槽的加工半径需要比构件外径大0.1到0.2毫米，预留出装配间隙，避免过盈配合导致构件装入时出现卡滞，同时间隙也能为后期的维护拆卸留出操作空间。两侧凸台的高度需要根据被承托构件的卡位深度确定，要保证卡口完全嵌入构件的卡位槽内，同时凸台的壁厚要满足结构强度要求，在构件受到径向载荷时不会出现开裂变形。底部的矩形凹槽深度通常设置为基座总厚度的三分之一，既保证减重效果，又不会削弱基座整体的结构刚性，凹槽的边缘做了圆角过渡，避免应力集中导致基座受载时从凹槽边缘开裂。

　　从安装边界来看，这类块状基座的整体外形为规则矩形，四个边角都做了小尺寸倒角处理，避免装配时边角划伤人手或者刮伤相邻构件的表面，基座的安装孔位（图中未完全展示）通常布置在四个边角位置，孔位的中心距需要匹配设备安装基板上的预留孔位，安装时采用内六角螺栓固定，螺栓拧紧后头部不会高出基座上表面，避免和被承托构件产生干涉。基座的总高度需要结合被承托构件的中心高要求设计，保证构件装入后，其中心轴线和相邻传动部件的轴线保持同轴，减少传动过程中的偏心载荷，降低部件运行时的振动与噪音。

　　在实际建模过程中，这类结构需要重点关注弧形承托槽的曲面连续性，槽面和两侧凸台的衔接处要做平滑过渡，避免出现尖角应力集中，同时所有的棱边都要按照工艺要求做倒角或者倒圆角处理，符合机加工的工艺要求，减少后期加工时的刀具损耗。基座的材质通常选用铸铁或者工程塑料，根据使用场景的载荷大小确定，重载场景下选用铸铁材质，保证结构刚性，轻载、有绝缘要求的场景下选用高强度工程塑料，同时能起到一定的减震效果。这类基座的互换性较强，同尺寸的基座可以适配多种同直径的圆柱类构件，在模块化设备设计中能够减少非标零件的数量，降低设备的设计与制造成本，后期维护时也能快速更换，减少设备停机时间。
