直角式外螺纹气动管路快插接头结构

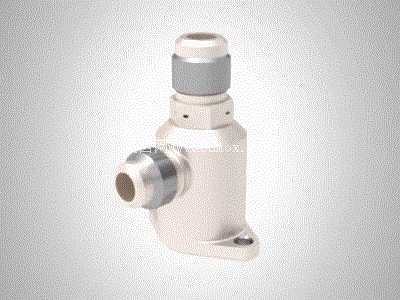

　　这款直角型管路连接件，主要应用在气动控制系统、低压流体输送回路的布局场景中，常见于自动化生产线气路排布、小型设备气动执行元件的管路转向连接，也可适配部分低压输水、轻油输送的管路改向需求，解决管路直角转向时的连接可靠性问题，避免硬管弯折带来的通径缩减、管路应力集中开裂的隐患。从结构功能来看，该接头采用L型通径设计，两个连接端分别适配不同的管路连接形式，一端为快插式结构，可直接插入对应外径的气动软管，无需额外套丝、卡压操作，内部的弹性卡箍能牢牢抱紧软管外壁，配合内置的密封胶圈实现无泄漏连接，管路拆装时只需按压接头端部的释放套即可拔出软管，方便后期设备维护、管路调整；另一端为外螺纹结构，可直接拧入阀体、气缸、设备安装基面的对应内螺纹孔中，螺纹根部通常预留密封件安装位，可搭配组合垫圈或生料带实现端面或螺纹密封，保证连接部位的耐压性能。

　　设计过程中，首先要确定核心通径尺寸，通径大小直接决定接头的流体通过能力，需要匹配对应回路的额定流量，避免通径过小造成管路压损过大，影响末端执行元件的动作响应速度；其次要考虑两个连接端的轴线垂直度，L型结构的两轴线垂直度公差需要控制在合理范围内，否则安装时会出现管路别劲的问题，长期使用会在接头根部产生交变应力，导致接头断裂或者密封失效。接头主体采用带安装底座的结构，底座上预留固定安装孔，可通过螺栓将接头固定在设备面板、安装支架上，避免管路晃动时接头承受额外的径向载荷，这一设计在管路存在振动、频繁拖动的场景下尤为重要，能大幅提升连接的稳定性，减少接头松动脱落的故障概率。

　　外形尺寸方面，接头的整体高度、横向伸出长度需要匹配设备的安装空间，快插端的外径尺寸要保证软管插拔时的操作空间，避免周围零部件干涉导致软管无法正常插拔；螺纹端的长度要适配安装基面的壁厚，保证螺纹拧入深度足够，既不能因为螺纹过短导致连接强度不足，也不能因为螺纹过长拧入后顶碰内部流道，影响流体正常通过。安装边界上，固定底座的孔位间距、孔径大小要符合通用安装标准，底座与接头主体的过渡位置做圆角处理，避免应力集中，接头的流道内壁做光滑过渡处理，直角转弯处采用圆弧导流结构，减少流体通过时的局部阻力，降低气流噪声，同时减少流体中的杂质在转弯处的沉积，避免长期使用后通径堵塞。

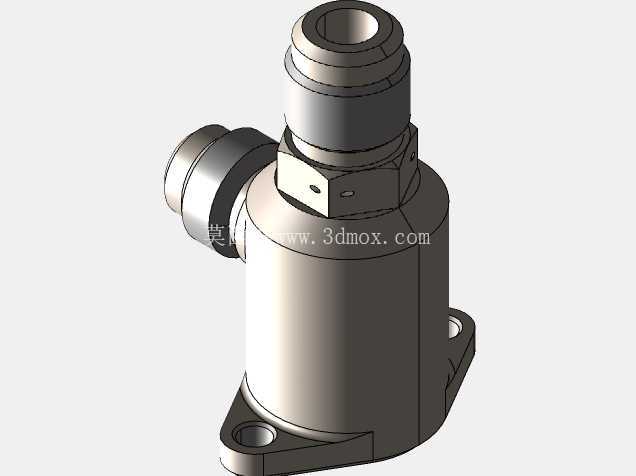

　　材质选择上，主体部分采用硬质工程塑料材质，兼顾轻量化与足够的结构强度，可满足常规气动回路0-1MPa的工作压力需求，金属嵌件部分采用防锈金属材质，避免长期使用后锈蚀污染管路介质，密封件采用耐油橡胶材质，可适配常规气动管路中的润滑油雾，延长密封件的使用寿命。在建模过程中，需要重点关注快插端内部卡箍槽、密封槽的尺寸精度，这些位置的尺寸公差直接影响接头的插拔力与密封性能，槽口的边缘需要做倒角处理，避免安装时割伤密封胶圈；外螺纹部分要符合标准螺纹的参数要求，保证与标准内螺纹的互换性，底座安装孔的位置度需要严格控制，保证安装时孔位与安装基面的螺孔对齐，不会出现安装错位的问题。
