L型带孔U型槽机械安装固定支座

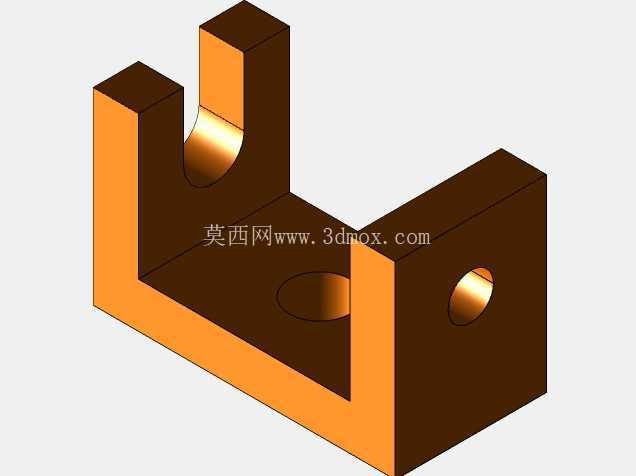

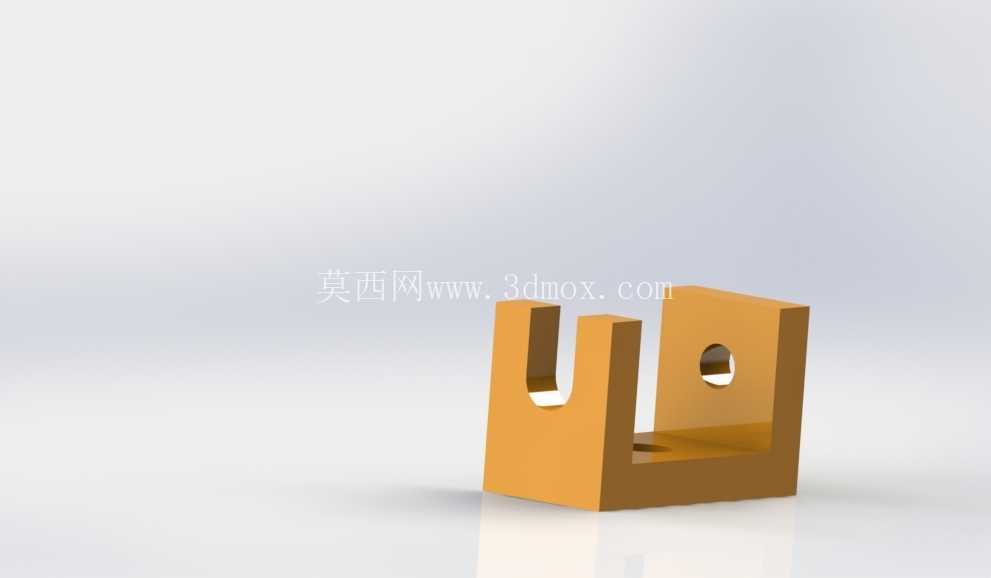

　　从结构设计逻辑来看，这个零件采用一体弯折式的L型主体构型，竖直立边顶部开出U型开口槽，水平底边和竖直立边分别预留圆形安装孔，这种设计是经过实际装配需求反复调整的：顶部的U型槽不是随意开设的，槽宽和槽深的尺寸匹配常用的圆轴类零件卡装需求，不需要额外做轴套抱紧结构，就能直接把横向穿设的圆轴卡入槽内完成预定位，后续再通过侧边的顶丝孔或者紧固件锁紧，就能避免轴件轴向窜动，很多小型输送线的从动辊轴端固定、手动夹具的摆臂转轴安装，都依赖这种U型槽的快装特性，比封闭圆孔的安装效率高很多，尤其是在设备维护更换轴件的时候，不需要把整根轴从端部完全抽出，松开紧固件就能直接从U型槽口取出零件，大幅缩短停机维护的时间。在各类工业装配场景里，这类L型结构的固定支座是设备机架拼接、工装夹具搭建、小型功能模块定位环节里出镜率极高的连接件，很多自动化产线的侧边传感器安装支架、小型气动元件的固定底座、电控柜内部元器件的承托结构，都会用到同构型的零件，它不需要复杂的配套紧固件组合，仅靠自身的结构特征就能完成两个垂直方向安装面的衔接，比单纯的平板角码适配性更强。再看两个安装面的尺寸边界，零件整体的长宽高尺寸控制在小尺寸安装件的常用范围内，水平安装边的长度足够覆盖常规铝型材的槽位间距，竖直边的高度刚好避开安装面的凸起干涉，两个面上的安装孔位置做了偏心调整，不是完全居中布置，这是为了适配安装时的螺栓扳手空间，避免拧紧紧固件的时候扳手和零件侧壁发生干涉，很多新手设计这类支架的时候容易把孔位放在正中心，实际装配时才发现套筒放不进去，不得不临时扩孔或者打磨零件，这个孔位的偏移量是按照常用内六角螺栓的套筒外径预留的，完全符合装配工艺要求。

　　零件的壁厚设计也做了均衡考量，既不会因为壁厚过薄导致承重时发生弯折变形，也不会因为壁厚过大造成材料浪费和整体重量超标，按照常用的铝合金或者Q235钢材质加工的话，这个壁厚的支座可以承受数十公斤的垂直载荷，完全满足小型功能模块的承托需求，水平底面的安装孔是沉头设计，锁紧螺栓之后螺栓头不会突出底面，保证支座和安装基面完全贴合，不会出现安装倾斜的问题，竖直立边上的横向通孔是用来穿设锁紧顶丝的，当圆轴卡入顶部U型槽之后，从这个孔拧入顶丝就能顶住轴的侧壁，防止轴在槽内转动或者窜动，这个孔的轴线和U型槽的中心轴线完全垂直相交，保证顶丝的锁紧力刚好作用在轴的中心高度位置，不会出现顶偏导致轴件翘起的问题。

　　在实际应用场景里，这类支座除了用来固定轴类零件，还可以作为工装夹具的定位挡块使用，把U型槽卡在工作台的T型槽螺栓上，就能快速调整挡块的位置，不需要完全拆下螺栓就能滑动调整位置，锁紧之后就能作为工件定位的硬限位，很多小型焊接工装、装配工装的侧边定位结构，都会用这种零件做快速可调的限位支撑，比焊接固定的挡块灵活性高很多。零件的所有棱边都做了小尺寸的倒角处理，不是尖锐的直角，一方面是避免装配的时候划伤操作人员的手部，另一方面也能去除加工产生的毛刺，在和其他贴合面安装的时候，不会因为毛刺的存在导致两个零件之间出现间隙，影响安装精度。

　　从建模的细节来看，这个零件的所有孔位都做了同轴度约束，U型槽的两个侧壁保持平行，槽底的圆弧和卡装的轴径做了间隙配合，不会出现卡装过紧装不进去，或者间隙过大导致轴件晃动的问题，L型的两个安装面保持严格的垂直关系，垂直度公差控制在机械安装常用的精度范围内，保证安装之后两个连接面不会出现角度偏差，避免后续装配的零件出现位置倾斜。很多小型非标设备的设计里，这类小支座看起来不起眼，但却是决定设备装配效率和后期维护便捷性的关键零件，设计的时候如果只考虑结构强度，忽略装配工艺性和维护便利性，后期设备交付使用之后会给运维人员带来很多不必要的麻烦，这个零件的结构设计刚好平衡了加工难度、装配效率、结构强度、使用灵活性这几个核心需求，不需要复杂的二次加工就能直接投入使用，不管是单件小批量的非标设备制作，还是批量生产的标准模组配套，都有很高的适配性。
