带孔弯臂式机械定位支撑座结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894860
  • 带孔弯臂式机械定位支撑座结构
  • 带孔弯臂式机械定位支撑座结构
  • 带孔弯臂式机械定位支撑座结构

  这类带弯臂结构的定位支撑座,多应用在小型自动化装配线的工位定位环节、工装夹具的侧向支撑模块,以及小型专用设备的机架附属安装位上,日常工况中主要承担两个核心作用:一是对工位上的待加工工件做侧向的高度限位,避免工件在输送或者加工过程中出现竖向窜动,二是作为附属检测元件、小型导向件的安装载体,利用自身的结构高度差,给配套元件留出足够的安装操作空间,不需要额外加装垫高块来调整安装高度。

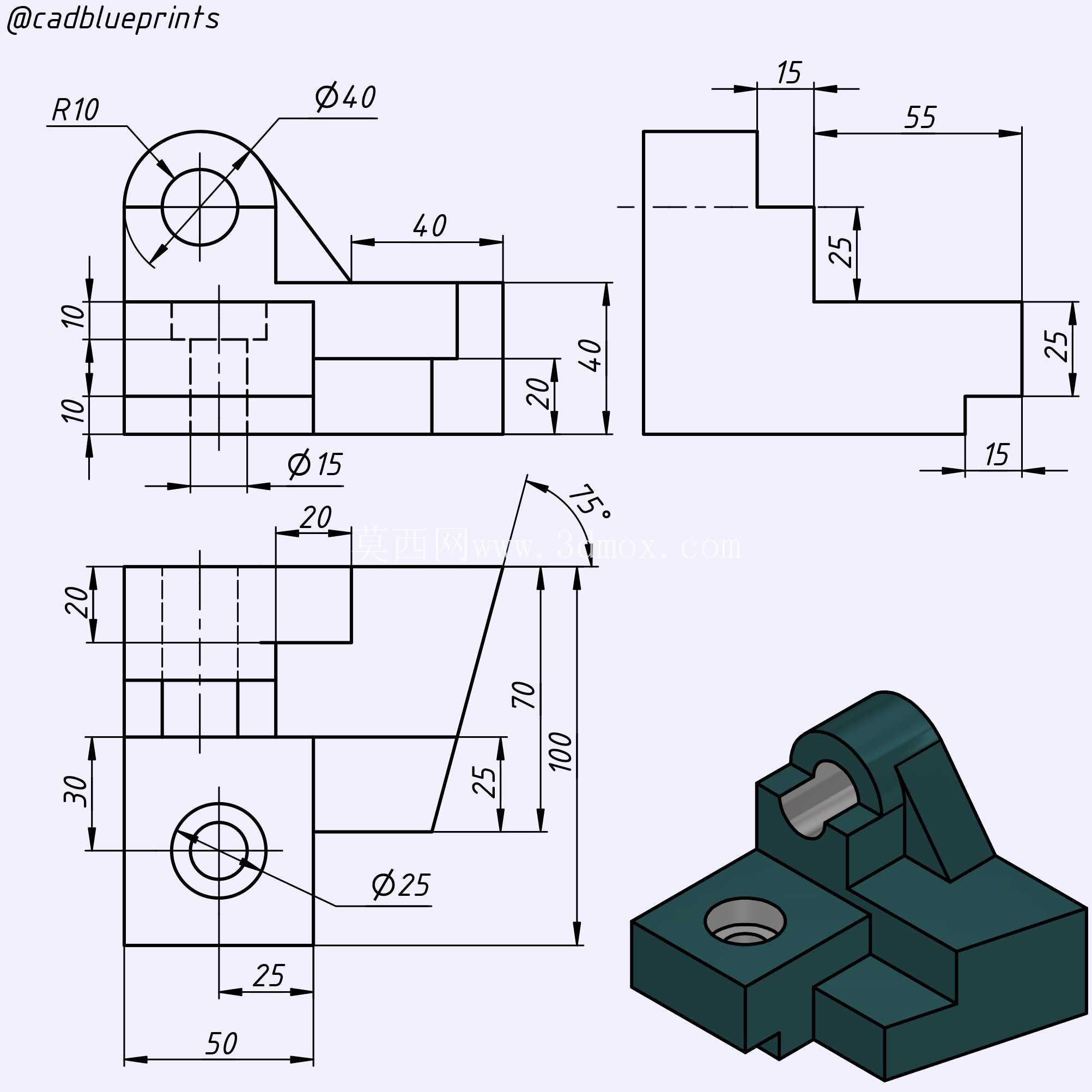

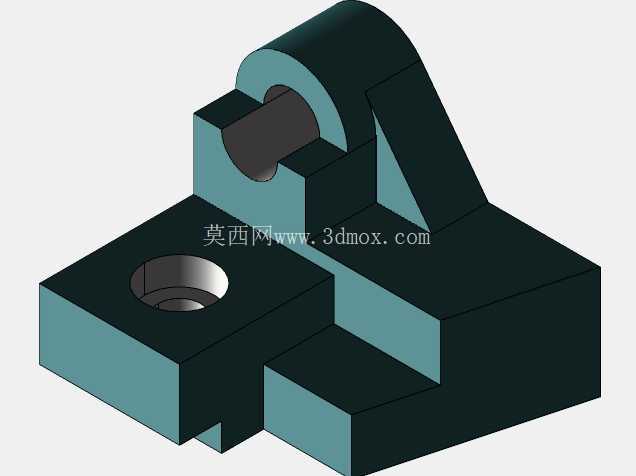

  从结构设计逻辑来看,底部采用了方正的块状基座,这部分是整个零件的安装基准面,底面做了全平面铣平处理,保证和安装机架面贴合时不会出现间隙,避免长期受载后出现应力集中导致的基座变形;基座上预留的两个沉头安装孔,孔位间距按照常规小型工装的安装孔距标准设置,安装时可以直接用内六角螺栓穿过沉孔锁紧在机架的T型槽或者预制螺纹孔上,沉孔的深度刚好能把螺栓头完全埋入,不会突出基座表面干涉后续工件的放置。

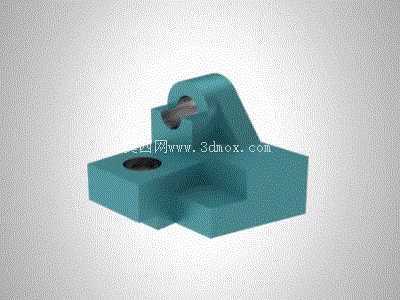

  向上延伸的弯臂部分做了圆弧过渡处理,没有采用直角折弯的结构,主要是考虑到零件在承受侧向冲击力的时候,直角位置很容易出现应力集中导致的断裂,圆弧过渡可以把受力均匀分散到整个弯臂的截面上,提升零件的抗冲击寿命;弯臂顶端的横向通孔是整根零件的功能核心孔,这个孔的内壁做了公差配合处理,可以穿过导向销轴或者小型定位轴,孔的两端预留了倒角,方便装配时销轴顺利导入,不会出现卡滞的情况。基座和弯臂衔接的位置做了内凹的避让槽,这个结构不是为了减重,主要是给安装在下方工位的工件或者传感器留出避让空间,避免零件安装后和下方的元件发生干涉,同时也能减少零件整体的材料用量,在不降低结构强度的前提下控制零件的自重,降低安装机架的负载。

  从安装边界来看,整个零件的基座长宽尺寸适配常规的20系列铝型材安装面,不需要额外做转接板就可以直接固定在铝型材搭建的工装架上,弯臂的伸出长度刚好覆盖工位上小型工件的侧边位置,不会过度延伸导致和相邻工位的结构发生碰撞,整体的高度控制在小型工装的常规操作高度范围内,不会遮挡操作人员的装配视线,也不会干涉自动化机械手的取放件路径。在实际建模过程中,这类零件需要重点关注几个尺寸的配合公差:首先是底部安装孔的位置度,必须保证孔位和机架上的预制孔完全对齐,否则安装时会出现螺栓强行锁紧导致的零件变形;其次是顶端横向通孔的圆柱度,这个孔如果圆度超差,穿过的销轴在滑动或者转动的时候就会出现卡滞,影响定位精度;最后是弯臂部分和基座的垂直度,要是弯臂出现倾斜,顶端孔的位置就会偏移,导致安装在孔内的定位件无法对准工件的定位位置,直接影响整个工位的定位精度。这类零件的材质多选45号钢或者铝合金,根据工况负载不同选择,重载工况下用45号钢做调质处理,轻载需要轻量化的场景下用6061铝合金做阳极氧化处理,两种材质都可以通过常规的铣削加工完成,不需要特殊的加工工艺,加工成本可控,适合批量用在小型自动化设备和工装夹具上。
