电源变压器配套基础模具结构设计

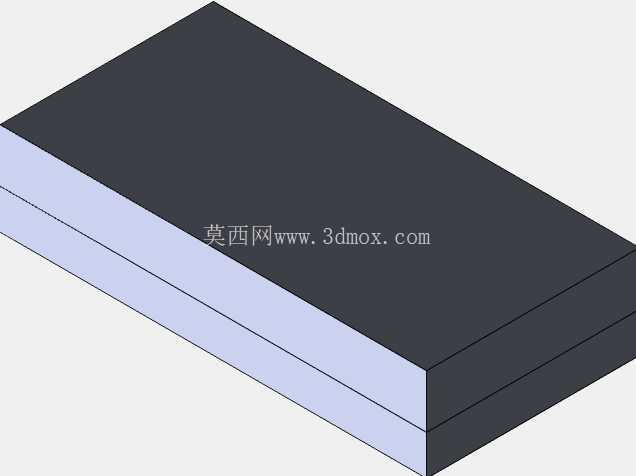

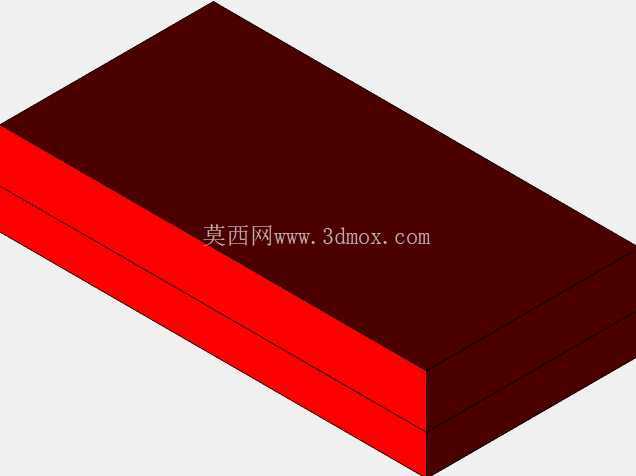

　　从实际生产的使用逻辑来看，这类模具的核心设计目标是在保证成型件尺寸精度的前提下，尽可能缩短单批次的换模、调试、取件时间，模体的分型面设置在变压器外包封层的最大轮廓处，开模后成型件会自动留在下模模腔中，不需要额外设置顶出机构就能通过简易工装取出，减少了模具本身的活动部件数量，也降低了日常维护的频次。模腔的尺寸公差按照变压器行业的通用精度要求设置，单边预留了0.02mm的材料收缩余量，适配常用的环氧包封料与电木骨架材料的热胀冷缩特性，合模导向采用对角布置的两个导柱，导柱与导套的配合间隙控制在0.01mm以内，既保证合模时的定位精度，又不会因为加工误差出现导柱卡滞的问题。在中小功率电源变压器的批量生产环节，这类基础模具承担着变压器骨架、外包封层的热压成型与尺寸校准功能，是衔接磁芯绕线工序与成品组装工序的核心工装，日常适配桌面型热压设备的安装工位，不需要额外定制转接法兰就能直接固定在设备工作台的T型槽上，模体的长宽边界控制在常规小型热压机的压板行程覆盖范围内，上下模合模后的总高度也匹配多数小型热压设备的最大开模间距，不需要调整设备原有参数就能直接投入试生产。在结构设计的过程中，首先考虑的是生产现场的操作便利性，上下模的边缘都做了15度的倒角处理，避免操作人员上下料时被锐边划伤，模体的侧边设置了两个对称的起吊螺纹孔，方便模具在不同设备之间转移时用吊环起吊，不需要人工抬搬，降低车间作业的安全风险。模腔的表面粗糙度控制在Ra0.8，既保证成型件的表面质量，又不会因为表面过于光滑导致脱模时出现真空吸附的问题，模体内部没有设置复杂的冷却流道，依靠模体本身的钢材散热就能满足小批量生产的冷却需求，如果后续要升级为大批量连续生产，只需要在模体侧面钻孔加装冷却水管就能快速改造，不需要重新制作模架。

　　从安装边界来看，下模的底座尺寸与常规10吨热压机的工作台安装孔位完全匹配，固定螺栓采用M12的内六角螺栓，四个固定点对称布置，保证合模时模体受力均匀，不会出现偏载导致的模腔错位问题。上模的模柄尺寸适配标准的热压机滑块安装孔，不需要额外加装模柄套就能直接固定，合模行程的安全余量设置为10mm，避免设备行程调整误差导致模具被压坏。在实际生产场景中，这类基础模具主要适配10W-50W功率段的小型电源变压器包封成型，单模一次可以成型1个工件，单批次生产的换模时间控制在15分钟以内，不需要专业的模具钳工就能完成换模调试，适合中小电子加工厂的多品种小批量生产模式。

　　模具的模架部分采用45号钢调质处理，硬度达到HB220-250，模腔部分采用Cr12模具钢淬火处理，硬度达到HRC58-62，保证长期使用不会出现模腔磨损、塌边的问题，日常使用时只需要定期在导柱位置涂抹润滑脂，清理模腔表面残留的材料飞边就能维持正常工作，不需要复杂的维护保养。设计时特意将隐藏式的分型面飞边槽设置在模腔外侧3mm的位置，飞边的厚度控制在0.1mm以内，后续清理飞边时只需要用美工刀沿着工件边缘刮除即可，不会在工件表面留下明显的加工痕迹，减少后续的打磨工序工作量。模体的动模与定模之间设置了2mm的合模间隙，既可以排出成型时模腔内的空气，避免工件出现气泡、缺料的问题，又不会因为间隙过大导致过多的材料溢出形成厚飞边。

　　在实际试模过程中，这类结构的模具成型的变压器包封件尺寸一致性可以控制在0.05mm以内，完全满足电源变压器的装配要求，不需要后续进行二次尺寸修正，绕线完成的磁芯组件放入模腔后，上下模合模时不会挤压到漆包线的引出端，模腔内部特意预留了引出线的让位槽，避免合模时压断线芯导致产品报废。让位槽的尺寸按照常用的引出线直径设置，单边预留0.5mm的间隙，不同规格的变压器只需要更换模腔镶件就能适配，不需要更换整个模架，大幅降低了多规格产品生产的模具成本，镶件的固定采用内六角螺丝从模架底部锁紧，更换镶件时只需要将模具从设备上拆下，拧下底部的固定螺丝就能快速更换，整个更换过程不超过10分钟，适配生产现场快速换产的需求。
