电源变压器用板组件紧固安装结构

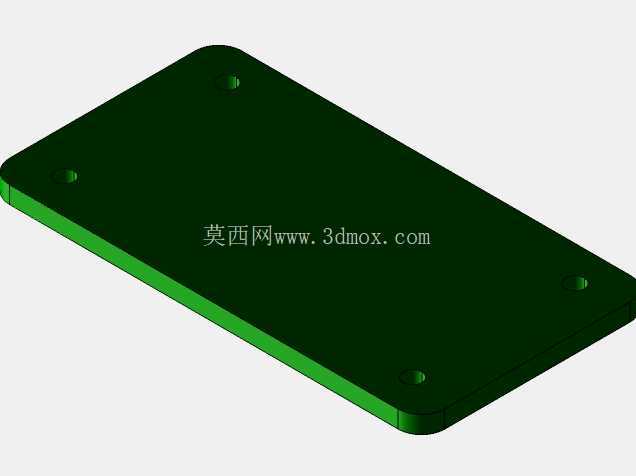

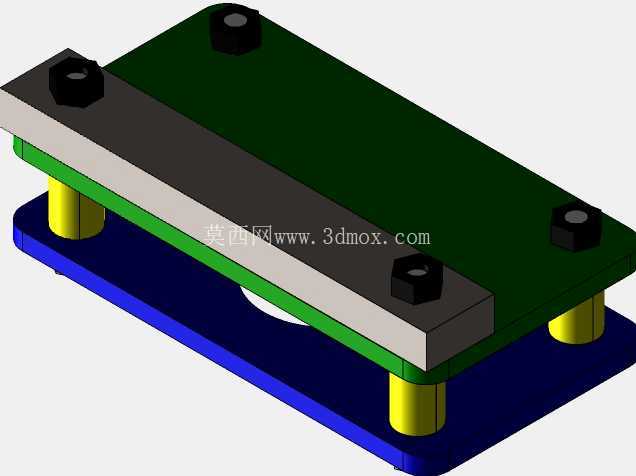

　　在中小功率工频电源变压器的批量组装工序里，这类板组件是绕组与外部安装基座之间的核心衔接载体，日常多应用于工业控制电源模块、小型机床供电单元、低压配电辅助变压器的装配环节，承担着固定绕组骨架、隔绝安装面应力、保障接线端安全间距的实际作用。不同于常规的一体式安装支架，该结构采用上下双层板配合立式支撑柱的组合形式，上层压板开有居中的长圆形避让孔，既可以给变压器绕组的中心抽头接线柱预留走线空间，也能在绕组浸漆烘干工序后，避开中心位置的绝缘凸起，保证压板与绕组上端面的贴合度均匀，不会出现局部压接不实导致的绕组松动问题。

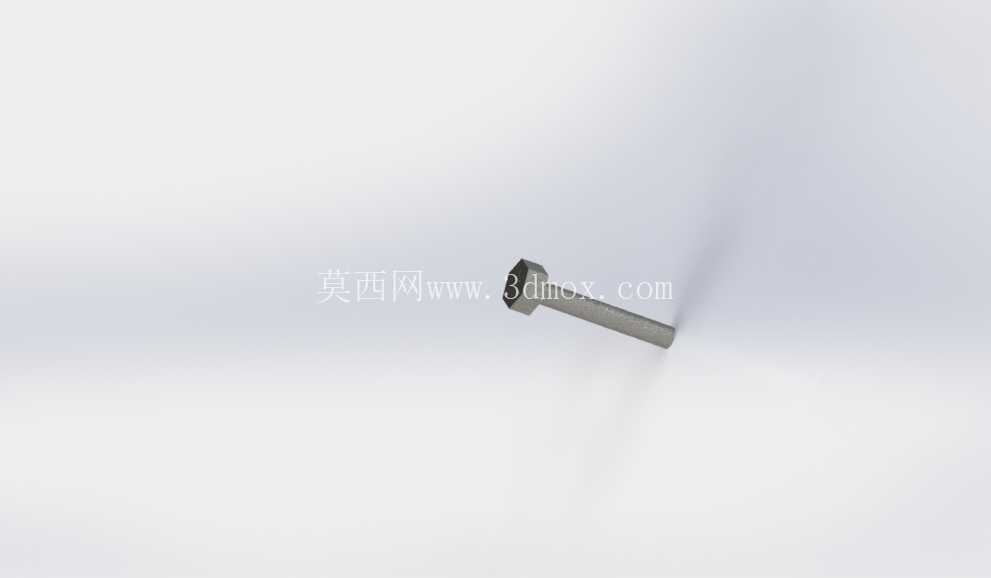

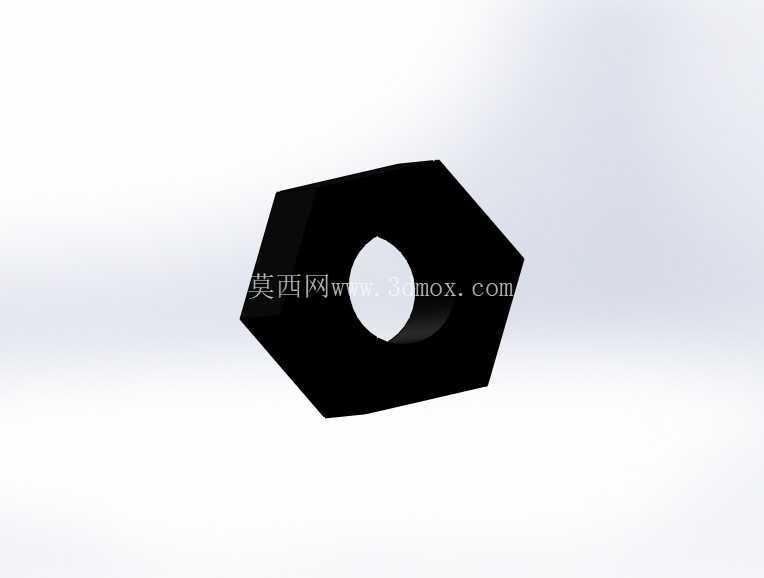

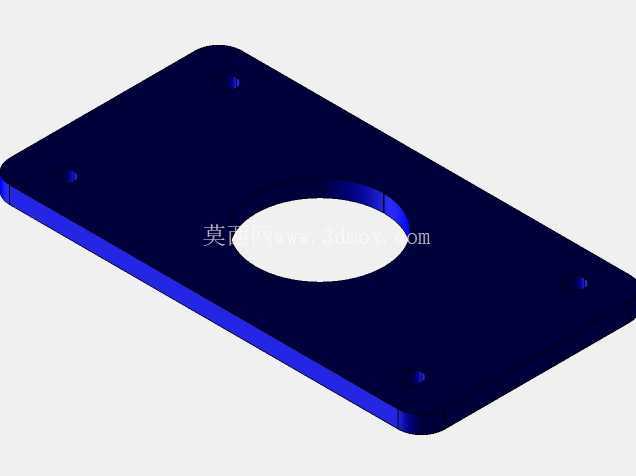

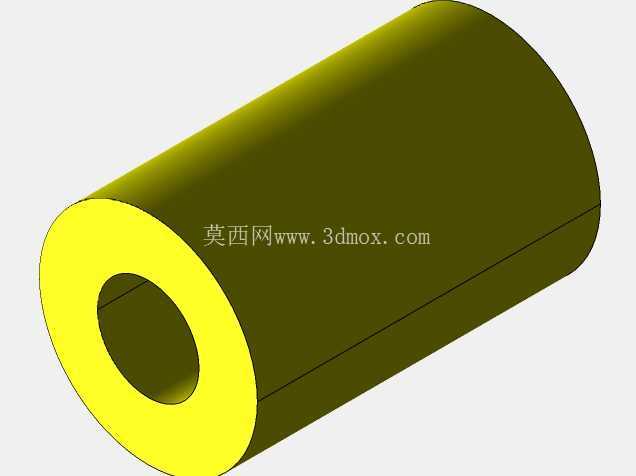

　　从设计逻辑上看，上下两层板材均采用等厚的冷轧钢板裁切成型，四个角位的安装孔位同轴度公差控制在0.1mm以内，配套的六角支撑柱两端带外螺纹，分别穿过上下板的对应孔位后用六角螺母锁紧，这种分体式装配结构的优势十分明显：一方面可以根据不同功率等级变压器的绕组堆叠高度，更换对应长度的支撑柱，无需重新开模制作整体支架，大幅压缩了多规格小批量生产的工装成本；另一方面，下层安装板的底面预留了四个沉头安装位，能够直接通过螺丝将整个板组件连带固定好的变压器绕组锁在设备的安装钣金上，沉头结构可以保证安装面无凸起，避免与设备内部其他走线或元器件产生干涉。实际选型应用时需要注意，该组件的上层压板外形尺寸略小于下层安装板，四周留出的10mm边距刚好对应变压器骨架的外侧定位凸台，装配时可以直接将骨架卡在上下板之间的预留空间内，不需要额外设计定位夹具，普通操作工就能快速完成对位，单台产品的装配耗时比采用一体式焊接支架的结构缩短近40%。支撑柱的选型特意采用了带绝缘镀层的金属材质，既保证了足够的结构强度，在变压器出现短时过载温升的情况下不会出现支撑变形，也能避免上下板之间形成导电通路，降低绕组与安装基座之间的绝缘失效风险。

　　上层板的长圆孔长度方向与变压器接线端子的排布方向平行，在后期接线维护时，不需要完全拆除上层压板的固定螺母，只需松开对应侧的两颗螺母就能掀开压板，对绕组中心位置的温度保险丝或抽头接线进行检修，大幅降低了后期维护的拆解难度。从安装边界来看，整个组件装配完成后的总高度由支撑柱长度决定，常规适配50VA-200VA功率段变压器的规格，整体投影尺寸控制在120mm*60mm范围内，四个安装孔的中心距按照行业通用的变压器安装孔位标准设计，能够直接替换市面上多数同功率等级变压器的原配安装支架，不需要对设备原有安装位进行二次打孔改造。

　　在结构强度校核层面，上下板材的厚度选取充分考虑了变压器工作时的微振动影响，按照1.5倍的绕组总重量做静载荷压接测试，长期工作状态下压板的形变量不超过0.05mm，不会因为长期受压出现弯曲变形导致绕组松动移位。四个角位的螺母采用防松压接设计，装配时不需要额外加装防松垫圈，依靠螺母与板材接触面的压花齿就能实现可靠锁止，在设备运输或长期运行产生振动的工况下，不会出现紧固件松脱的问题。下层安装板的表面做了哑光绝缘喷塑处理，喷塑层厚度控制在80-100μm之间，既可以提升板材的防锈能力，也能进一步强化组件与设备安装面之间的绝缘性能，避免因为安装面涂层破损导致的漏电风险。在实际生产线的装配流程里，该组件可以提前预装成半总成状态，也就是先将支撑柱与下层板锁紧固定，待绕组与骨架完成浸漆固化后，直接将骨架放置在下层板的定位区域内，盖上上层板后锁紧四颗螺母即可完成变压器主体的机械固定，整个过程不需要复杂的工装定位，适配流水线的快速装配节奏。针对部分特殊应用场景，比如需要在高湿度环境下工作的户外电源变压器，该结构的所有金属件都可以更换为不锈钢材质，支撑柱也可以换成高强度绝缘尼龙柱，不需要修改整体的孔位与外形尺寸，就能满足不同防护等级的使用需求。
